Paso 7: Compartimiento de la batería
LEGO piezas utilizadas en este paso:
4 Nº - Technic Brick 1 x 2 (#3700)
1 Nº - Technic Brick 1 x 2 con 2 agujeros (#32000)
2 Nº - ladrillos Technic 1x4(#3701)
1 Nº - Technic Brick 1 x 6 (#3894)
2 Nº - Technic Brick 1 x 8 (#3702)
2 numero de ladrillos Technic 1 x 12 - (#3895)
2 Nº - Technic Brick Angular de 1 x 1 (#4070)
1 numero de placa de 1 x 3 - (#3623)
1 numero de placa de 1 x 4 - (#3710)
4 Nº - placa de 1 x 6 (#3666)
2 Nº - placa de 1 x 8 (#3460)

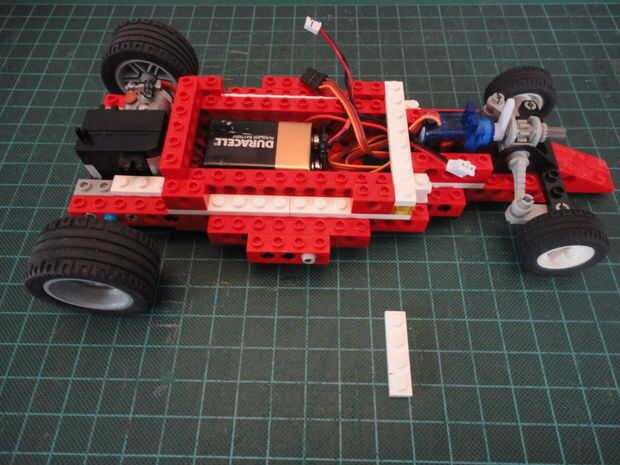

4 Nº - conector Peg con fricción (#2780)
2 no. -Conector clavija con la perilla (#4274)
4 Nº - placa 1 x 1 transparente (#30008)
Los siguientes son el show de fotos montaje de piezas:
Foto 1. Preparación de dos enmiendas. de 1 x 8 Brick(#3702) técnica.
Foto 2. Inserte 1 x 8 bricks(#3702) para clavijas existentes como se muestra en ambos lados de la estructura del coche.

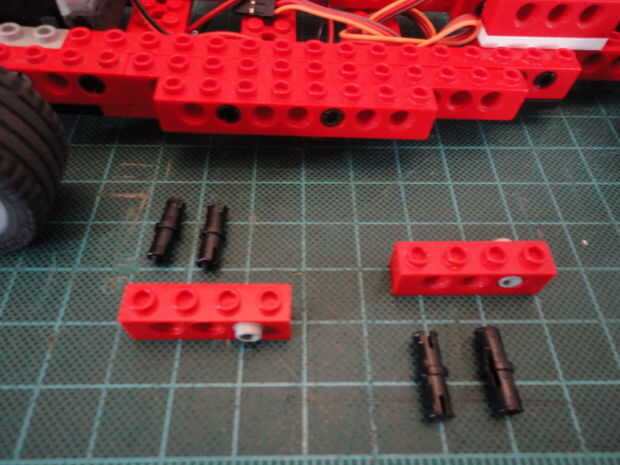

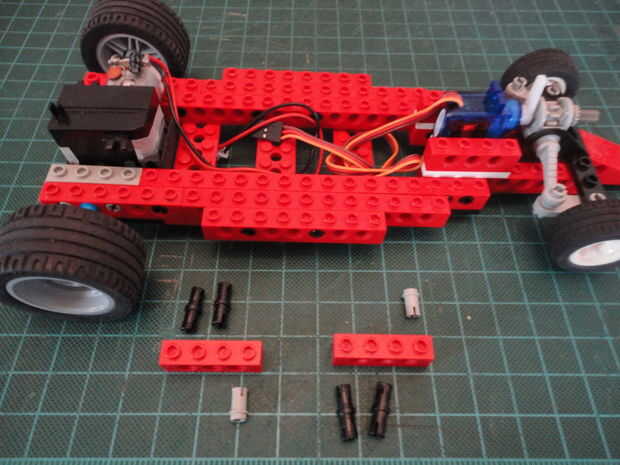

Y 2 Nº. de conector con la perilla (#4274), 2 Nº. de 1 x 4 técnica Brick(#3701) m y 4 Nº. de conector con frictions(#2780).
Foto 3. Inserte el conector con knob(#) de ladrillo de 1 x 4 como se muestra.
Foto 4. Insertar cuatro clavija de conector con fricción con ladrillo de 1 x 4 como se muestra.

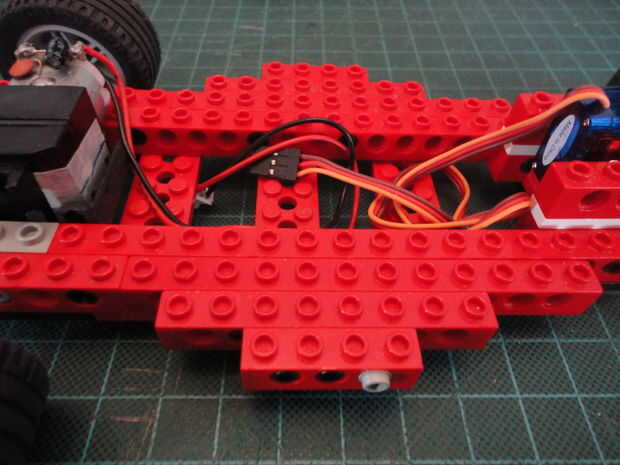

Foto 5. Inserte las piezas previamente montadas en el bastidor del coche en ambos lados como se muestra.

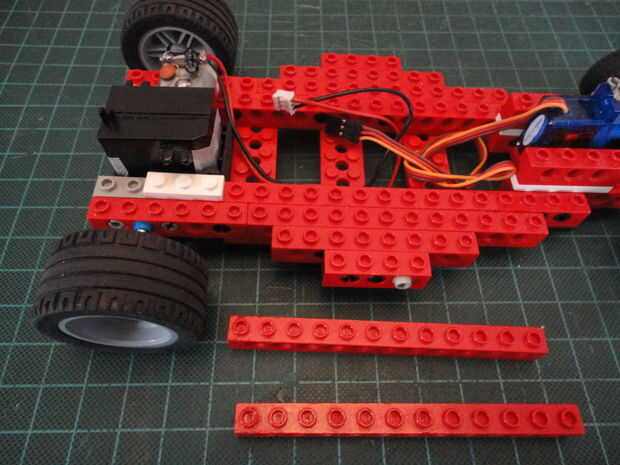

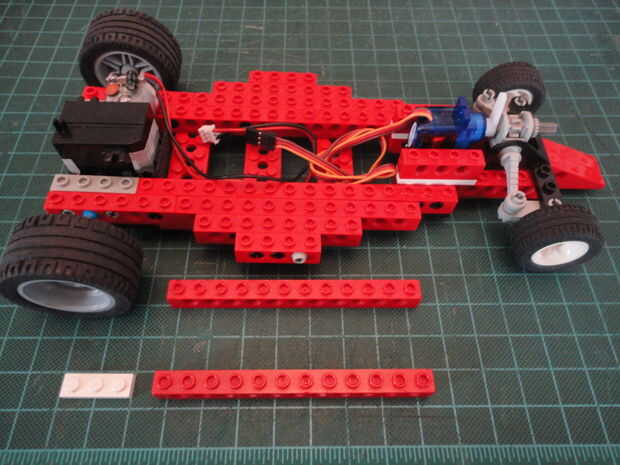

Foto 6. Preparar Bricks(#3895) Technic 1 x 12 y 1 Nº - Plate(#3623) de 1 x 3
Foto 7. Instalar 1 x 3 plate(#3623) como se muestra.

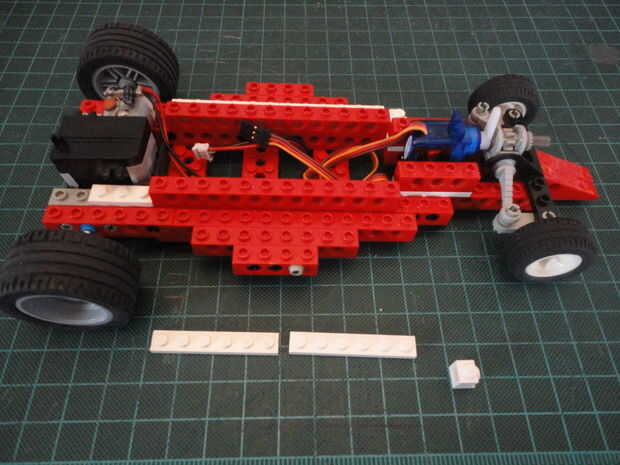

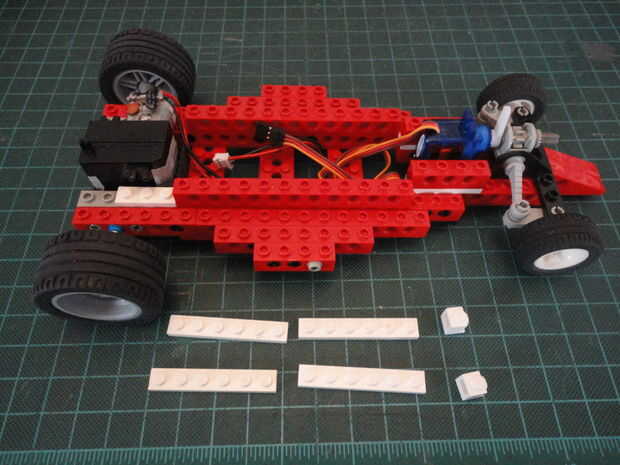

Foto 8. Instale dos Brick(#3895) 1 x 12 en ambos lados de la estructura del coche como se muestra. Preparar a continuación cuatro enmiendas. de 1 x 6 plate(#3666) y 2 Nº - Technic Brick Angular 1 x 1 (#4070).
Foto 9. Instalar dos enmiendas. de placa de 1 x 6 al lado de ladrillo de 1 x 12 instalado previamente.
Foto 10. Instalar Technic Brick Angular 1 x 1 (#4070) como se muestra.

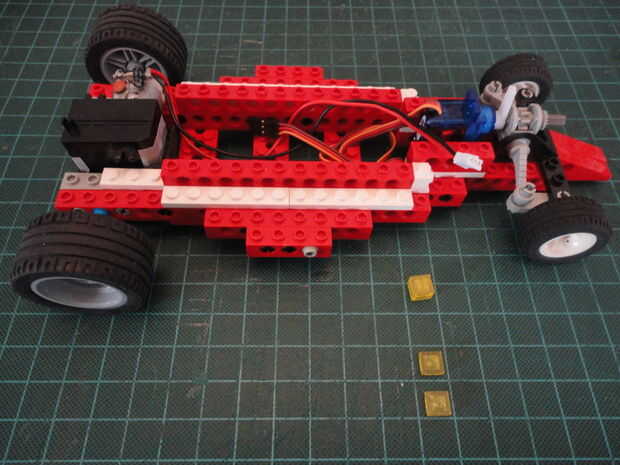

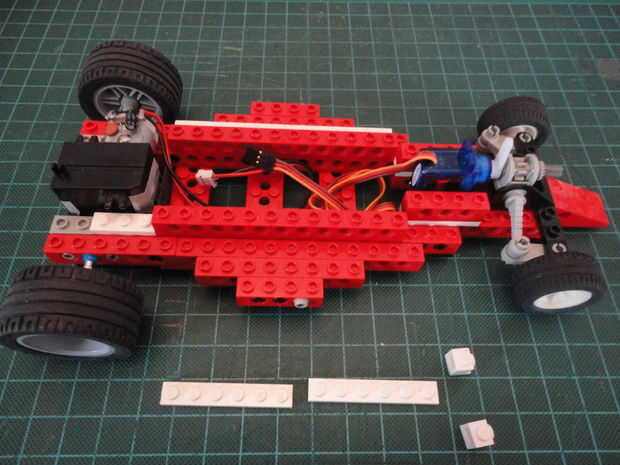

Foto 11. Instalar los otros dos 1 x 12 ladrillo y ladrillo angular al otro lado del marco del coche. Y preparar 4 Nº - placa transparente 1 x 1 (#30008).
Foto 12. Apilar hasta dos placa transparente (#30008) encima de la otra para hacer dos de ellos. Luego los coloca en el bastidor del coche como se muestra.

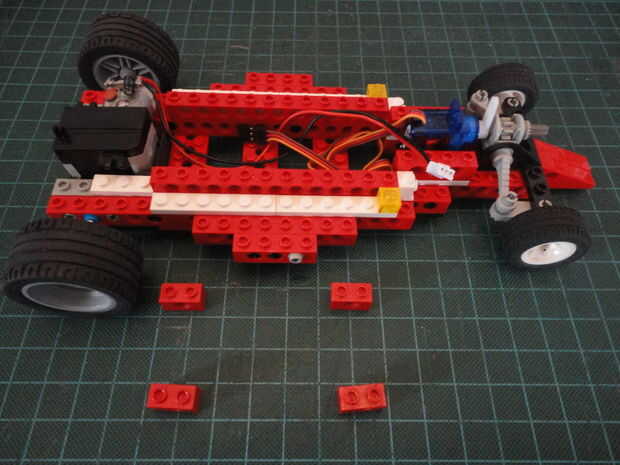

Foto 13. Preparar 4 enmiendas. de 1 x 2 técnica ladrillo (#3700) y colocarlos como se muestra.

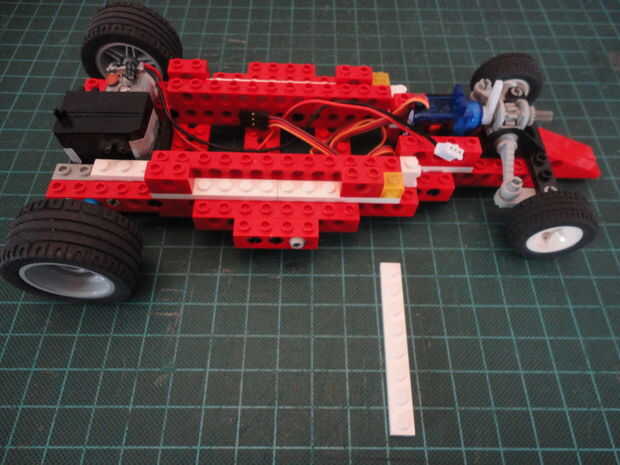

Foto 14. Preparar 1 Nº - 1 x 8 Plate(#3460) y coloque como se muestra.

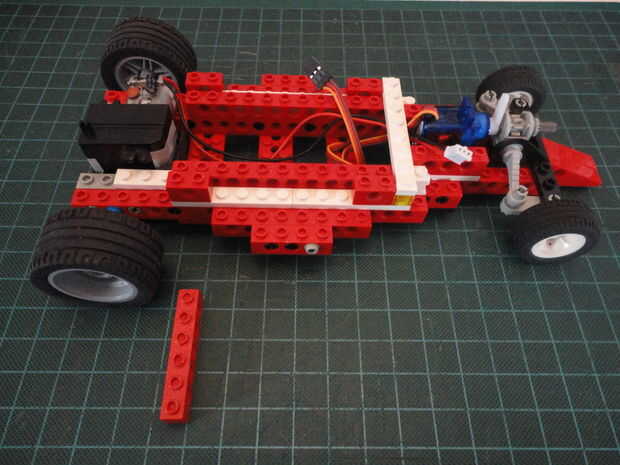

Foto 15. Preparar 1 Nº - Technic Brick 1 x 6 (#3894) y colóquelo como se muestra.

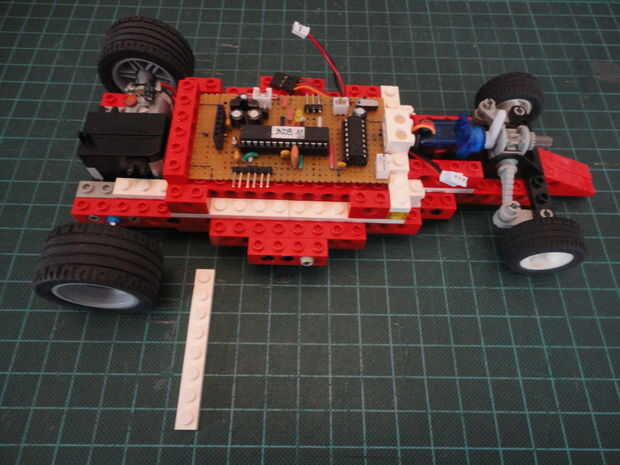

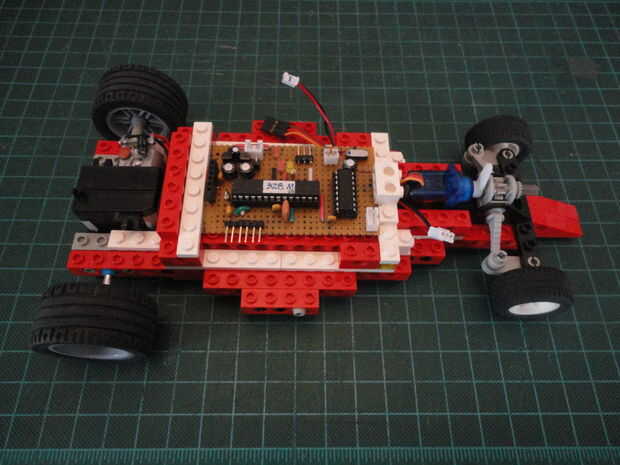

Foto 16. Preparación de Arduino y motor PCB y 1 numero de placa de 1 x 4 - (#3710).
Coloque la placa en el bastidor del coche, luego coloque la placa de 1 x 4 como se muestra.

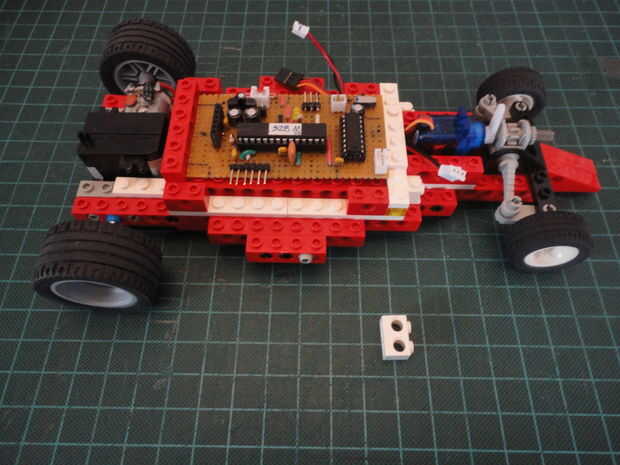

Foto 17. Preparar 1 x 2 Brick(#32000) en la posición como se muestra.
Foto 18. Preparar 1 x 8 (#3460) de la placa y coloque como se muestra.
Nota: Esta placa de 1 x 8 y 1 x 2 ladrillos de la última foto se utilizan para sujetar el PCB en su lugar sin utilizar cualquier sujetador para sujetar la placa en su lugar.

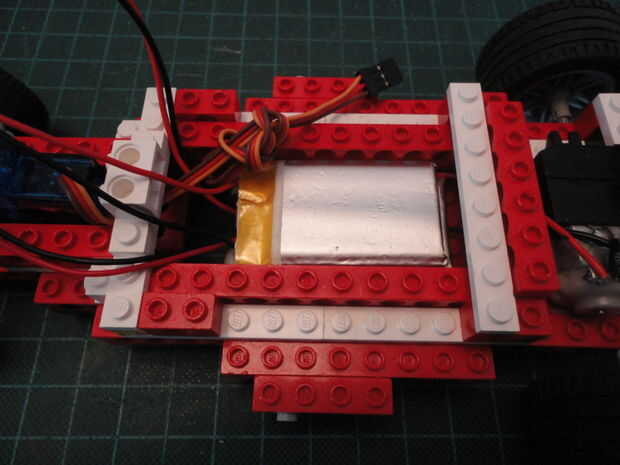

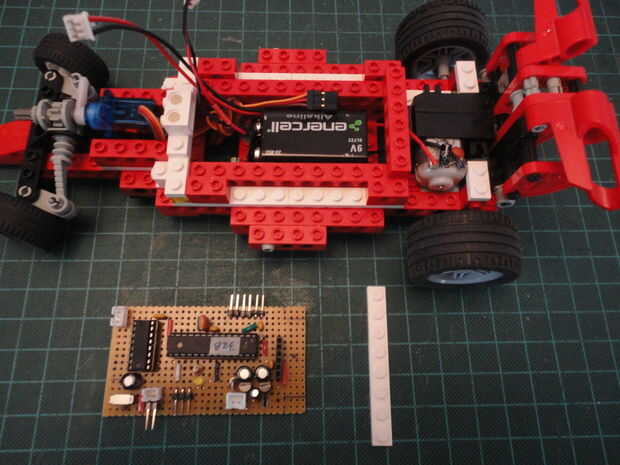

Foto 19 y 20. Mostrar el área vacío debajo de la PCB donde residió la batería.
Foto 21. Muestra el armado de la carrocería. con el módulo XBee instalado. Utilicé el módulo XBee con Breakout Junta para probar el Arduino y motor PCB antes de mover a módulo RN-XV en este coche. Utilizando el mismo bosquejo y procesamiento de interfaz gráfica de usuario que ya tengo proyecto de R/C de coches de Lego.
Siguiente paso, que voy a mostrar cómo montar la aleta alerón trasero.
