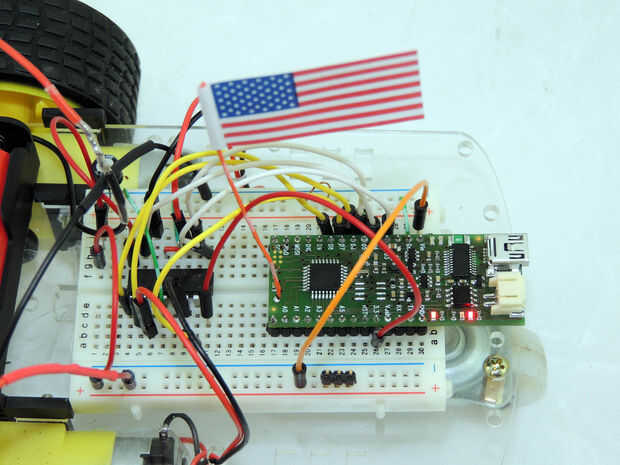

Paso 6: Protoboard en el Buggy
Le pongo las pilas más o menos encima de las ruedas de evitar que las ruedas resbalen. Puse la placa en el espacio abierto en la base de acrílico y había conectado los cables de los motores con el L293D. Los dos cables positivos ir pins 3 y pin 11 del L293.
Antes que los conductores del motor a la parte superior de la silla ata un nudo en los cables. Los nudos le impiden haciendo hincapié en las conexiones a los motores. Los dos cables negativos de los motores van al pin 6 y pin 14 del L293D.
Ahora que la placa está en la silla puede conectar las baterías a la protoboard. Conecte el terminal negativo de la batería a la regleta azul en el protoboard. Conecte el positivo de los titulares de la batería a la regleta en el protoboard con la línea roja a su lado.
Conecte la batería al pin 8 del L293D para alimentar los motores de la batería. Ahora todo está conectado.
