Inalámbrico de energía utilizando UMK8 (5 / 9 paso)

Paso 5:

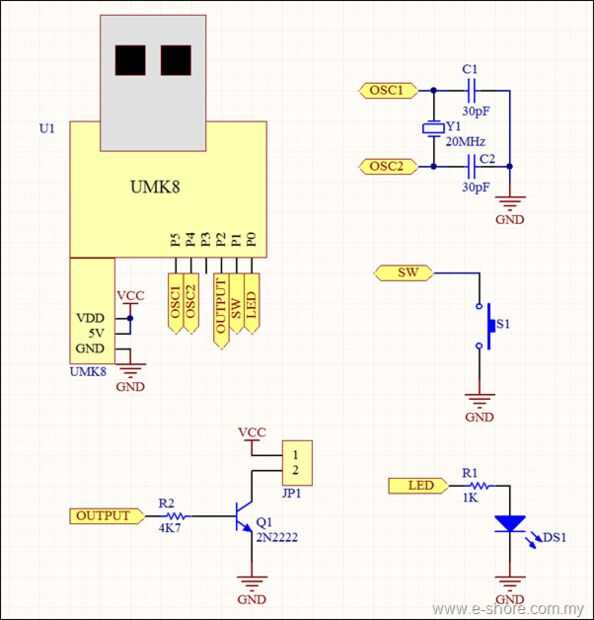

Lateral en el UMK, añado externo 20 MHz cristal para UMK generar una frecuencia más alta de la bobina. El esquema completo para UMK8.

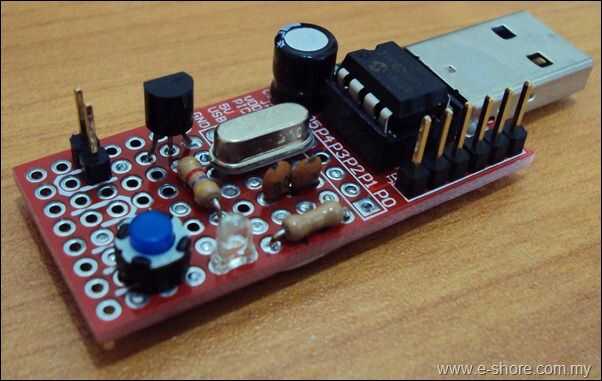

Además del cristal oscilador, también agrego en un pulsador, un LED, y para la salida, utilizo transistor 2N2222 para conducirlo, es suministrar suficiente corriente a la bobina de encendido. Sobre el pulsador S1, no hay que poner resistencia de pull-up extra porque PIC12F683 apoyo pull-up interna weal de la E/S. Sólo necesitarás configurar en su codificación.

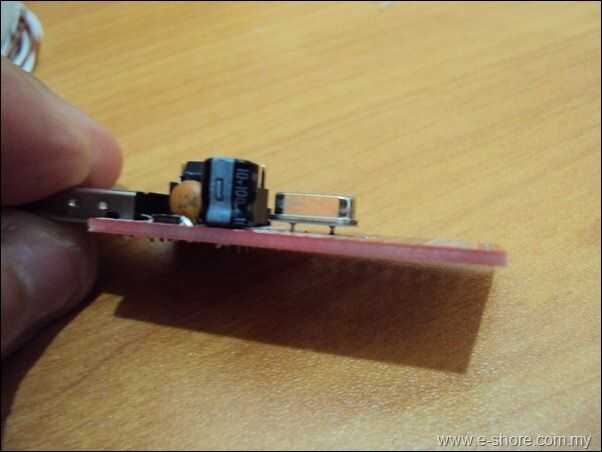

Una cosa para cuidar mientras se suelda la UMK8 es tratar de dejar algo de espacio entre el oscilador de cristal y el PCB, porque es doble almohadilla capa, tratar de evitar que el cuerpo del cristal oscilador tocando el teclado, o es mejor si tienes un espaciador de plástico entre ellos.

Más información sobre UMK8 aquí:
Página del producto de UMK8
