Paso 4: Montage
Para el caso que quería hacer tan pequeño como sea posible, pero con la sala necesaria para el circuito de Arduino. También quería tener fácil acceso a mi Arduino, por lo que yo podía seguir trabajando en él sin problemas.

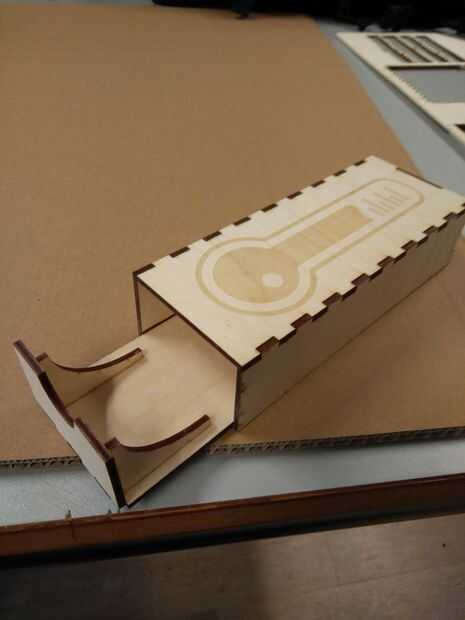

Se me ocurrió el siguiente diseño; una caja de 18 por 7 x 4 cm (hecho de madera contrachapada de 3mm) con un cajón para que el Arduino que pueda consultarse fácilmente.

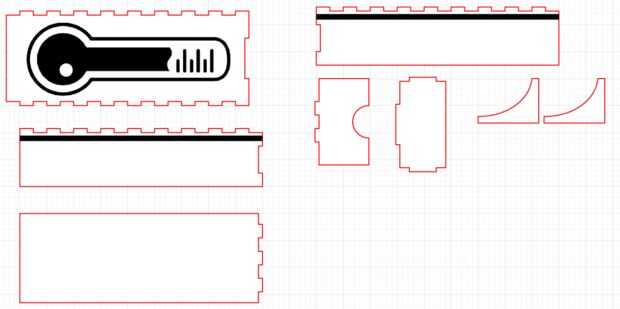

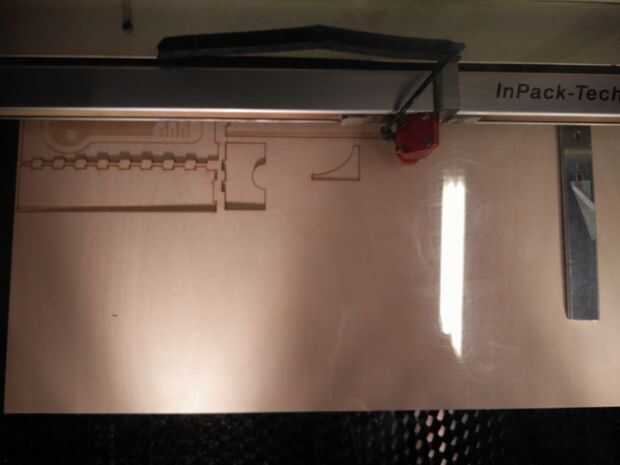

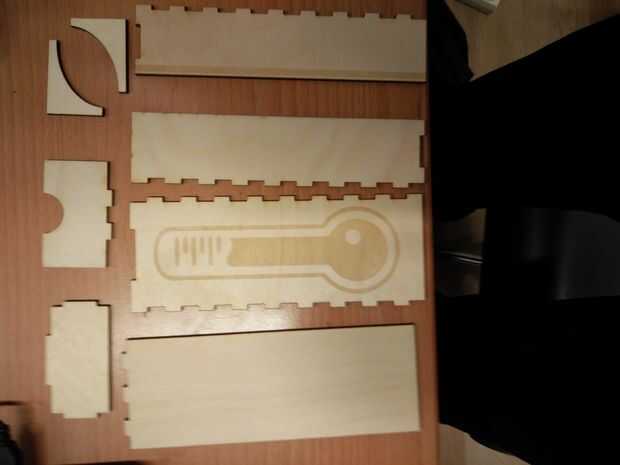

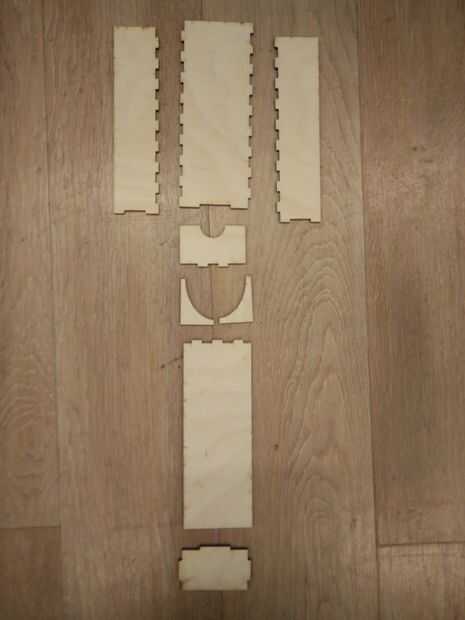

Cada parte fue diseñado en Adobe Illustrator y corte y grabado con un cortador láser. También había grabado un termómetro en la parte superior para un efecto visual agradable.

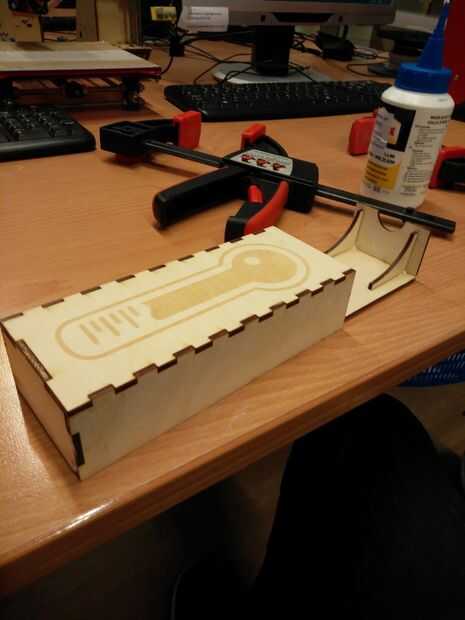

Observe la raya negra en la foto de arriba: esto fue grabado con el fin de poner en el cajón. Sin embargo el grabado con el cortador del laser no cortarlo (jeje), tuve que profundizar en el grabado con un archivo, en orden para el cajón caber.

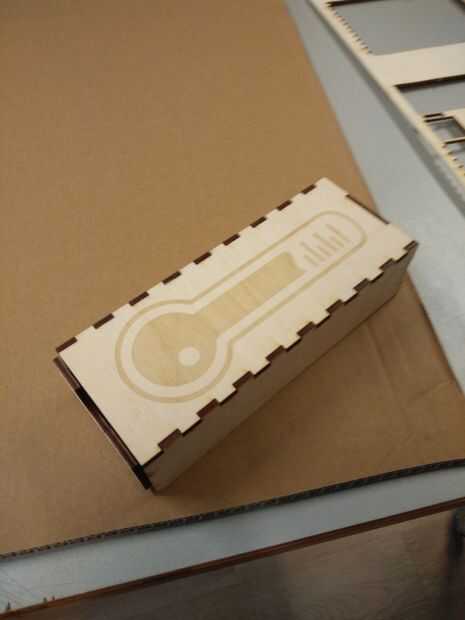

Con todo, estoy muy contento con el resultado final del caso.
Después de cortar mi caso alguien me dijo de esta mano donde usted puede llenar en sus dimensiones y conseguir una caja de diseño listo para ir. Personalmente no uso esto, pero de lo que he visto y escuchado parece que hacer el trabajo.
