Paso 1: Soldar la PCB
En la página de descarga en el sitio de código de google, he colocado un archivo, qb_docs_v2.zip. En ese archivo hay otro archivo zip que contiene los archivos gerber que un fabricante de PCB. Puedes utilizar esto, pero sería mejor si usted aprendió a generar su propio, de esa manera se puede comprobar, agregar el número, etc. del orden.

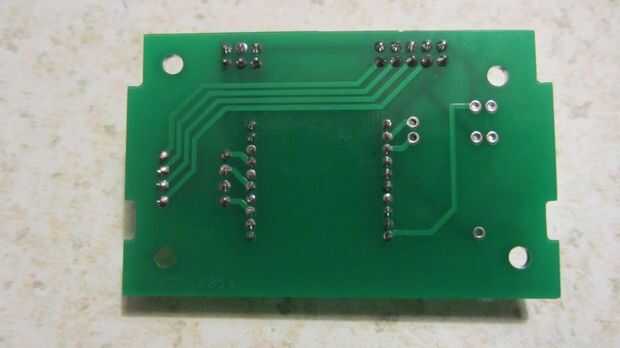

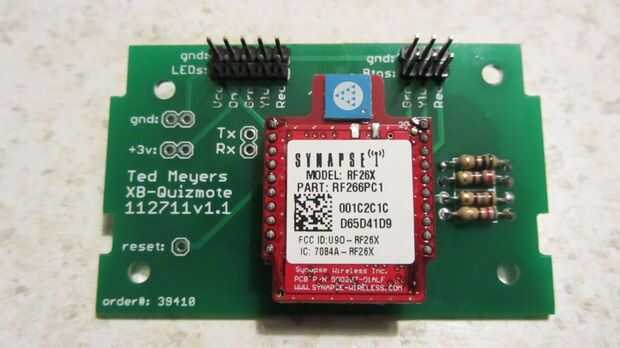

Una vez que tienes un PCB, encontrará que se requiere alguna soldadura. Hay cabeceras de cable de cinta de dos, dos jefes de módulo de radio y 4 resistencias para soldar en su lugar. Los valores de resistencia no son muy críticos, opté por hacer un buen balance en el brillo de los LEDs, podría intentar modificar en el futuro para ser un poco más brillante y usar valores de resistencia más comunes. Actualización: desde entonces he retocado las resistencias, ahora son: 470, 220, 100, 1K ohms para el bgyr respectivamente (originalmente eran entonces 510,270,180,820; 610,270,100,100).

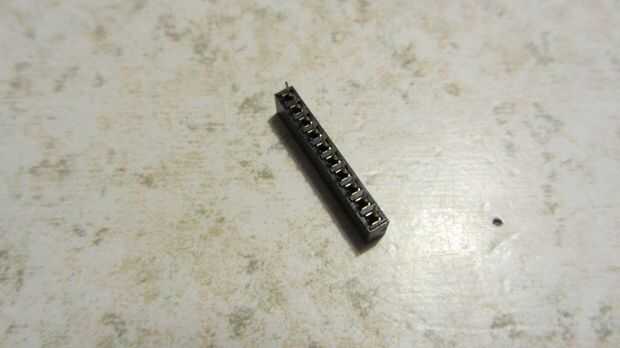

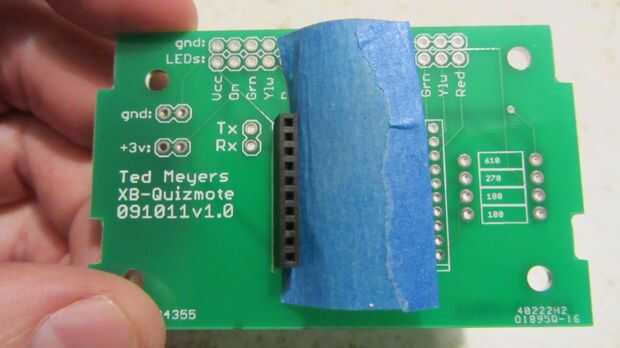

Los jefes de módulo de radio son las más difíciles. Necesitan de cuidado, porque si se hace incorrectamente, se mecha hasta en los zócalos y evitar que la radio está conectada. Si esto sucede, lo mejor es que tire de la parte de plástico encabezado de con pinzas de soldar los pines e intentarlo de nuevo con una nueva cabecera. He encontrado que la mejor manera de evitar esto es con cinta adhesiva poco de cinta adhesiva sobre el extremo abierto de la cabecera (véase el cuadro). Asegúrese de que va como lejos de nuevo contra los pernos como sea posible y utilice un pequeño destornillador de cabeza plana o una herramienta similar para presionar la cinta. Luego, poner el encabezado en el PCB y la soldadura en el lugar. Utilice un soldador de temperatura controlada y asegúrese de que se encuentra a baja temperatura (alrededor de 325 C funciona bien para mí). Trate de aplicar la cantidad mínima de soldadura para obtener una buena soldadura conjunta. Pruebe la colocación de la radio cuando se hace.

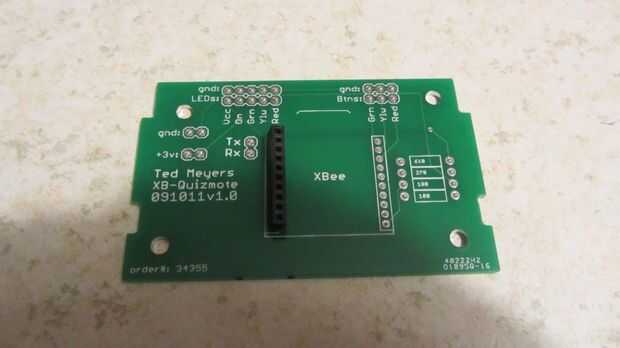

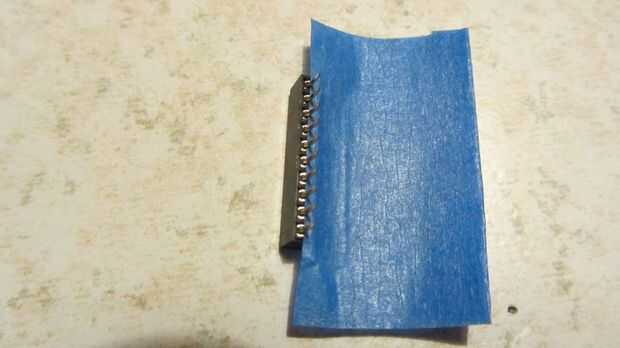

Actualización: he encontrado una mejor manera a las cabeceras de la radio de la soldadura. Sólo ponga la cinta adhesiva sobre los orificios en el PCB y luego empujar los agujeros en la cinta con un alfiler (puede ayudar a sostener a la luz para ver a través de la cinta). Luego marcar la cinta a lo largo de los agujeros con un cuchillo. Por último, presione el encabezado en su lugar, a través de los agujeros de perno. Después de soldar, sólo tire de la cinta de ambos lados (debe romper donde fue anotada).
Las cabeceras de cable de cinta y las resistencias son fáciles en comparación. Sólo asegúrese de que las cabeceras de cable son rectas. Doble los cables de la resistencia según sea necesario para que encajen en el.
