Inalámbrico de juego Quiz (2 / 9 paso)

Paso 2: Soldar los cables del botón

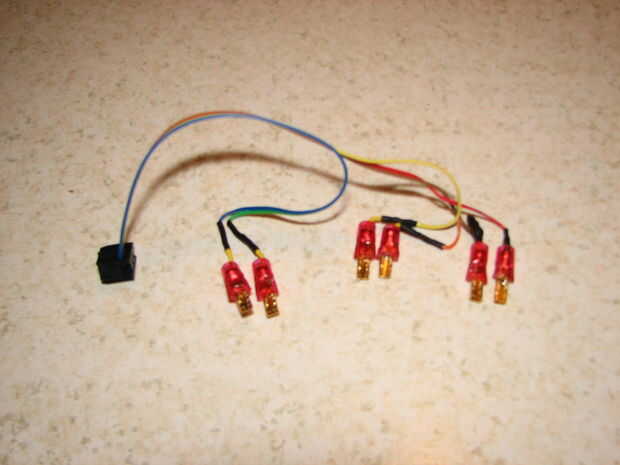

Cada uno de los 3 botones tendrá que soldar al cable de 6 hilos de la cinta.  Empezar por el corte de una longitud de 6 pulgadas de cable de cinta.  Encontré que funcionaba mejor con terminales para conectar el cable de cinta para el botón de desconexión rápida.  Básicamente, conectar uno a cada hilo del cable de desconexión rápida.  El cable de cable de cinta es un poco demasiado pequeño para conectar directamente a mi rápida desconecta, prensado y había soldado un segmento corto de alambre de calibre 22 (1,5 pulgadas) para la rápida desconexión.  Nota, he encontrado algunos desconecta rápido que funcionan mejor con el alambre más pequeño, así que el alambre de 22 calibre puede no ser necesario.  Caliente pegué la conexión de alivio de tensión añadida.  Yo entonces soldadas y había entubado de encogimiento del calor de los cables 22 calibre a los hilos del cable de cinta.  Asegúrese de poner el tubo del encogimiento del calor sobre el alambre antes de soldar al cable de cable de cinta.

Por último, engarce el conector de 6 pines en la cinta.  Se recomienda hacerlo con un tornillo de banco con mordazas lisas o algo suave sobre los maxilares, para que el conector no conseguir masticó arriba.  El vice le permitirá conseguir el conector en paralelo y correctamente posicionados.  Presione las dos mitades del conector el cable con cuidado y lentamente, hasta que apenas se toquen y que encajen en su lugar.  Colóquese el conector para que el cable sale en el extremo de la placa con el cable de color rojo y marrón en el pin rojo, tal como se indica en el PCB.
