Inalámbrico de juego Quiz (3 / 9 paso)

Paso 3: Soldar los cables de LED

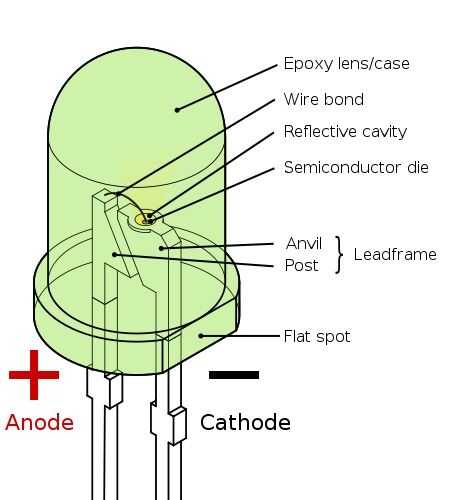

Cada uno de los 4 LEDs y los cables de la batería será necesario soldar al cable de 10 hilos de la cinta.  Empezar por el corte de una longitud de 6 pulgadas de cable de cinta.  Tenga cuidado al soldar los cables a los terminales correctos en el LED; están polarizados, así que usted debe alambre correctamente en orden para que trabajen.  En un LED el cable más largo es el ánodo (+) y el cable más corto (lado plano) es el cátodo (- / tierra)--ver figura.  También, tenga cuidado con los cables de la batería, son contra-intuitivas.

LED rojo: (+) = cable rojo, (-) = cable marrón
LED amarillo: (+) = cable amarillo, (-) = cable naranja
LED verde: (+) = cable azul, (-) = cable verde
LED azul: (+) = cable gris, (-) = cable morado

Rojo de la batería: Cable negro
Negro de la batería: Cable blanco

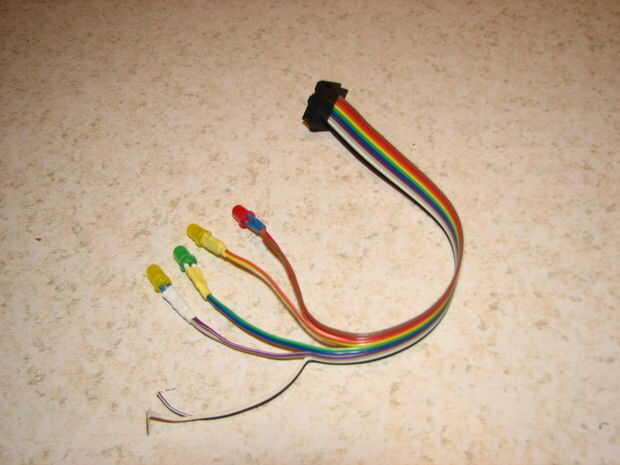

Nota: me parece la mejor manera de soldar estos es corte/tirar el individuo cables aparte el cable de cinta de una pulgada o así y separados de pares de cables abajo 2 o 3 pulgadas (ver imagen).  Siguiente, algunos ponen calor tubo de contracción en cada alambre (y poner un tubo del encogimiento del calor más grande sobre el par de cables), Pele el alambre, envuelva el cable alrededor del cable de LED, lo soldadura, corte el sobrante, mueva el tubo sobre la Junta, del encogimiento del calor y finalmente calor-encoja el par de cables.

Por último, engarce el conector de 10 pines en la cinta.  Se recomienda hacerlo con un tornillo de banco con mordazas lisas o algo suave sobre los maxilares, para que el conector no conseguir masticó arriba.  El vice le permitirá conseguir el conector en paralelo y correctamente posicionados.  Presione las dos mitades del conector el cable con cuidado y lentamente, hasta que apenas se toquen y que encajen en su lugar.  Colóquese el conector para que el cable sale en el extremo de la placa con el cable de color rojo y marrón en el pin rojo, tal como se indica en el PCB.
