Paso 3: Sistema de manejo

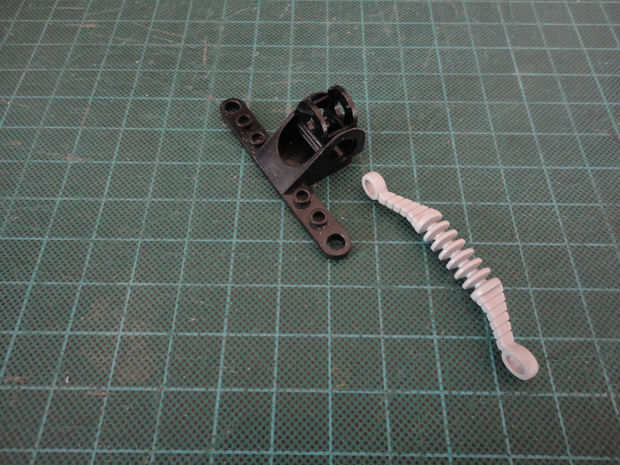

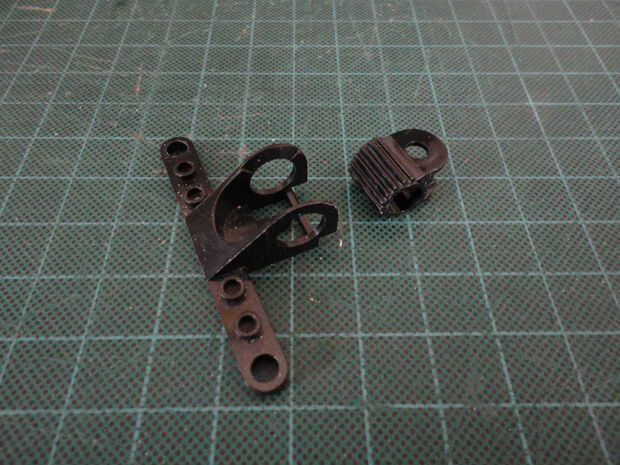

Foto 1, 2 Titular de la dirección (#2790) y dirección Rack (#2792)
Foto 3 Manejo del estante (#2791)

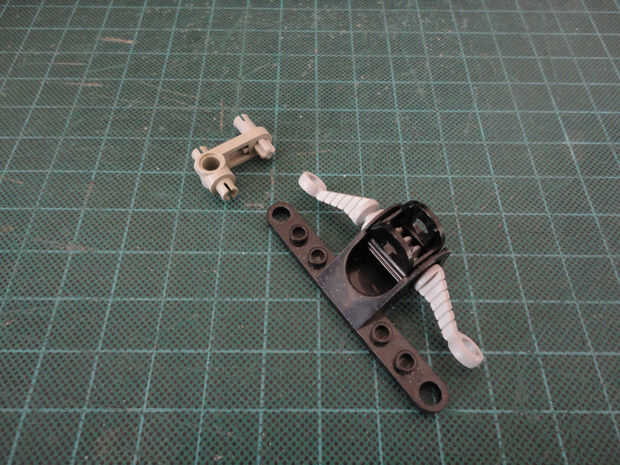

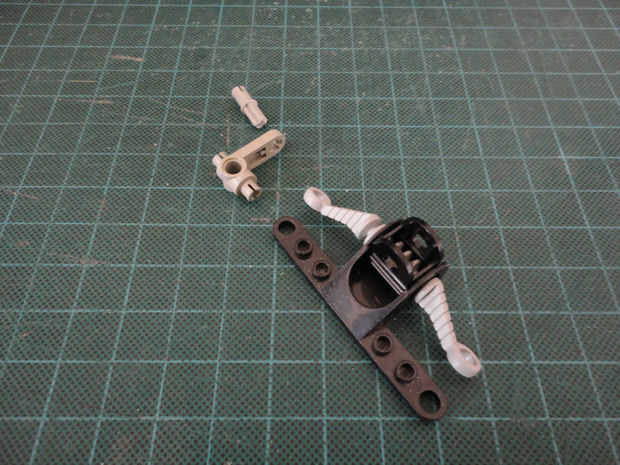

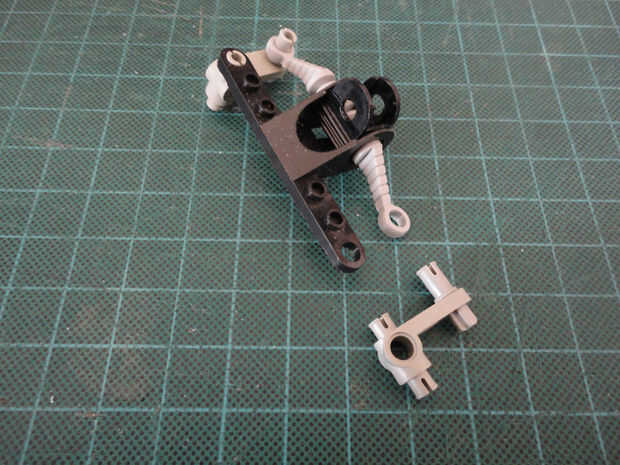

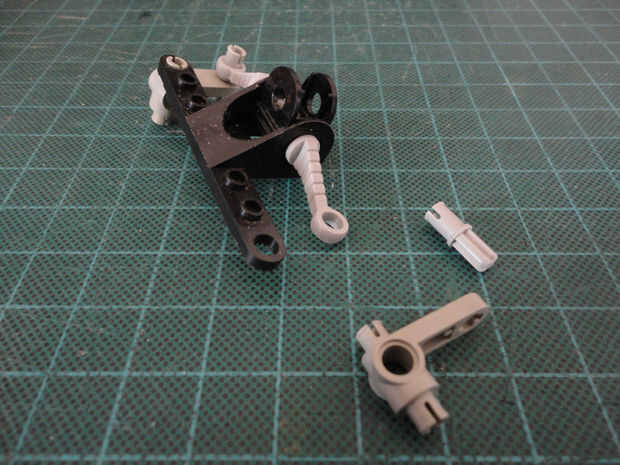

Foto 4, 5 Dos conector Peg/Cruz de ejes (#6562) y dos de dirección brazo Link (#4261)

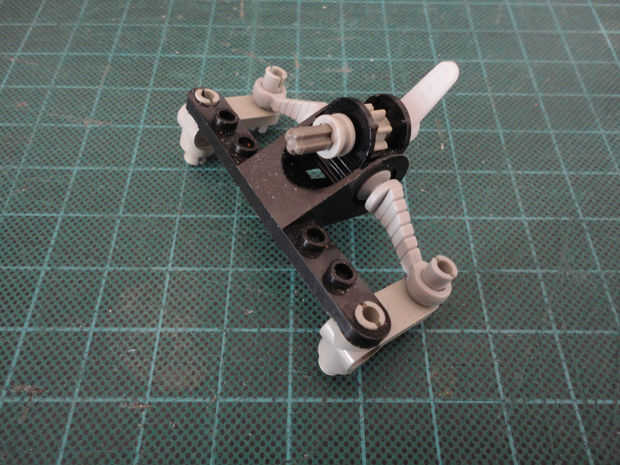

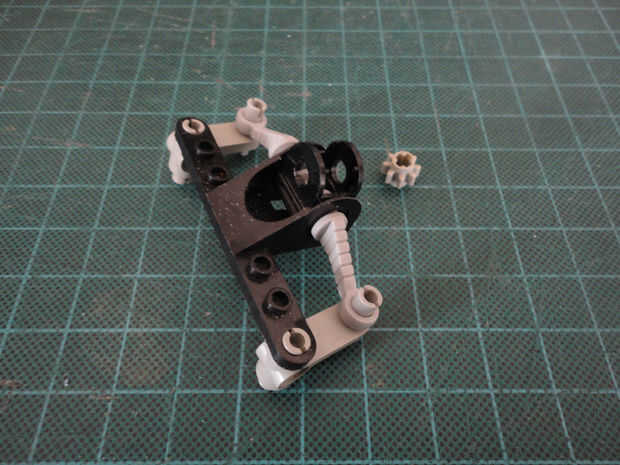

Foto 6 de 8 dientes de engranaje (#3647)

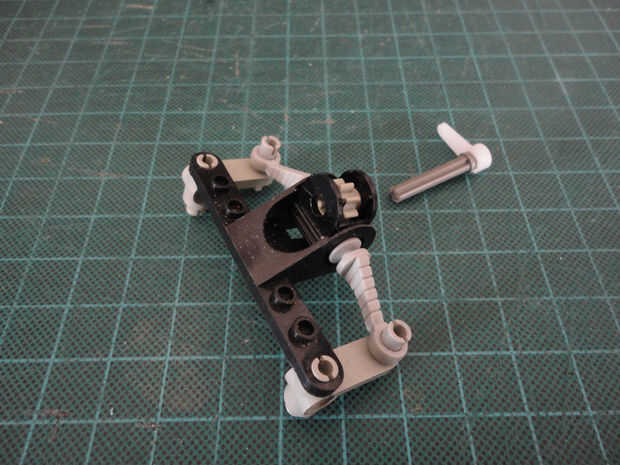

Foto 7 Cuerno del servo pegado al eje 3L con el perno prisionero (#6587).
Vea las instrucciones de datos en R/C de coches de Lego: paso 4

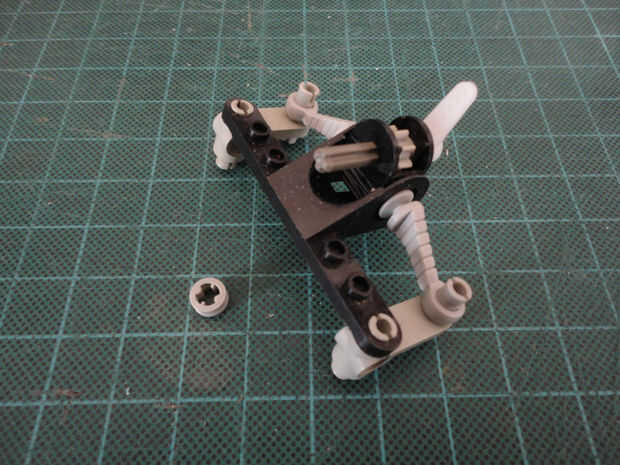

Foto 8, 9 Un arbusto de 1/2 (#32123)

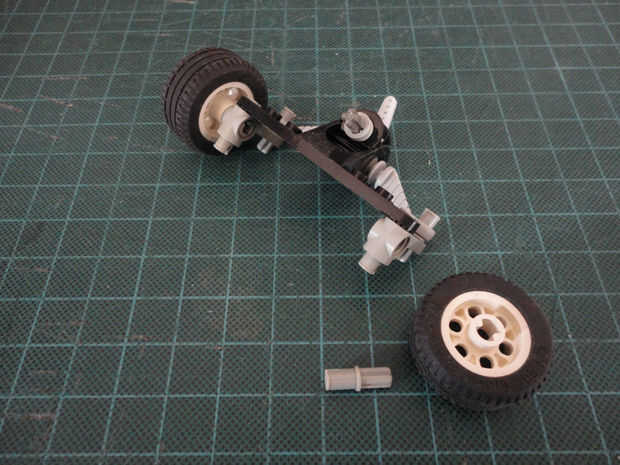

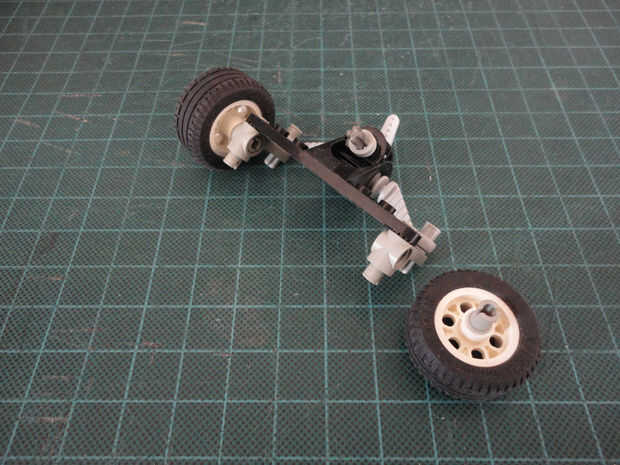

Fotos 10, 11, 12 Conector Peg/Cross eje (#6562) y tamaño de las dos llantas (globo) 30.4 x 14 VR con llantas (#2994)

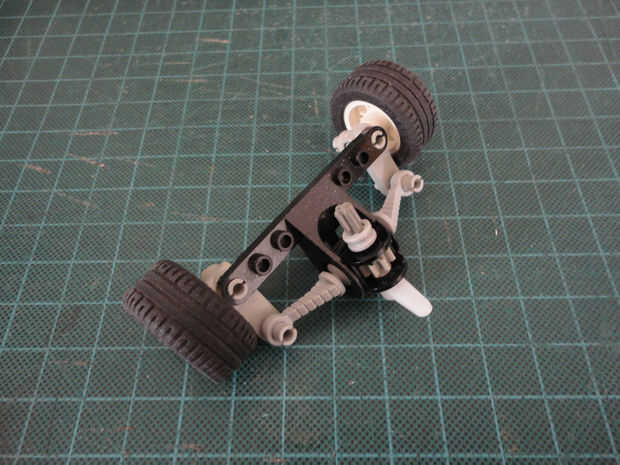

Foto 13 Ahora ya tenemos parte del sistema de manejo realizado.
A continuación, vamos a crear la etiqueta.

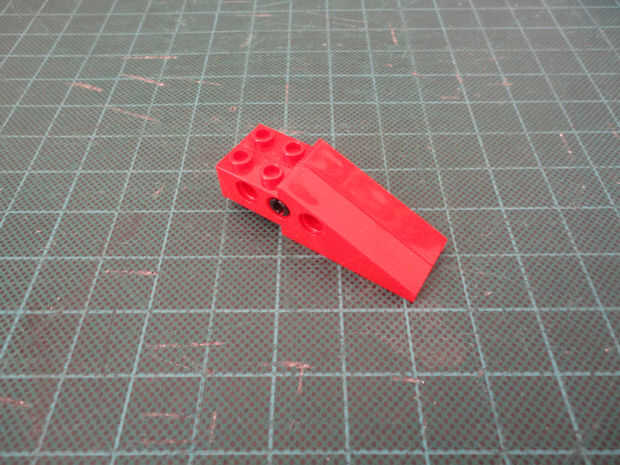

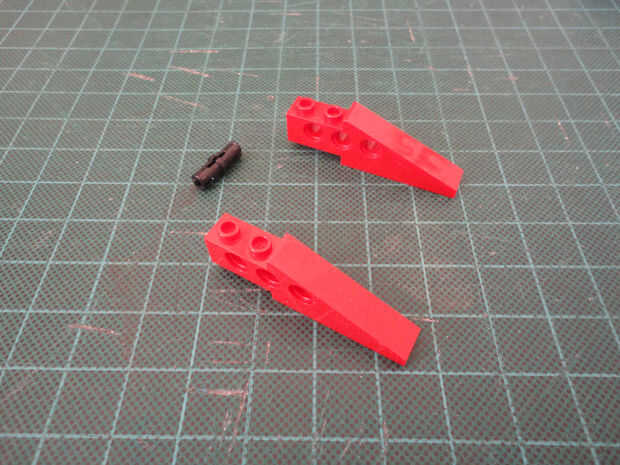

Foto 14, 15, 16 Conector clavija con fricción (#2780) y dos inclinadas ladrillos 1 x 6 (#2744)

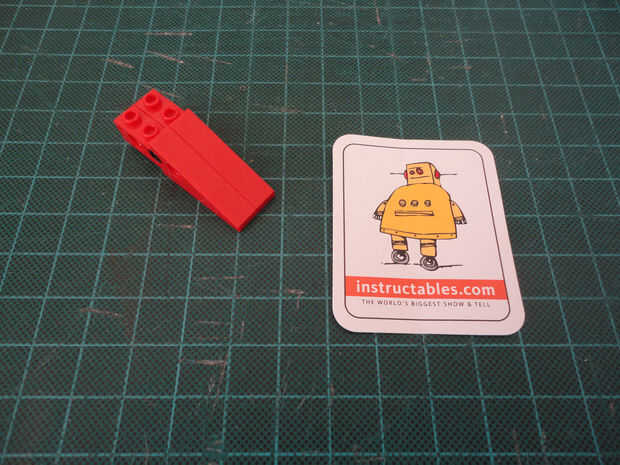

Foto 17 Etiqueta engomada del instructables Robot.
Foto 18 Marque la línea de corte, hacer la anchura igual a la anchura de la inclinación de dos ladrillos. A continuación, dibuje el número 1 a lo largo de la línea de corte.
Foto 19 Utilice el cuchillo x-acto para cortar la etiqueta a lo largo de la línea marcada.

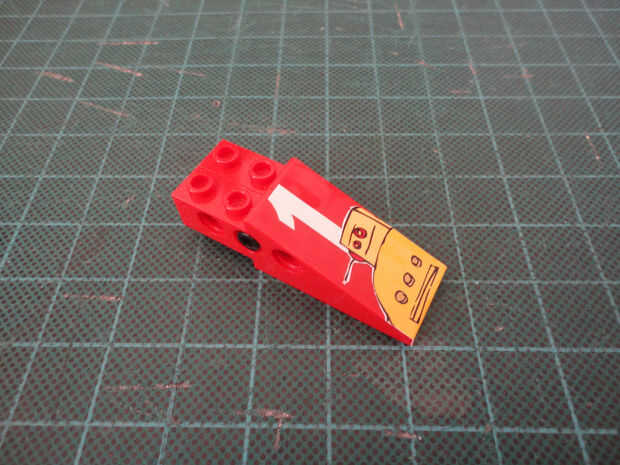

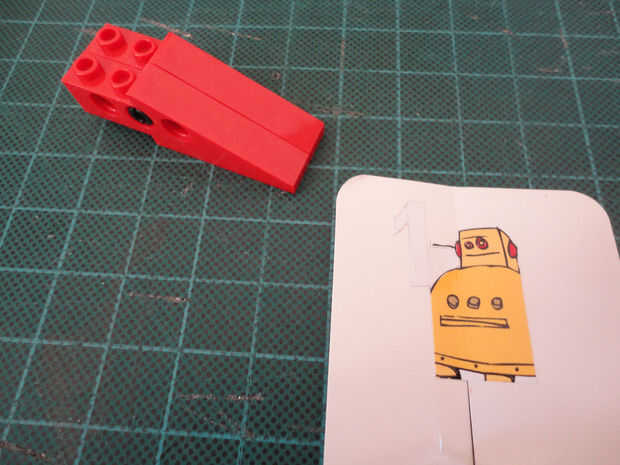

Foto 20 Retire el número 1 de almohadilla engomada y coloque sobre la inclinación. A continuación, retire el robot de la almohadilla engomada y coloque el robot en la parte superior el número uno como se muestra.

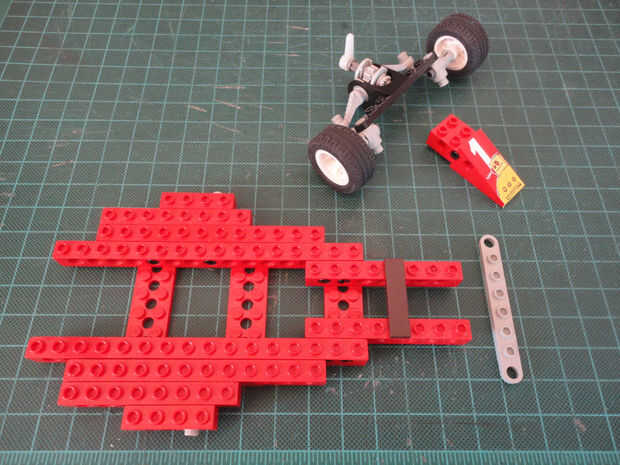

A continuación, seguimos en instalar el sistema de dirección y la parte delantera del coche.
Foto 21, 22 (#4262) de la placa de soporte de 1 x 8 dirección Rack

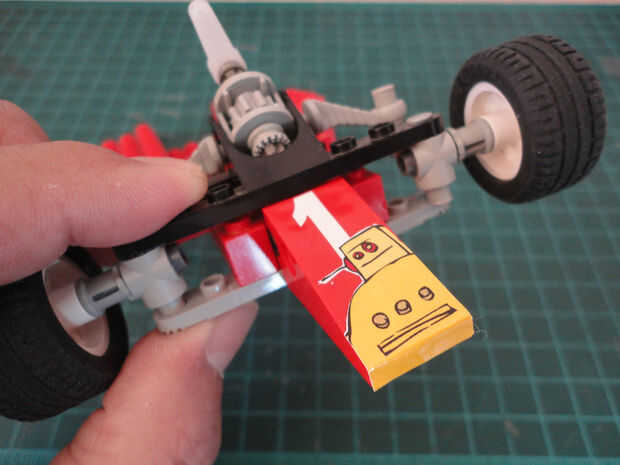

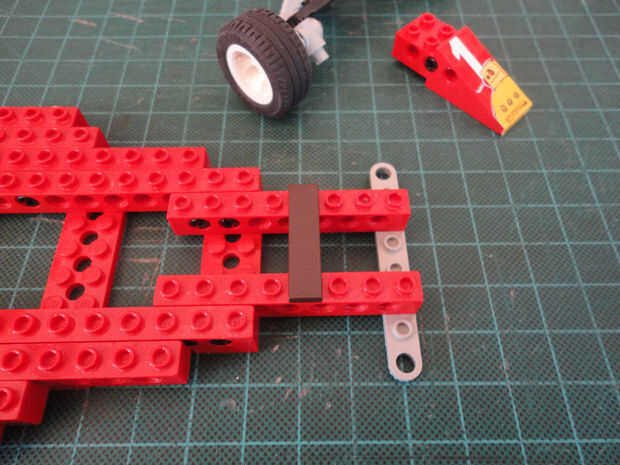

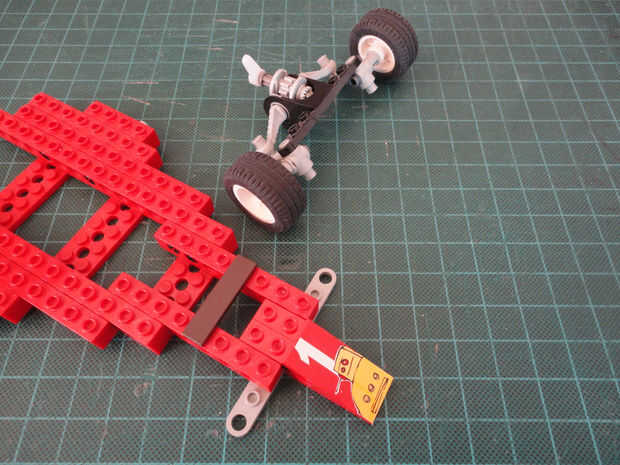

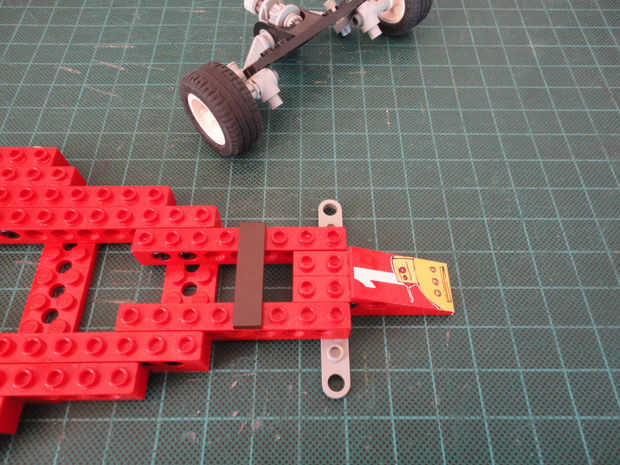

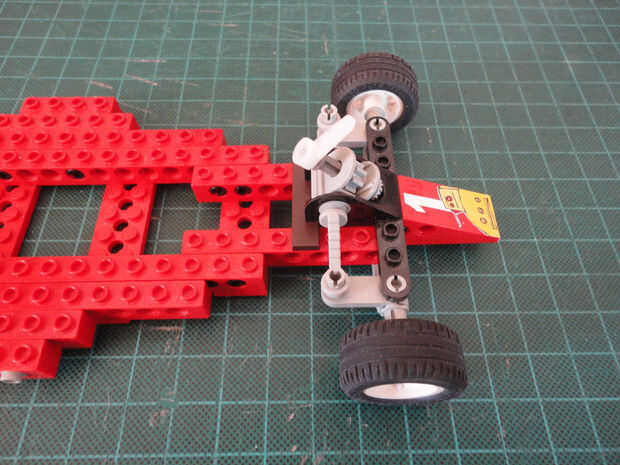

Foto 23, 24 Instalar la nariz con la etiqueta.

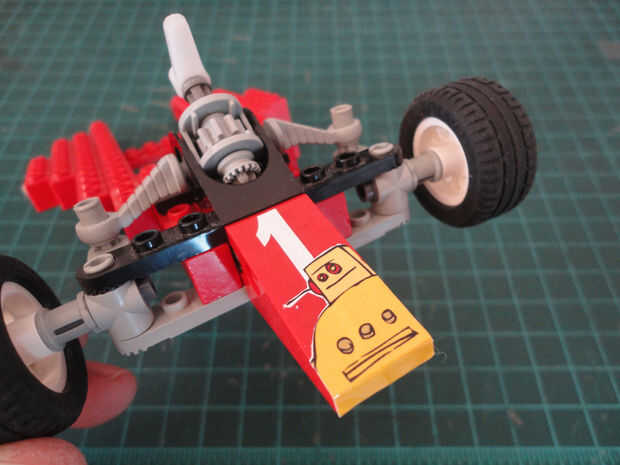

Foto 25, 26, 27 Coloque el soporte para el sistema de dirección.
