Inalámbrico de LEGO Race Car Redux (4 / 9 paso)

Paso 4: Servo, compartimiento de la batería y carcasa del Motor

New parts:
3D impreso caja del Motor. Ver detalles de diseño en el paso 1 de R/C LEGO "El toro" Buggy.

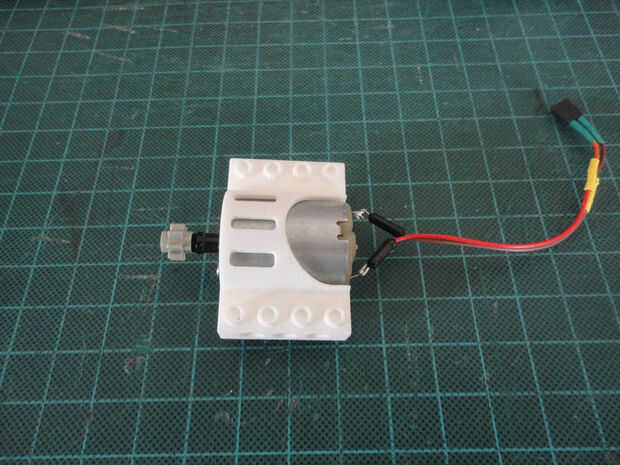

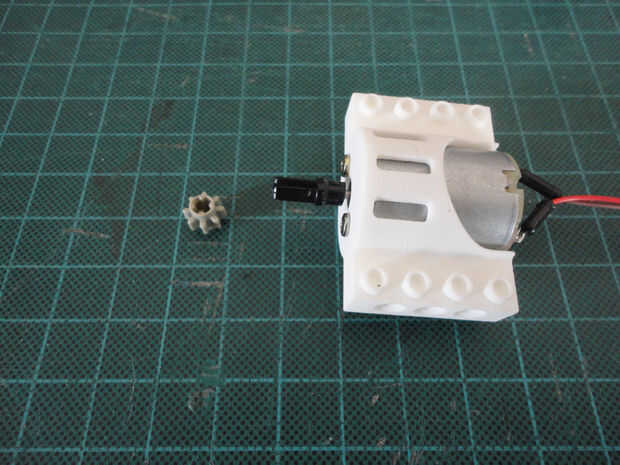

Modificado de conector Peg/Cross eje (#6562) para encajar el eje del motor del juguete DC. (o parte de Pololu #1001, como he usado en este proyecto.)

Los siguientes son la muestra de fotos montaje de montaje de servo:

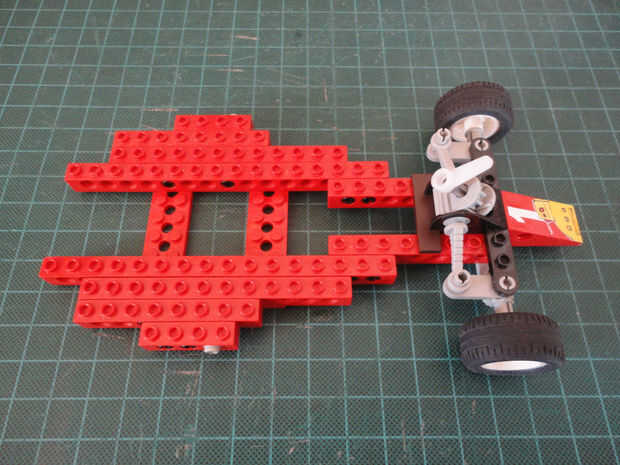

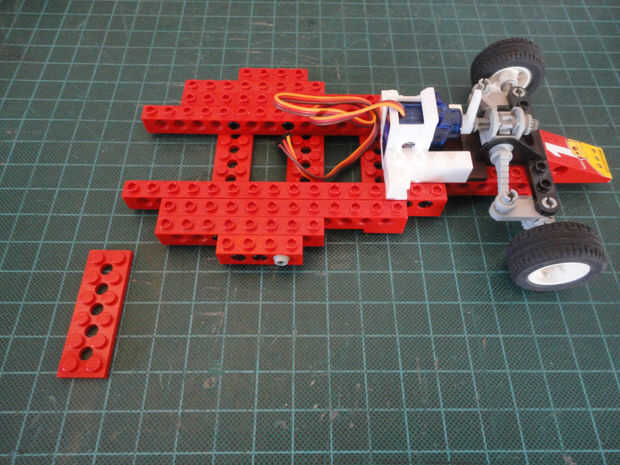

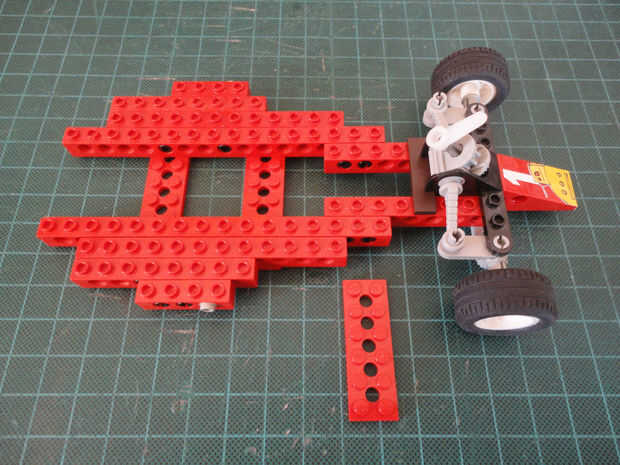

Foto 1, 2 Retire el frontal 2 x 6 técnica la placa (#32001) de la carrocería.

Instala servo de 9g en 3D impreso Servo montaje.

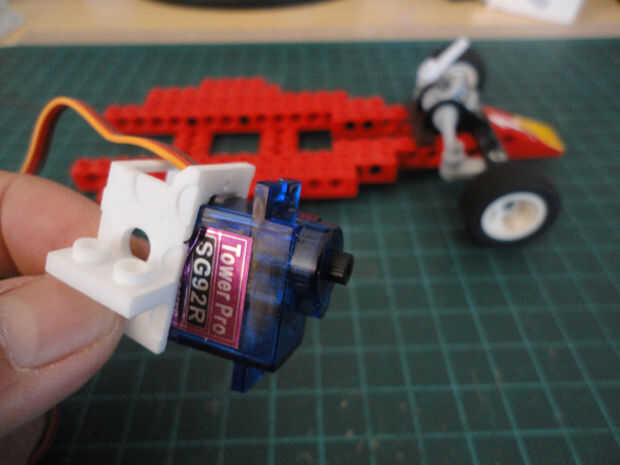

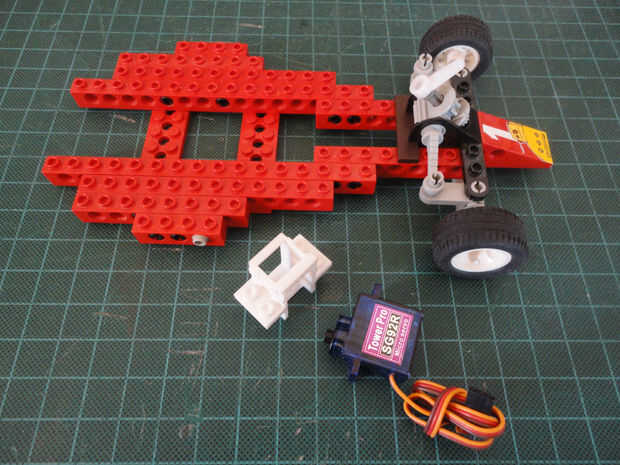

Foto 3 de 9 g Micro servos (torre de SG92R de Pro) y 3D impreso servo montaje.

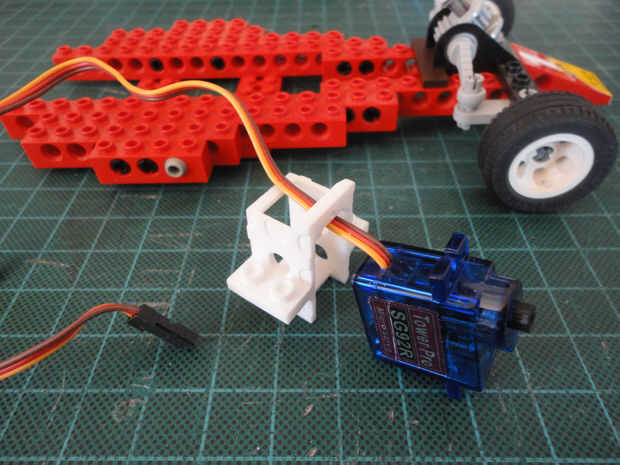

Foto 4 Introducir los cables de los servos en la abertura superior del montaje del servo.

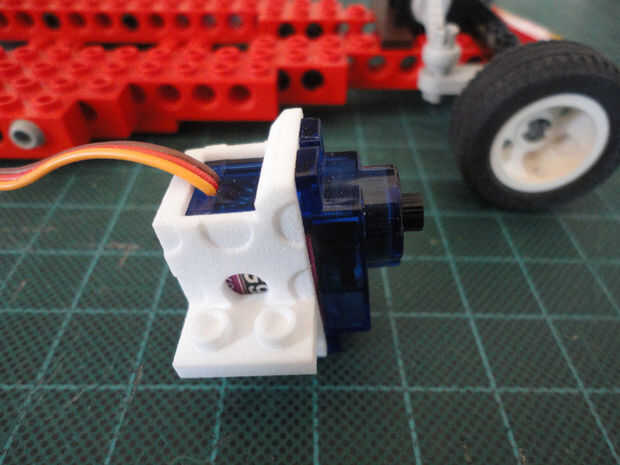

Foto 5 Deslice el servo el servo impreso 3D montaje.

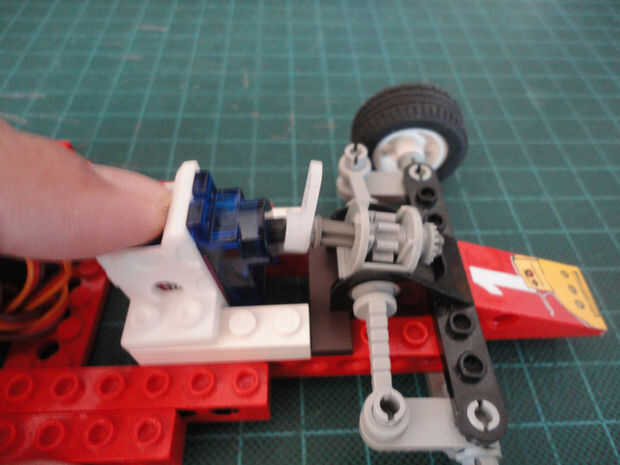

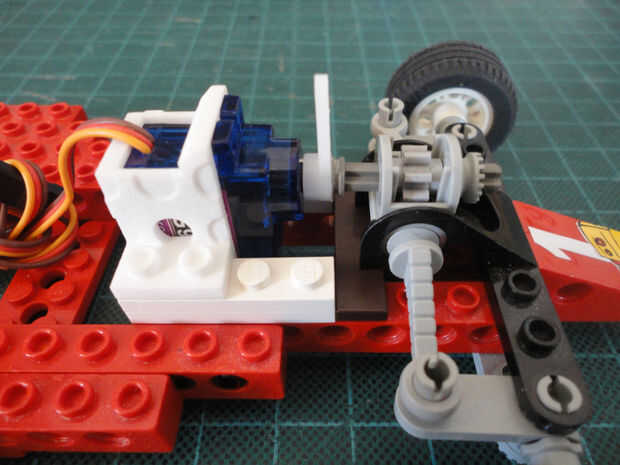

Foto 6 Empuje el servo hasta el área de montaje al ras con 3D impreso servo montaje.

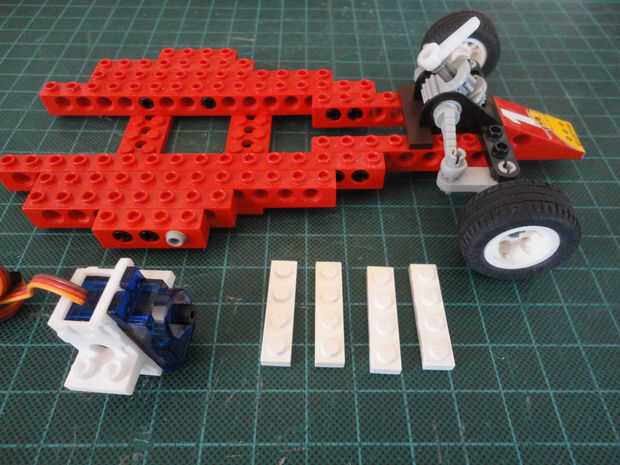

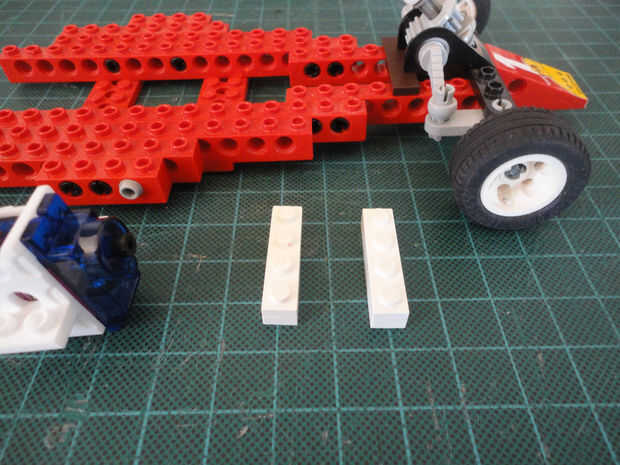

Foto 7, 8, 9 Placa de 1 x 4 (#3710)

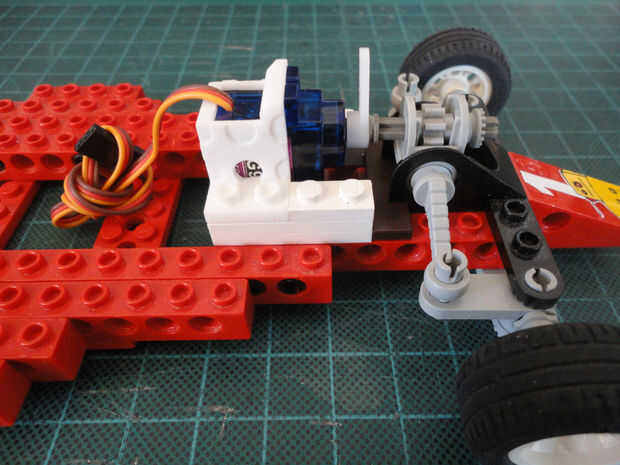

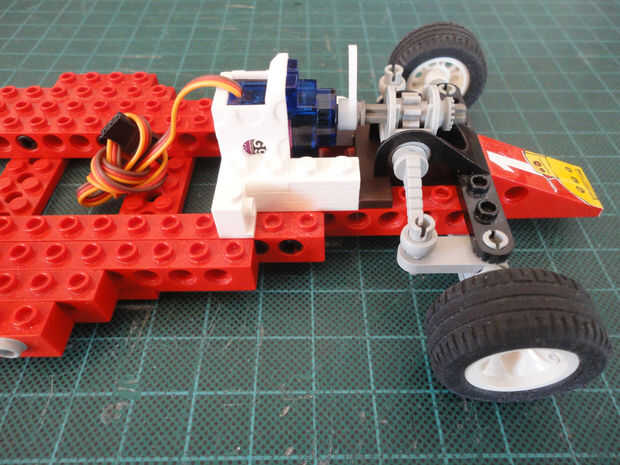

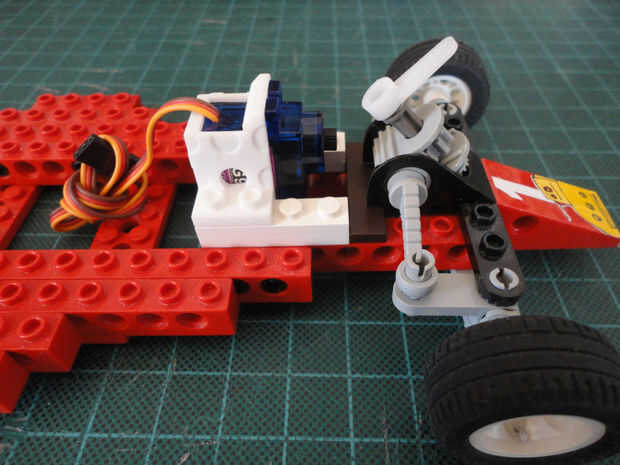

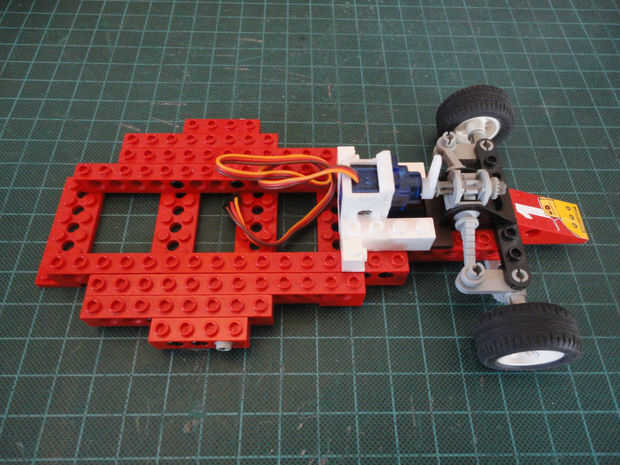

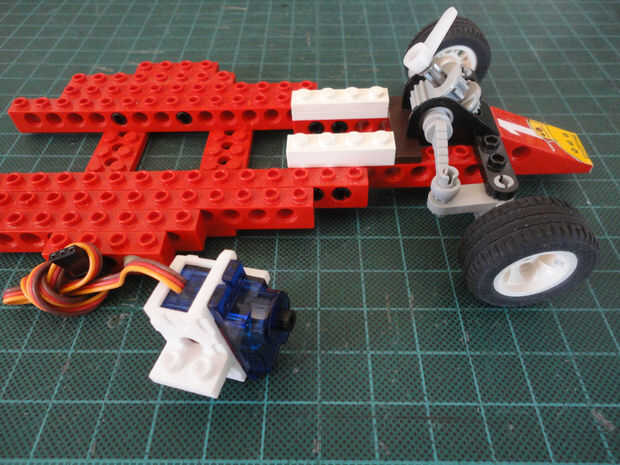

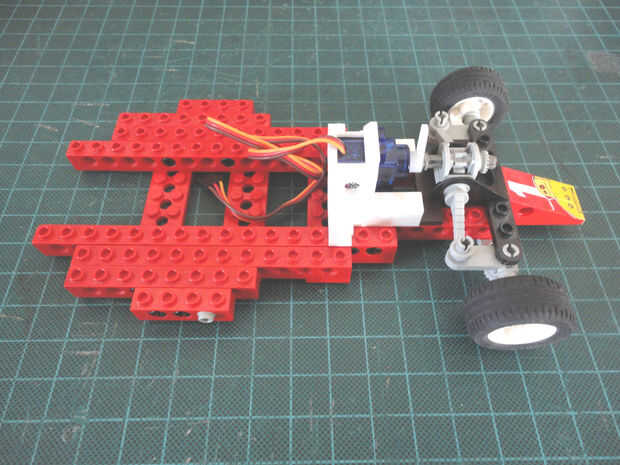

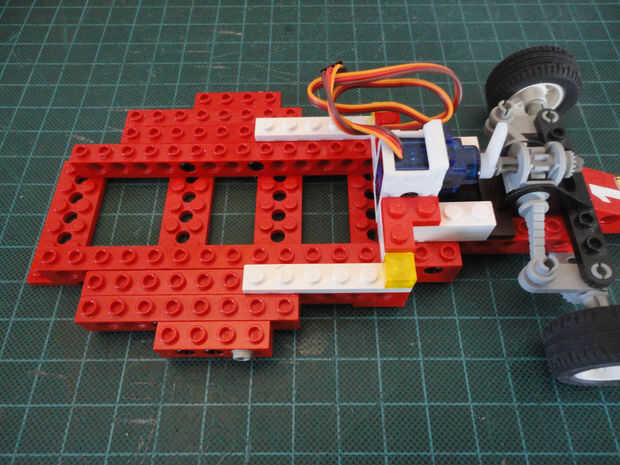

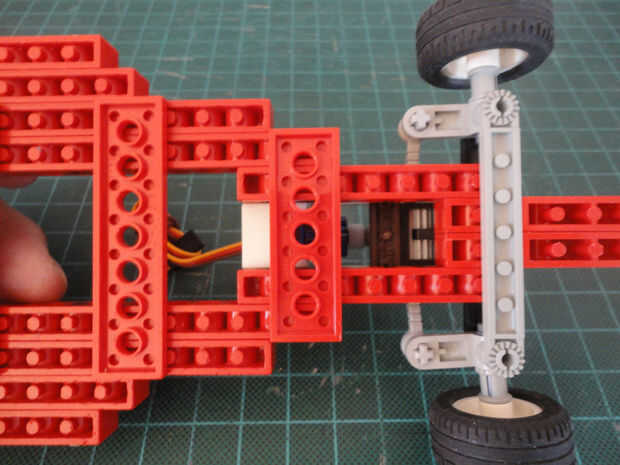

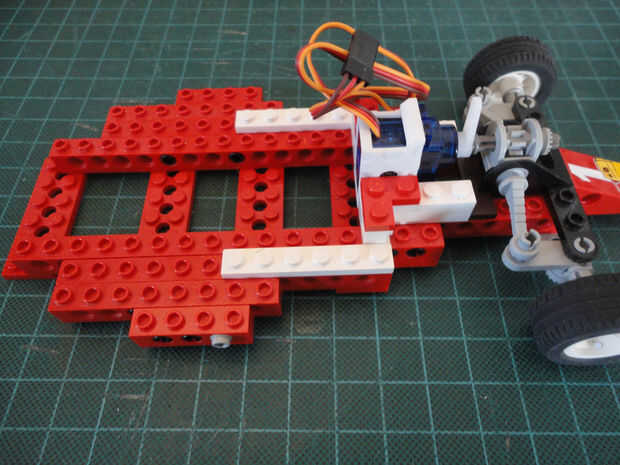

Fotos 10, 11, 12 Coloque el servo montado en su lugar, como se muestra en la foto.

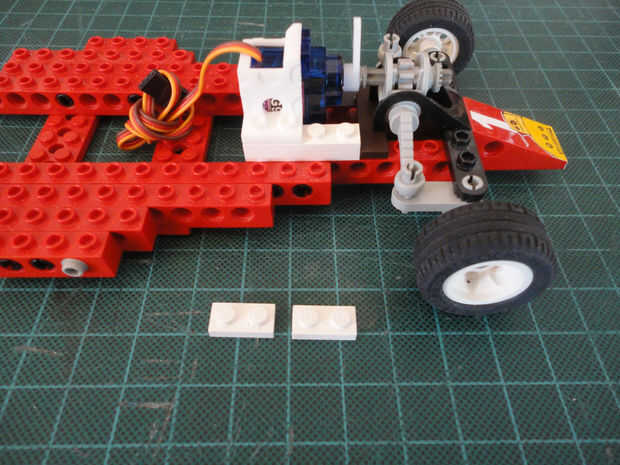

Foto 13, 14 Placa de 1 x 2 (#3023)

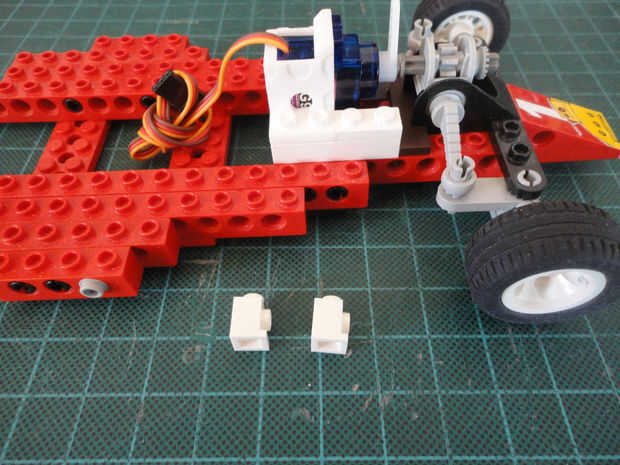

Foto 15, 16 Ladrillos angulares de dos 1 x 1 (#4070)

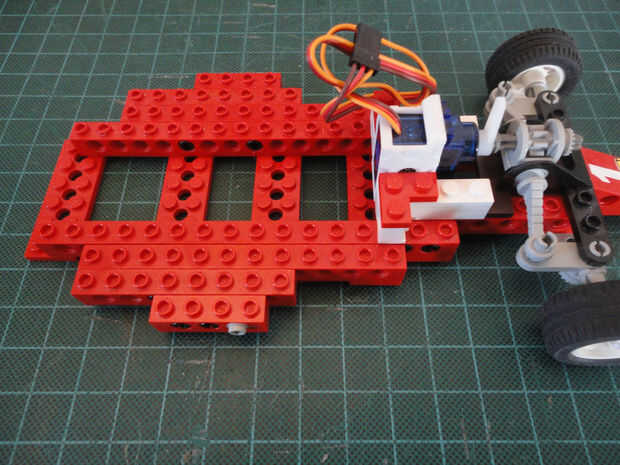

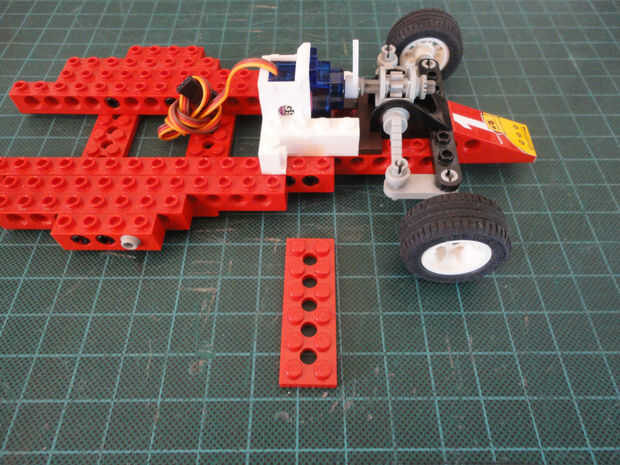

Foto 17, 18, 19 Coloque la placa técnica lugar quitado 2 x 6 (#32001) volver a él.

Foto 20, 21 2 x 6 placa técnica (#32001)

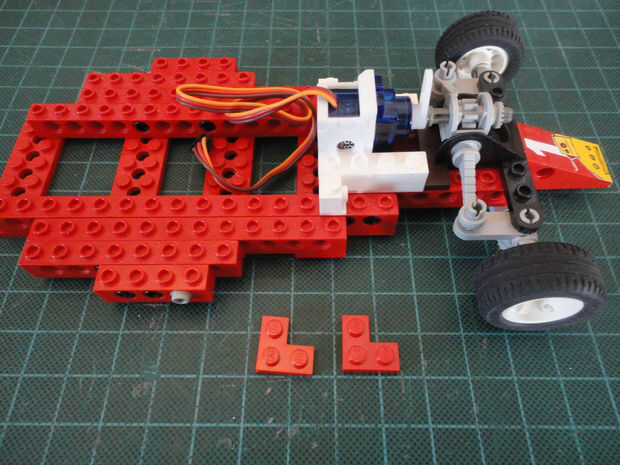

Foto 22, 23 1 x 2 x 2 esquina placa (#2420)

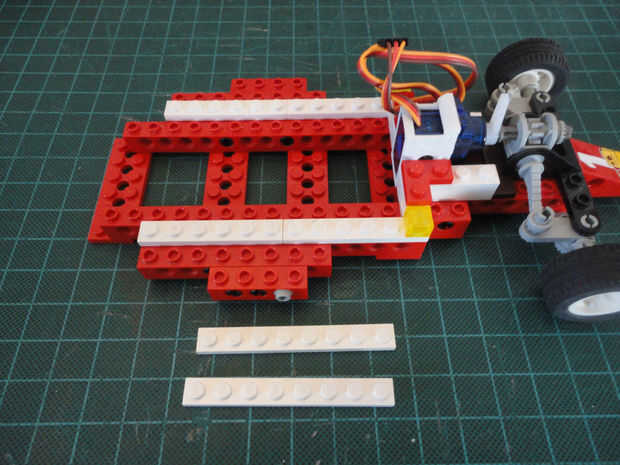

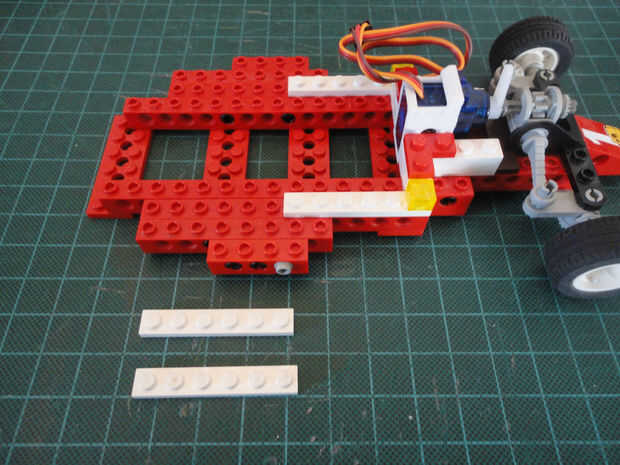

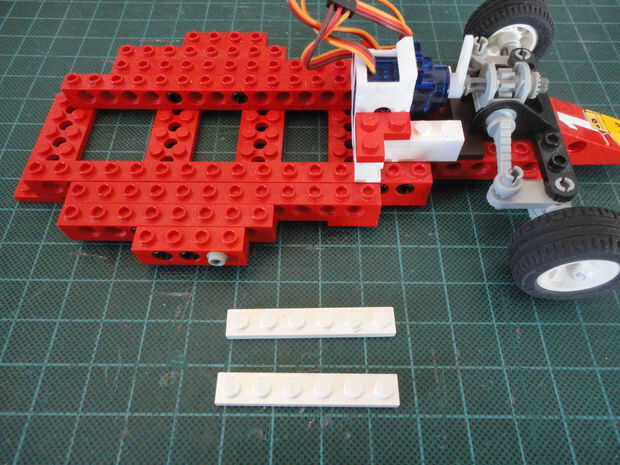

Foto 24, 25 Placa de dos 1 x 6 (#3666)

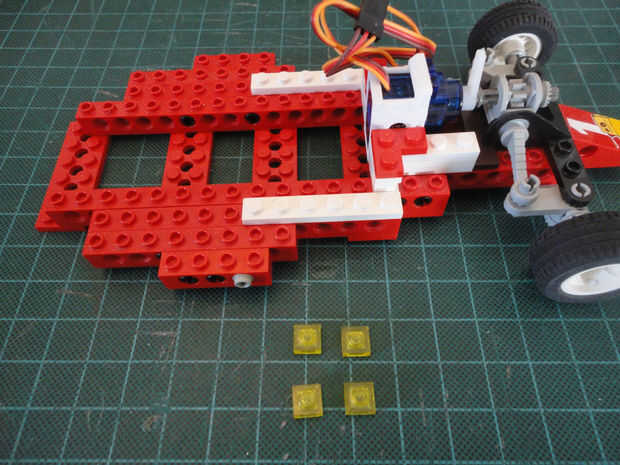

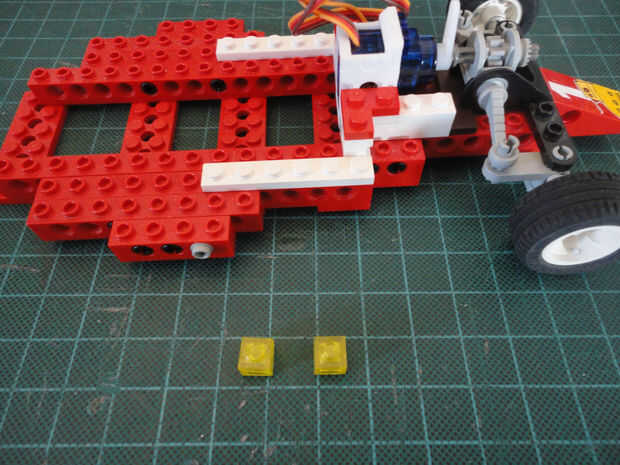

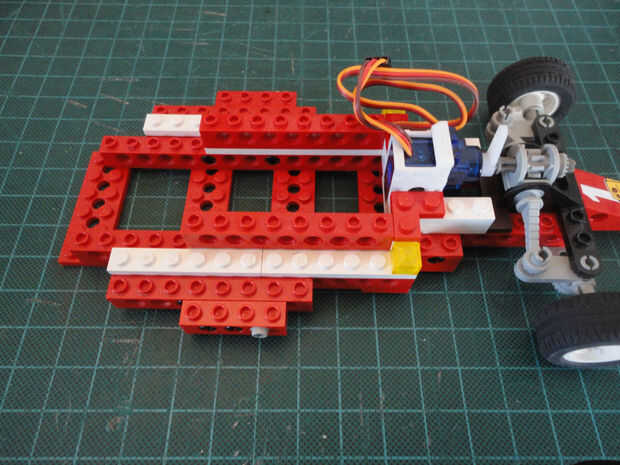

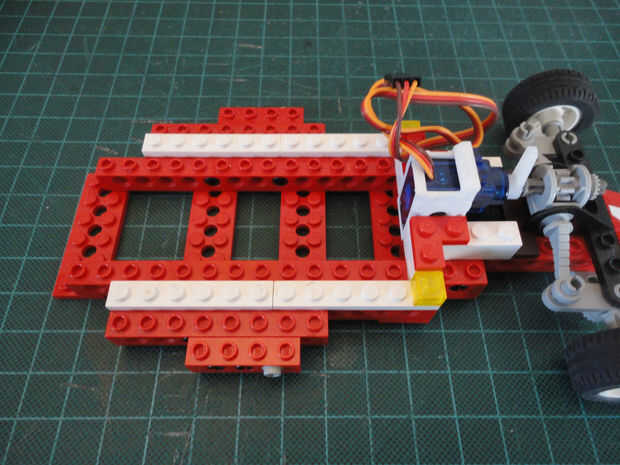

Foto 26, 27, 28 Placas transparentes 1 x 1 (#30008)

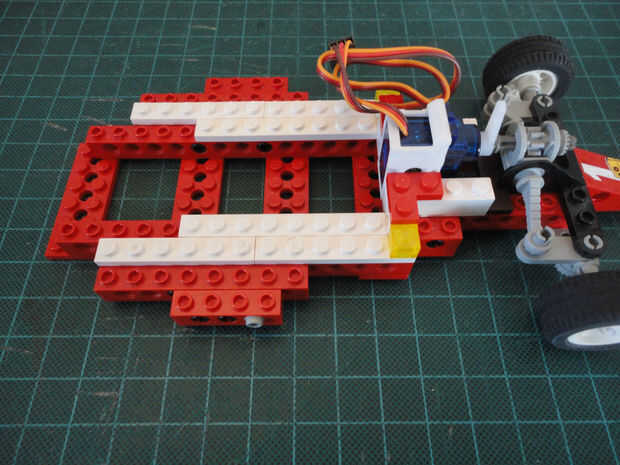

Foto 29, 30 Placa técnica dos 1 x 6 (#3666)

Foto 31, 32 Placa técnica dos 1 x 8 (#3460)

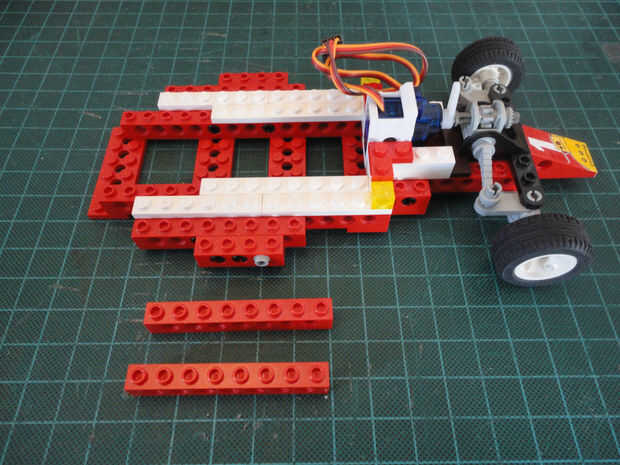

Foto 33, 34 Dos de 1 x 8 ladrillos Technic (#3702)

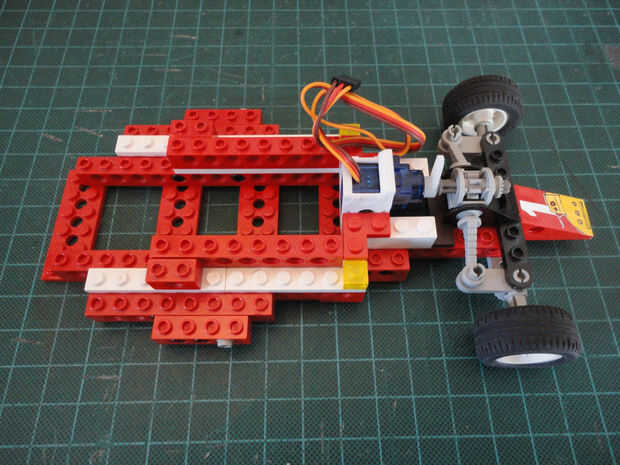

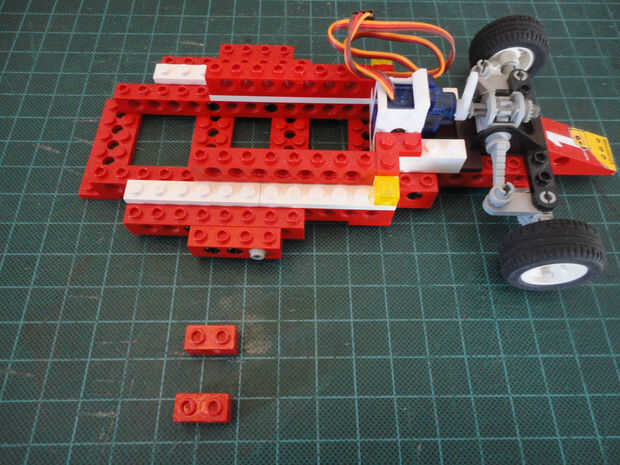

Foto 35, 36 1 x 2 ladrillos Technic (#3700)

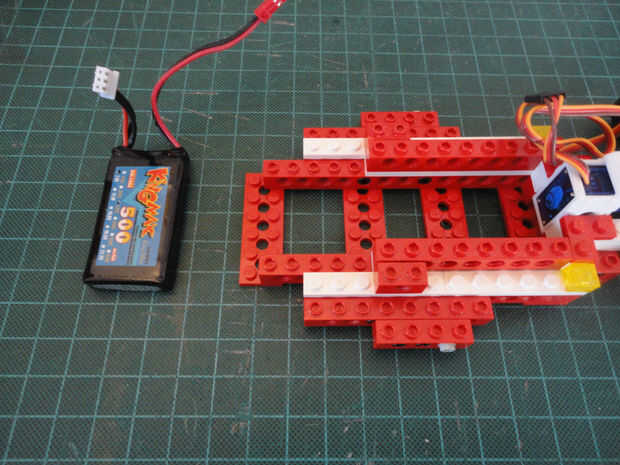

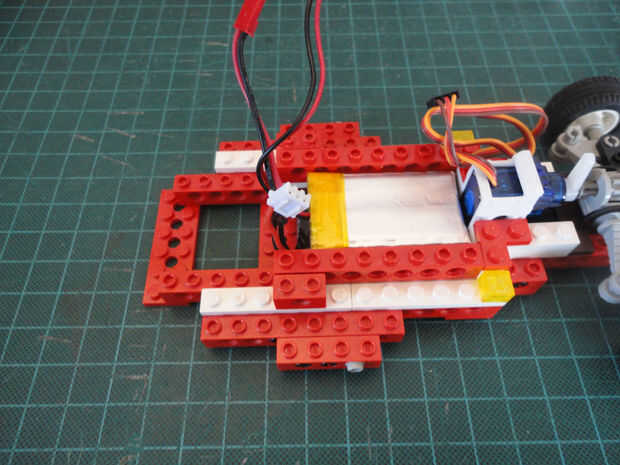

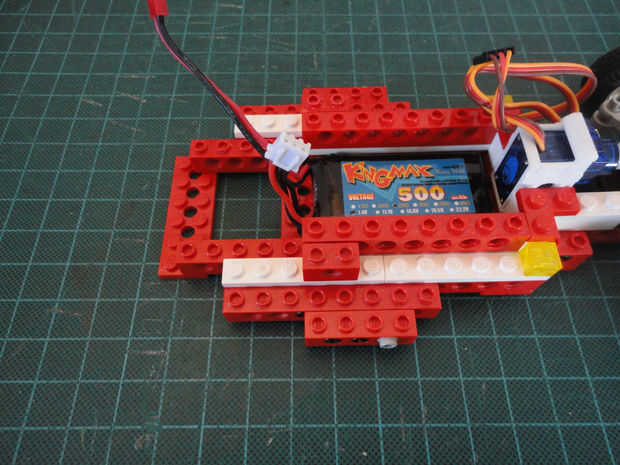

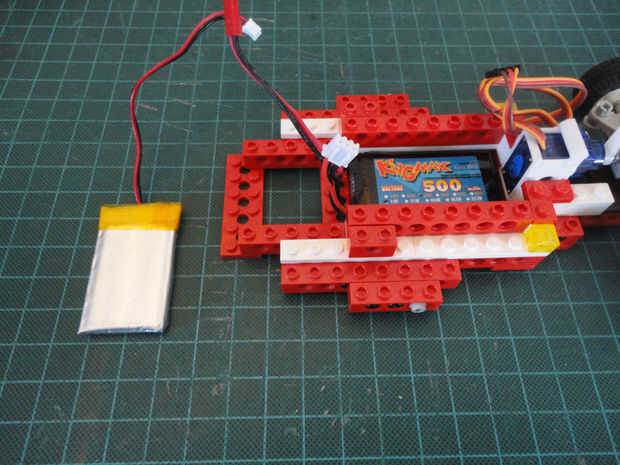

Foto 37, 38 Recargable 7.4V 500mAh batería de LiPo de alimentación para el motor.

Foto 39. 40 Recargable 3.7V fuente de alimentación de batería de LiPo para módulo Arduino y XBee/RN/XV WiFly o Bluetooth.

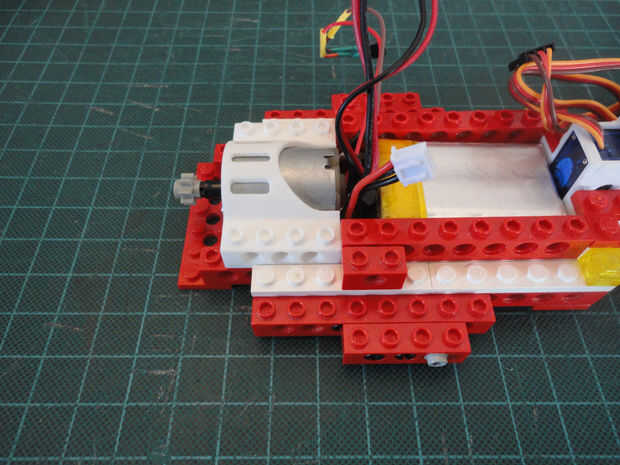

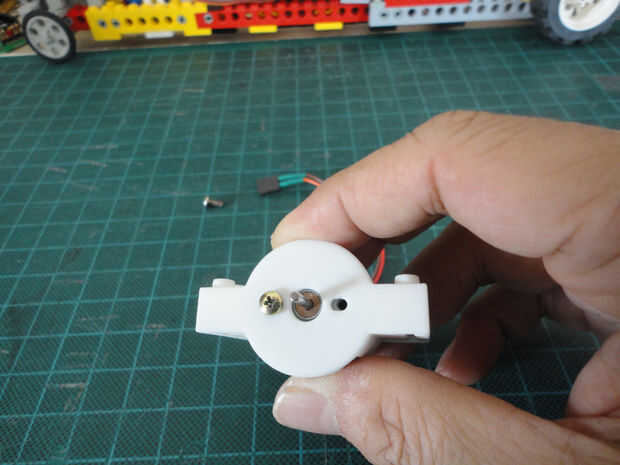

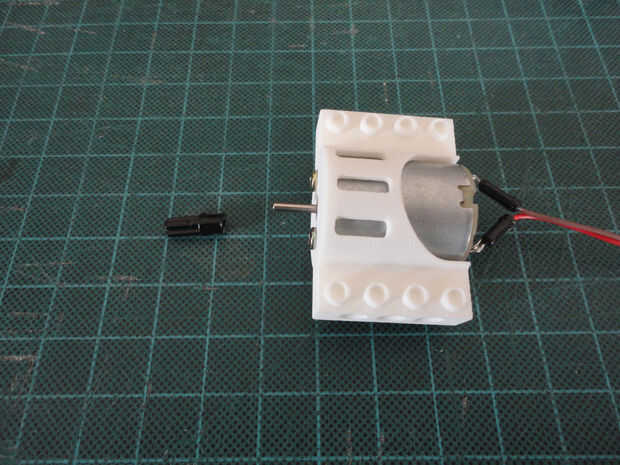

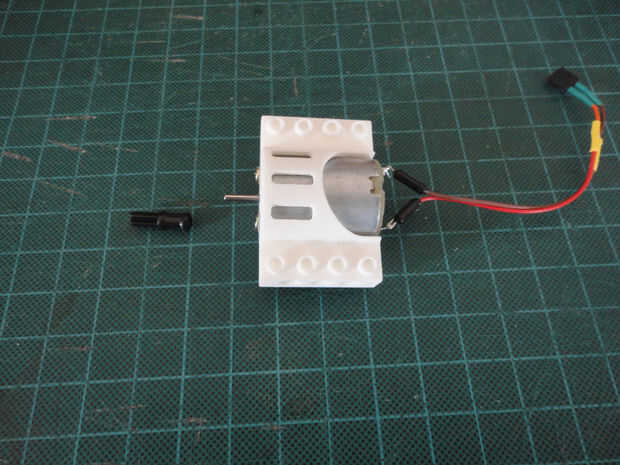

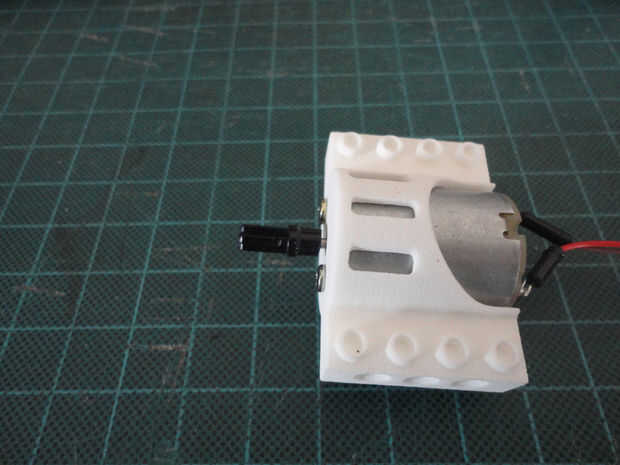

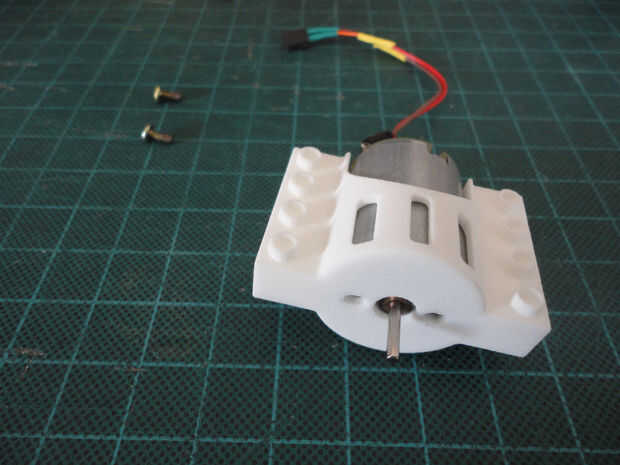

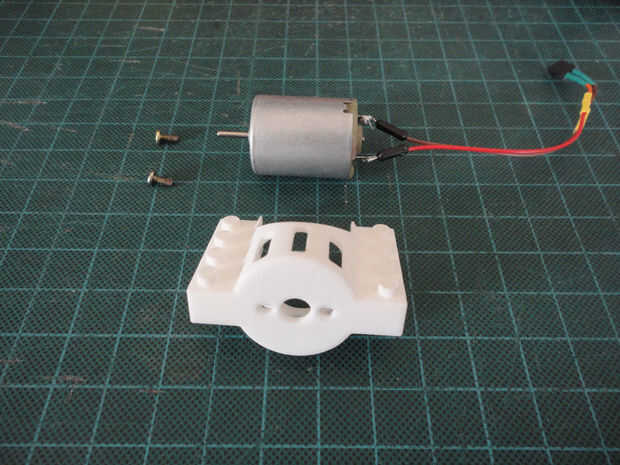

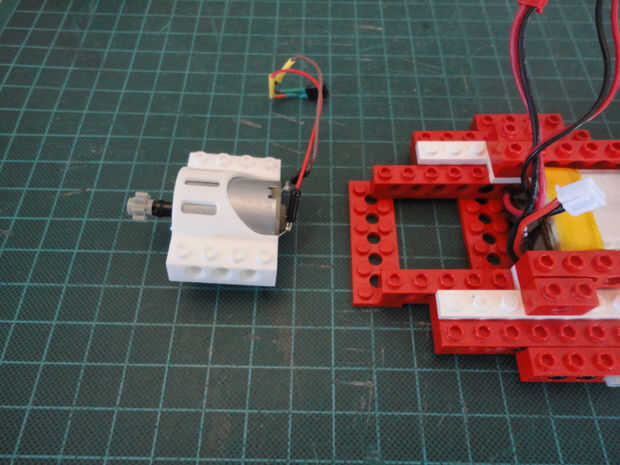

Foto 40, 41 3D montado impreso caja del motor con el motor de 9V de 24mm de diámetro.
