Inalámbrico de malla con gráficos LCD (2 / 5 paso)

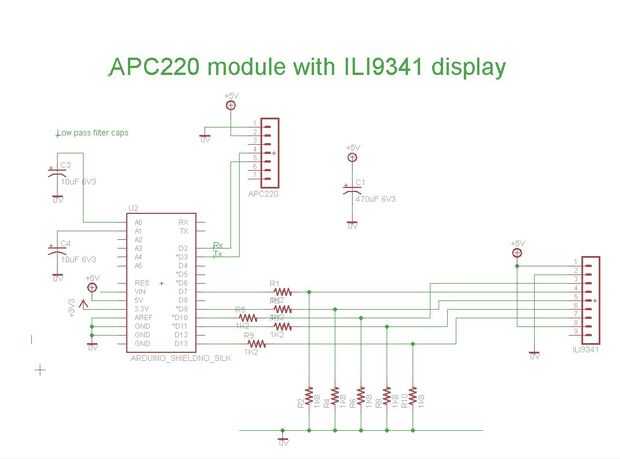

Paso 2: esquemático

Resistencias son necesarias para bajar el voltaje de 5V a 3.3V. Entradas analógicas A0 y A1 tienen condensadores opcionales para todas las entradas que podrían venir sobre cables de largo, como un sensor de temperatura. El tablero es alimentado desde una fuente externa - 7V en Vin minimiza las pérdidas de calor, pero asegura que los 5V es estable en el Arduino. Piezas de biblioteca para el diseño de Arduino están disponibles de Sparkfun.
