Paso 2: Pines de configuración haciendo transmitter(TX) y receiver(RX)
El segundo paso es el pin configuración de nRF24L01 + con arduino. tenemos que hacer una una nRF módulo TX y otra Rx.

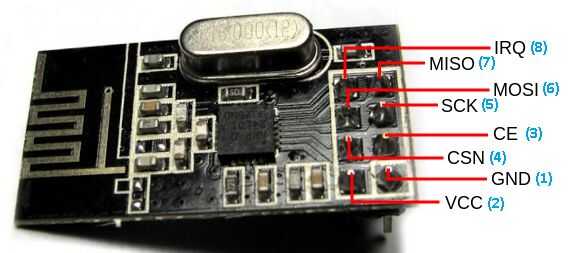

Aquí está el pasador fuera nRF24l01 + como se puede ver en la figura.
1-GND
2-VCC
3-CE
4-CSN
5-SCK
6-MOSI
7-MISO
8-IRQ
Primero Haz la parte del transmisor (TX):
Antes de conectar con arduino no olvide añadir un condensador en los extremos de TX y RX de nRF entre el pin VCC y GND.connect un Uf 50 o más condensadores con ambos módulos porque a veces no trabajan properly.the TX serán enviar pero RX no recibirá.

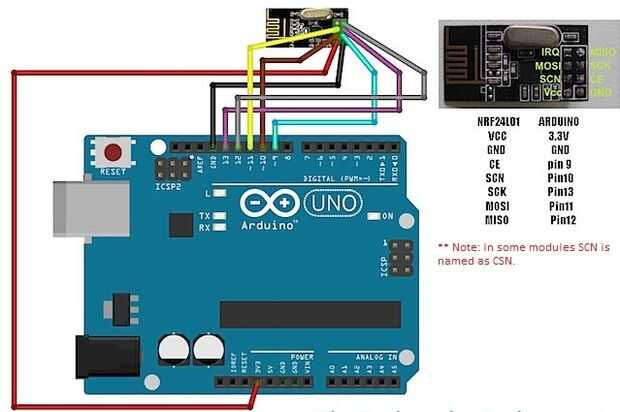

Conectar el CE y el CSN en 7 y 8 SCK y MOSI MOSI 11 y 12 de 13 GND y VCC en 3V

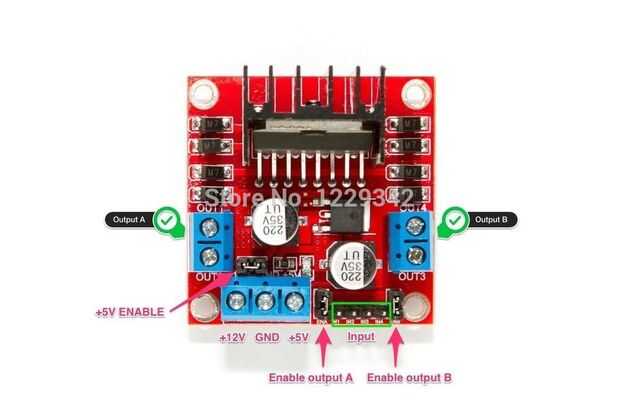

Ver las fotos de pinout de RX y puente H
Conecte el puente en h con motores y permiten pernos en pines pwm de arduino y otros con cualquier pin digital de arduino.
