Inalámbrico de programación de Arduino (2 / 5 paso)

Paso 2: Configurar los Xbee de recibir

El Xbee recibir va a ser el que finalmente se enchufa en el Xbee Explorer regulada que se unirá a la Arduino. Después de tener instalado el software X-CTU, inserte el módulo Xbee receptora en el Xbee Explorer Dongle e insertarlo en un puerto USB disponible en su computadora. Windows debe automáticamente encontrar e instalar al controlador para él. Tome nota de qué puerto COM el instalador dice que el módulo está encendido.
Después de que el dispositivo se ha instalado correctamente, abra el software X-CTU.

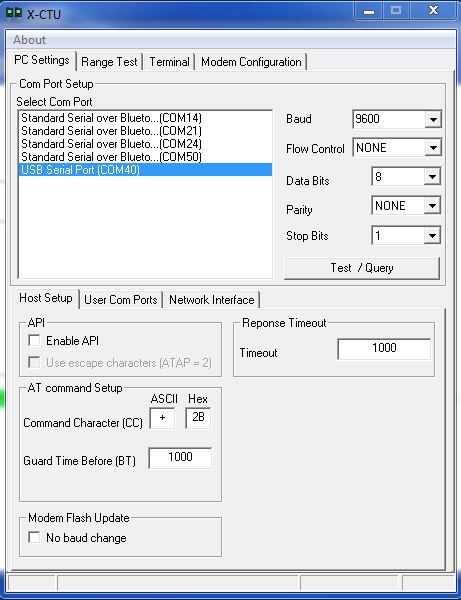

1. Seleccione el puerto COM de la lista que corresponde a tu Xbee Explorer regulada.
2. Si se trata de un Xbee nuevo, seleccione la opción de tasa de baudios de 9600, de lo contrario elija la adecuada.
3. Todos los demás parámetros deben ser el mismo que por defecto.

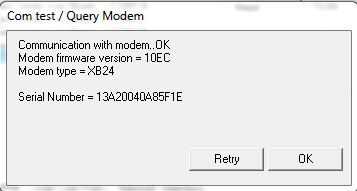

4. Haga clic en el botón 'Test / Query' para comprobar que tienes una buena comunicación con el dispositivo.

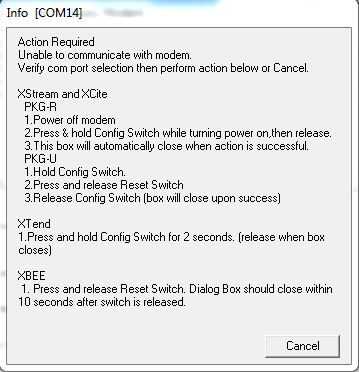

5. Si recibe un mensaje de error, compruebe el puerto COM y asegúrese de que está conectado correctamente el módulo Xbee.
6. Haga clic en la ficha 'Configuración de módem' en el software X-CTU.
7. Haga clic en el botón 'Leer' a la carga en todos los parámetros actuales para el módulo Xbee.
8. Antes de cambiar nada, tenemos que averiguar cual es la velocidad de subida para nuestra placa específica. Usted puede encontrar esa información aquí en mi Blog. Una vez que tengas esta información, podemos volver a configurar el módulo Xbee.

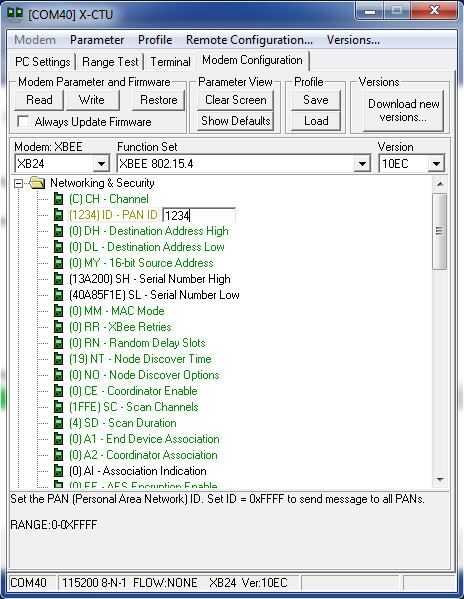

9. En el software X-CTU, queremos crear una identificación personalizada con PAN. Se trata de cualquier número de hexadecimal de 4 dígitos que se utilizará para enlazar sus dos Xbees. Recuerde el número que utiliza aquí como usted necesitará otra vez para el transmisor.

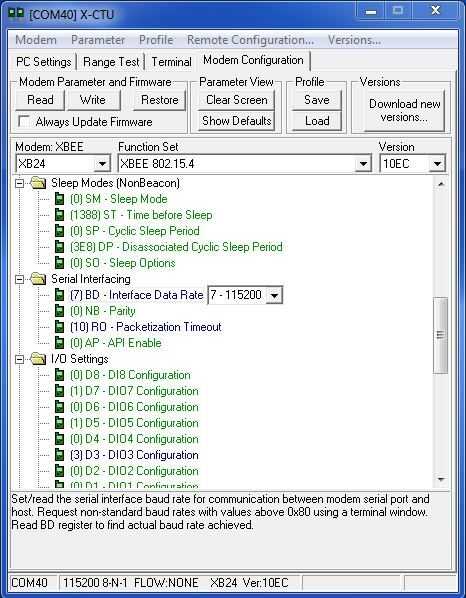

10. Establece la 'tasa de datos de interfaz' en la velocidad en baudios que se determinó en el paso 8.

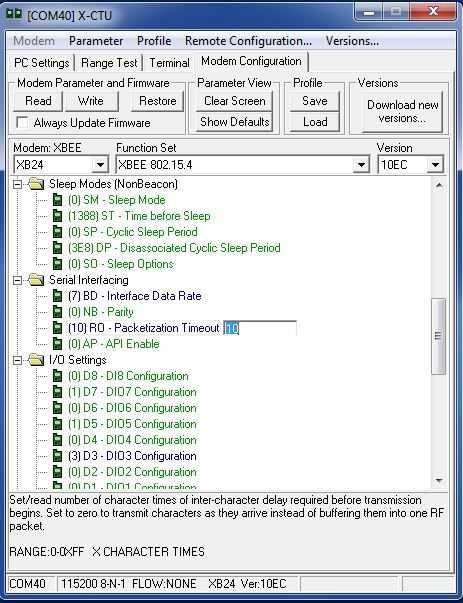

11. Establezca el parámetro 'Tiempo de espera del Packetization' a 10.

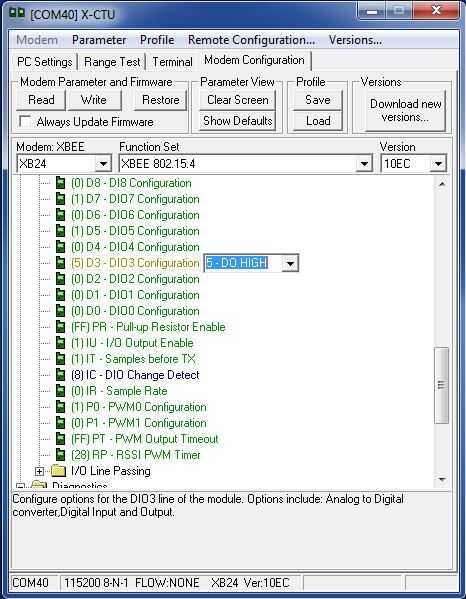

12. Girar DIO3 en una entrada de configuración ' DIO3' 5 - hacer alto.

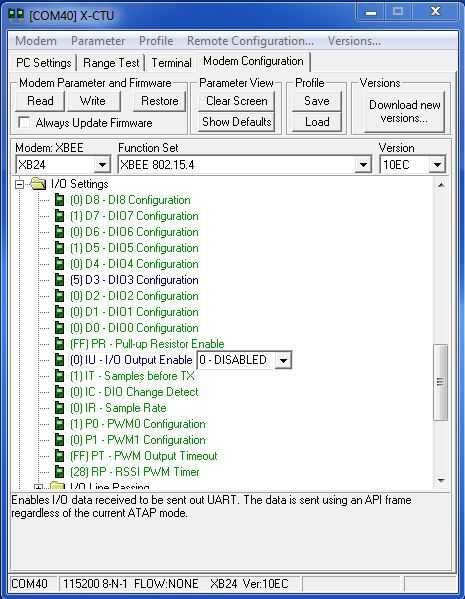

13. Cambio ' habilitar salida de entrada-salida 0 - deshabilitado.

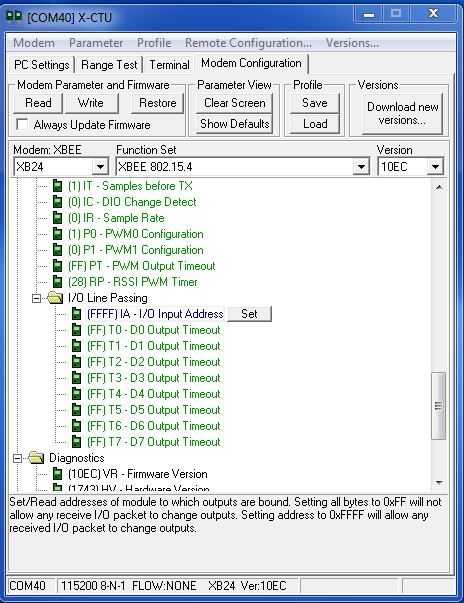

14. Configurar la 'Dirección de entrada-salida Input' FFFF.
15. Haga clic en el botón de 'Escritura' y se cargará la nueva configuración en el módulo Xbee. Para comprobar que la configuración se carga te puede volver y cambiar la velocidad en baudios en la pantalla principal del software X-CTU entonces hacer otra lectura para el módulo.

Ahora es el momento para programar el transmisor. Desenchufe el dongle y substituya el receptor Xbee con el transmisor uno.

Nota: cada Xbee puede ser un transmisor o un receptor, no hay diferentes módulos para cada uno.
