Inalámbrico de programación de Arduino (3 / 5 paso)

Paso 3: Configurar los Xbee que transmite

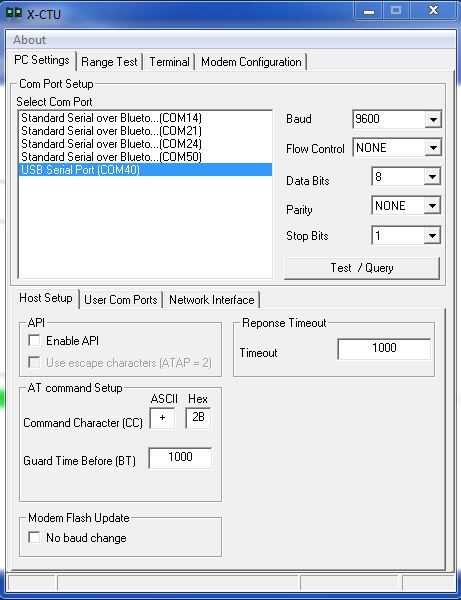

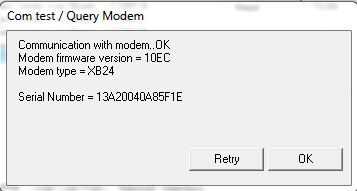

Una vez que tienes el Xbee que transmite tu Xbee Explorer dongle y esté conectado a su computadora, seguir adelante y leer los datos de ella como lo hicimos con la anterior. La tasa de baudios predeterminada será 9600 a menos que previamente se ha cambiado.

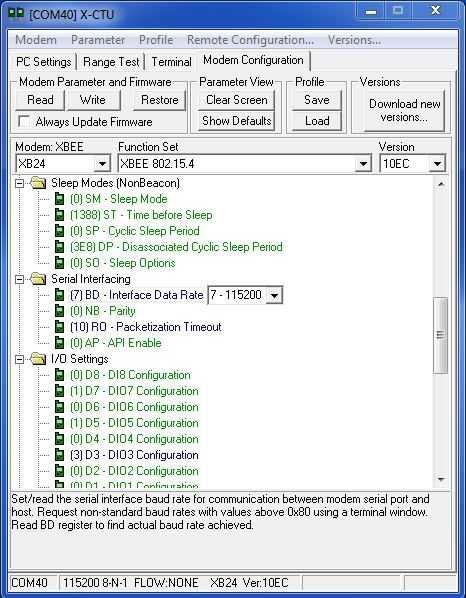

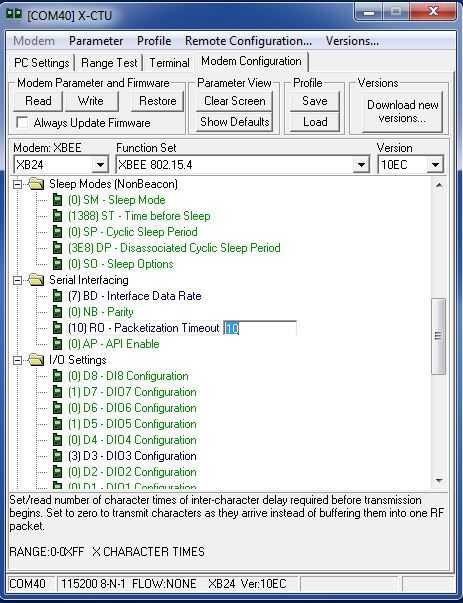

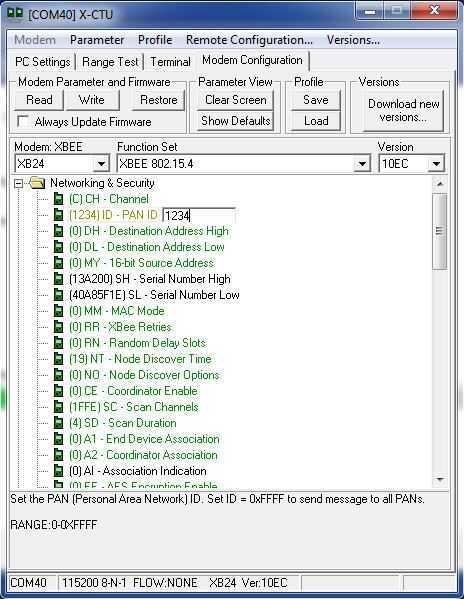

1. La configuración 'PAN ID', 'Interfaz de tarifa de datos' y 'Tiempo de espera del Packetization' todos van a ser exactamente igual como lo hicimos para el receptor.

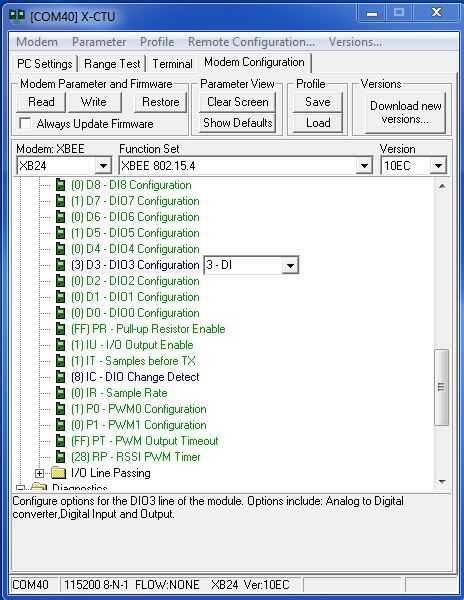

2. La posición 3 - DI 'DIO3 Configuration'.

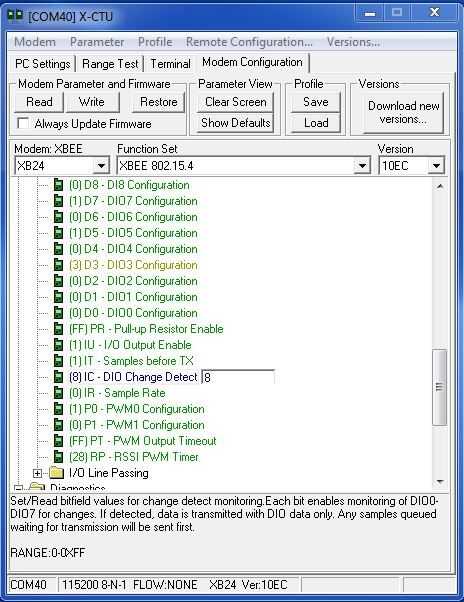

3. Establezca 'DIO cambio detectar' 8.
4. Una vez hecho esto podemos ir adelante y haga clic en 'escribir' actualizar el módulo.

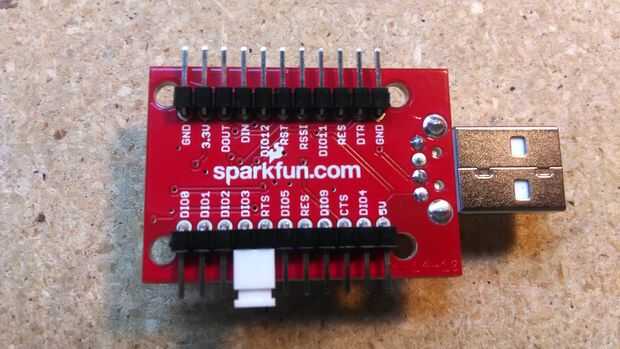

5. Necesitamos un puente entre el pin D3 y RTS. Lo que he hecho en lugar de un puente de soldadura es he poner encabezados de ángulo recto en mi mochila y sólo utiliza un puente de cabeza de perno pero cualquier método de las dos clavijas de conexión funcionará.
6. Una vez que el módulo está conectado a su ordenador, necesitamos cambiar algunas opciones en el administrador de dispositivos para ir adelante y abrir los administrador de dispositivos los equipos. Este paso es sólo para usuarios de Windows.
7. Encontrar tu dispositivo en los puertos (COM & LPT) sección, clic derecho y seleccione Propiedades.

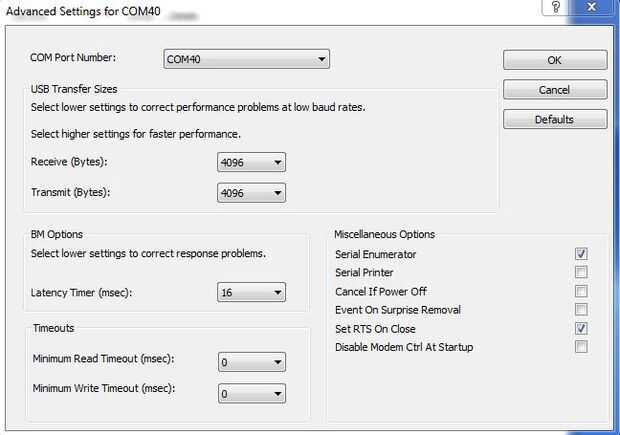

8. Ir a la pestaña Configuración de puerto y haga clic en el botón "Avanzadas...".
9. Aquí todo lo que tienes que hacer es Asegúrese de que está activada la casilla de verificación para establecer RTS en cerrar'.
10. Guardar los cambios y listo.
