Paso 10: Aprovechar el cableado!
Aprovechar su cableado esencialmente significa atar por lo que no se pueda mover alrededor de un montón. Sé que crees que las conexiones de soldadura son sólidas y no va a mover en cualquier lugar, pero que en realidad son. Quiere aprovechar el cableado de tal manera que cuando se mueve el cableado no ponga presión en los empalmes de la soldadura o en cualquiera de los componentes con patas poco bitty (es decir, resistencias o LEDs). Además, todo cable con alambre trenzado. Tarda un poco más en a través de conexiones de agujero, pero es mucho más flexible y puede tomar muchas más radios de curva antes de que encaje.
Aprovechamiento debe hacerse después de su caja mecánica. Otra vez, hice esta caja de acrílico con boxmaker (ver paso 6). También, vamos a usar un montón de 4" abrazaderas de plástico, y soy un gran fan de la utilización de adhesivo con respaldo zip tie los titulares para hacer el trabajo de aprovechamiento.

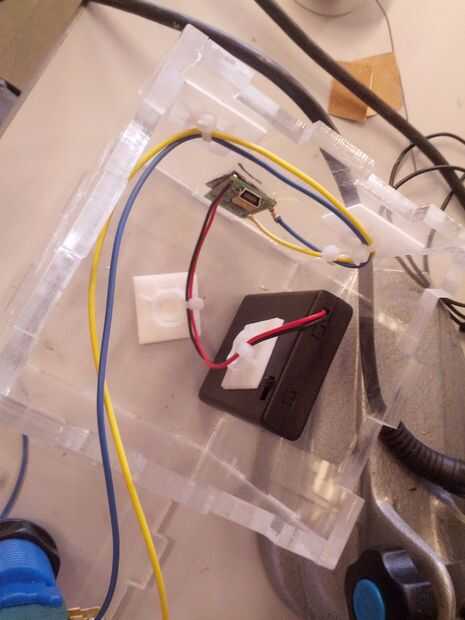

Tenga en cuenta cómo se hace. Los cables va a soporte de la batería también están atados a la base de acrílico. Esto lleva la tensión de las conexiones del microcontrolador. Tenga en cuenta que los cables que vienen desde el micro al botón se aprovechen en 2 lugares! Esto es porque la parte superior de la caja (que contiene el botón) tiene que retirarse un poco para llegar al compartimento de la batería. Por lo tanto, se necesita más alivio de la tensión en esta articulación.
