Inalámbrico de RF controlado fuego efectos (3 / 14 paso)

Paso 3: Conecte su wixel su placa de relé

OK! Paso 1 de realmente hacer algo más que gastar dinero y haciendo kits! Tiempo para sus propios cables de la soldadura.

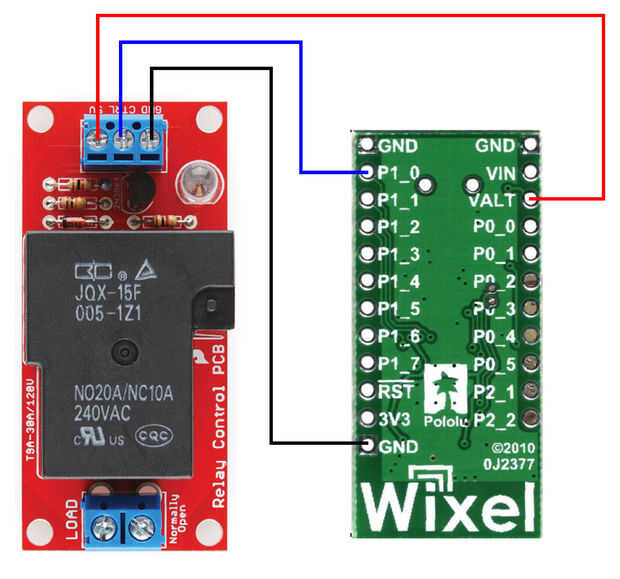

Usted tendrá que conectar su wixel a su placa de relé. Nota hay 3 cables en la placa de relé. Una es la alimentación de 5V y su tierra asociado, el otro es para el control. Necesita alimentación de 5V para el relé para controlar el mecanismo mecánico del relé y el LED a bordo. Si están alimentando su wixel con un cargador del USB 5V (como soy!), entonces usted será capaz a 5V de la fuente del perno wixel VALT. Conectar a 5V, conecte su favorito a tierra y luego conecte uno de los GPIOs Wixel a CTRL (estoy usando P1_0).
