Paso 5: Potencia tu wixel y su placa de relé

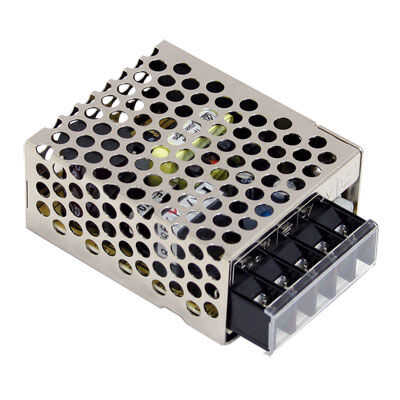

Para mantener la magia humo dentro de sus circuitos, que vamos a utilizar un convertidor AC-DC para convertir corriente alterna de 120V a 5V DC actual. Recomiendo usar este Coverter de AC-DC de 5V de Jameco.
¿Por qué debe usar una fuente de alimentación dedicada en lugar de una verruga de la pared y cable USB? Sobre todo para la robustez. Si tienes una fuente de alimentación pequeña dentro de su vivienda, puede usar terminales de tornillo y suelde las conexiones para asegurarse de que los cables de permanecen en el lugar. Conectores USB y enchufes de pared no están realmente diseñados para tomar una paliza en la parte trasera de una camioneta en el camino a un evento. Además, el agregado grueso de la cubierta plástica en todos los conectores se ocupará de valiosos bienes raíces dentro de sus cajas receptoras.
Lo he intentado usando reguladores de verrugas de pared y cables USB en lugar de una fuente de alimentación dedicada y han tenido muy mala suerte durante largos períodos de tiempo. Sin duda, recomendaría utilizar la fuente de alimentación.

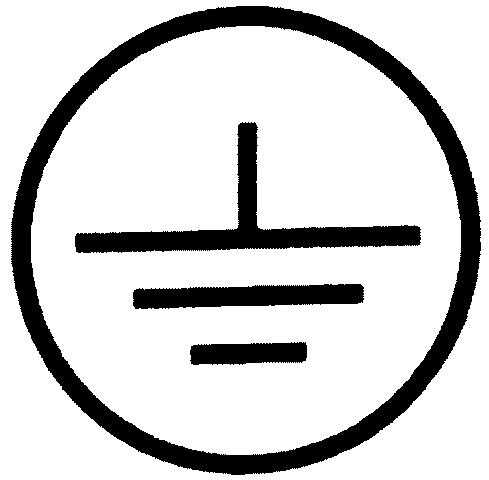

Después de tener su fuente de alimentación, usted necesitará fijar wixel y entrada de corriente alterna. El verde alambre desde el cordón de alimentación (tierra) va el
, el cable blanco de la entrada de CA va a la "N" (neutral), y el cable negro de la entrada de CA va a "L" (para vivir). Si no tienes un cable verde, no está utilizando un cable a tierra!

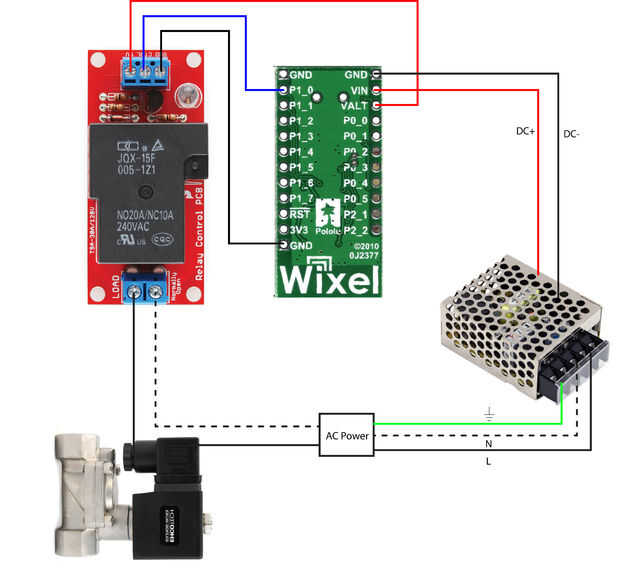

A continuación, usted querrá conectar un cable desde la salida de DC + a VIN wixel y DC-salida a una toma de tierra disponible en el wixel. Revise el diagrama de cableado!
