Inalámbrico de Robot V2 (soporte WiFi y Bluetooth) (6 / 9 paso)

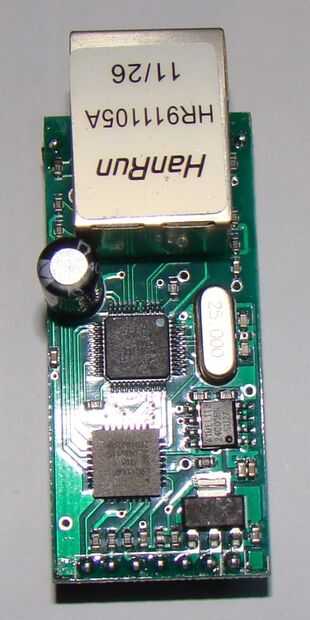

Paso 6: Serie al convertidor de Ethernet

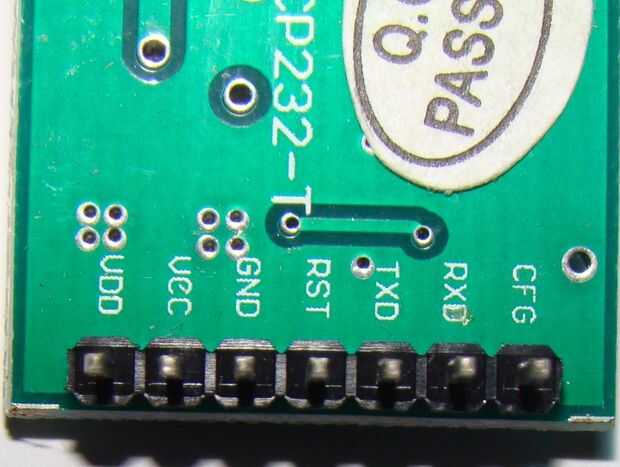

Conectar:
VDD a 5 voltios.
Toma de tierra para negativos.
RX al TX del ATmega16.
TX a RX del Atmega16.
CFG: el modo Normal cuando se conecta al positivo, modo de configuración cuando se conecta al negativo.

También RS232 al módulo TTL requerido para configurar este módulo.

Puede descargar todos los documentos desde el sitio web mencionado.

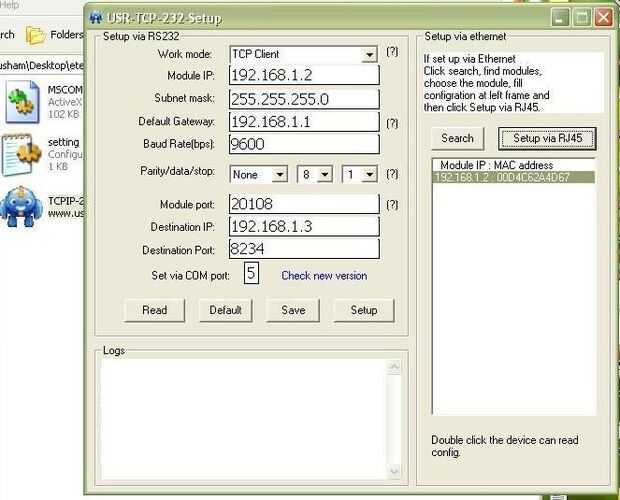

Para este proyecto configurar el ajuste para el convertidor como abajo:
Modo de trabajo: TCP/IP clinet.
Módulo IP: 192.168.1.2
Máscara de subred: 255.255.255.0
Puerta de enlace predeterminada: 192.168.1.1 (IP del punto de acceso).
Parada de los datos de paridad: Ninguno /8/1
Destino IP: 192.168.1.3 (portátil IP).
Puerto de destino: 8234.
Velocidad en baudios: 9600
