Inalámbrico de sistema de ignición del cohete modelo (1 / 4 paso)

Paso 1: Herramientas y suministros

Para construir el sistema de encendido del cohete, necesitará disponer de unas herramientas básicas junto con los siguientes suministros. La mayoría de la electrónica y el hardware en este proyecto puede ser comprada fuera de eBay o de tu local electrónico tienda como Jaycar.

Herramientas:

  • Voltímetro de
  • Pegamento
  • Destornilladores
  • Termoencogibles
  • Llave inglesa
  • Cautín y soldadura
  • Dremel, taladro portátil o taladro

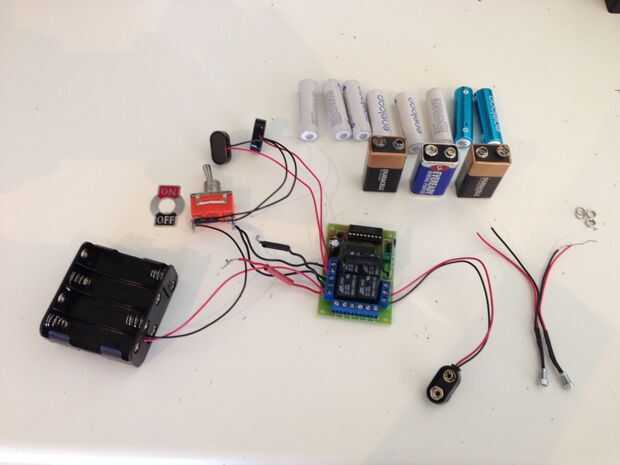

Fuentes:

  • Cubierta plástica - utilicé un 197 x 113 x 63 mm ABS caja - yo tengo la mía de jaycar au $7 pero recomiendo una caja con bisagras como usted a apertura y cierre que cambie las pilas - ver aquí
  • Dos canales receptor de radiofrecuencia [RF] - Similar al garaje puerta de control remoto - encontré un cuatro canal una aquí para AU $11 incluyendo el envío gratis
  • Un interruptor de 12v "cohete"
  • Tres baterías de nueve voltios *
  • Ocho AA recargable baterías *
  • Tres nueve voltios Batería conectores * - 90c - ver aquí
  • Un ocho AA batería titular * - sobre $2 por Jaycar - ver aquí
  • Uno rojo y uno verde 12v Lámpara indicador - sobre $3,50 cada - ven aquí
  • Longitud del altavoz cable - utilicé tres metros pero puede uso más corto o más largo dependiendo de cómo lejos desea que el cuadro de encendedor de su cohete - algo similar a este.
  • Varias longitudes de cable eléctrico - tenía por ahí mina de proyectos anteriores - usted probablemente quiere rojo y negro para que sea fácil identificar el positivo y negativo al soldar.
  • Clips de aligator - usted puede comprar estos baratos y en grandes cantidades porque son va a conseguir tostadas cada lanzamiento!

* En términos de las baterías puede usar lo que quieras mientras tienen mAH decente. Si cambie las pilas que necesita buscar en el uso de conectores de batería diferentes. Básicamente necesitas tener tres conexiones de la batería diferentes - uno para el receptor de RF, uno para los conductores de"leña" y LED "armado" y el último para encender el LED "seguro".
