Paso 2: Reverso-Ingeniero el circuito: parte 1

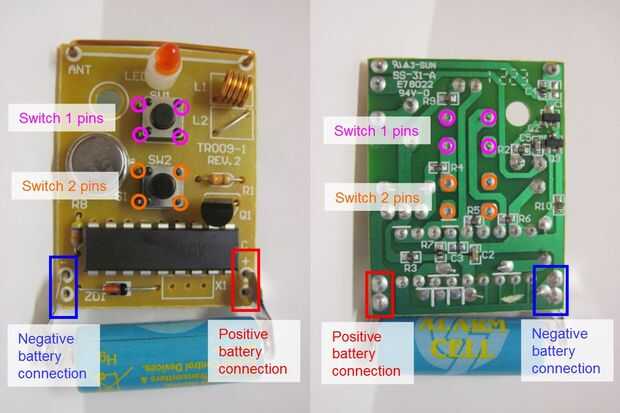

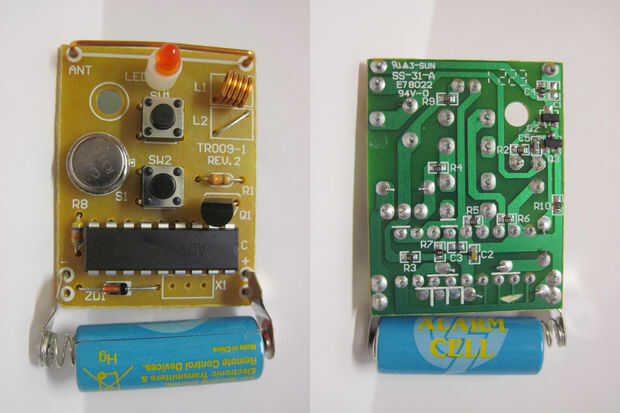

¿Por lo tanto, lo que ocurre cuando miramos la placa de circuito? Las dos primeras imágenes, mostrando fotos al lado de ambos lados de la Junta, dan una idea aproximada de las cosas que nos importan. Hay una batería, que cuenta con terminales positivo y negativo, conectados a la tarjeta. Hay dos interruptores de botón, con SW1 y SW2 en la tarjeta de circuito, correspondientes a los botones de encendido y apagado de la caja exterior de plástico, respectivamente. Cada uno de estos interruptores tiene cuatro pines conectados a la placa, en la segunda imagen de arriba. Por lo tanto, queremos saber qué hacen estos botones - una buena manera de empezar es averiguar cuáles son los voltajes en los pines cuando se empujan los botones.

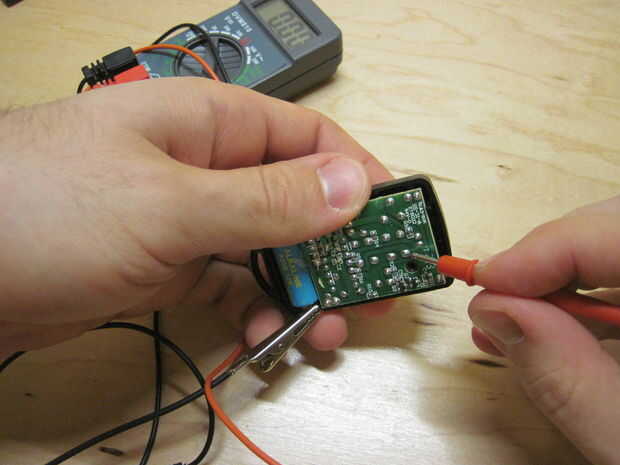

Esto es donde tu multímetro va a venir bien. Si usted necesita ayuda con un multímetro, consulte este tutorial de SparkFun o de amigos de la ciencia (divulgación completa: trabajo para amigos de la ciencia y escribí este tutorial). Usted querrá fijar sonda negra de su multímetro para el terminal negativo de la batería (esto es dónde los cocodrilo clips muy prácticos). A continuación, utilice la punta de prueba roja para medir el voltaje en cada pin cuando:
- Nada se presiona
- Se pulsa el botón ON (SW1)
- Se pulsa el botón de apagado (SW2)

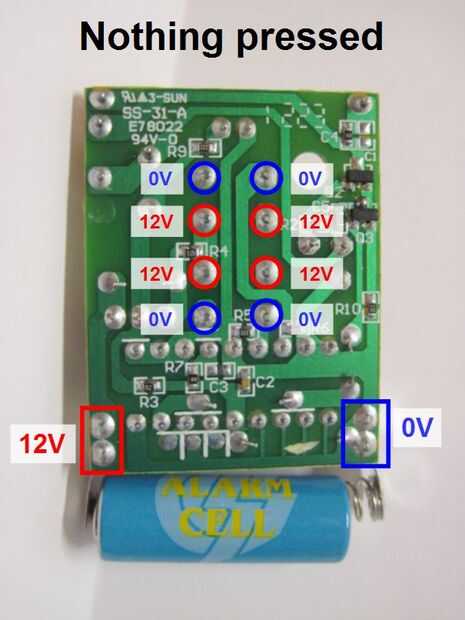

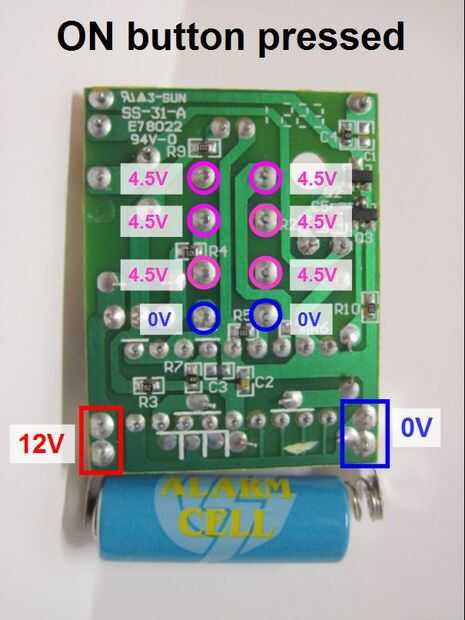

Las últimas tres fotos de arriba muestran los resultados de mis medidas. Parece que, cuando no se presiona, todas las clavijas se sientan en 12V o 0V. Sin embargo, cuando se presiona cualquier botón, algunos de los pines 0V ir hasta 4.5V (y algunos de los pins de 12V también ir a 4.5V). ¿¿Nos dice? Esto significa que el control remoto está utilizando probablemente lógica digital, donde una señal de 5V es considerada "alto" (o verdadero) y una señal de 0V se considera "baja" (o falso). Si no está familiarizado con la lógica digital, revisa este recurso de SparkFun en niveles lógicos o el artículo de Wikipedia.
Por lo tanto, ahora sabemos cómo los voltajes de los pines de botón cambian cuando se empuja. El siguiente paso es averiguar que de esos pines están conectados a las entradas en la viruta - el gran rectángulo negro que actúa como el "cerebro" del circuito.
