Paso 5: Construir el circuito
1. Alinee el Raspberry Pi, protoboard y remoto izquierda a derecha como se muestra.

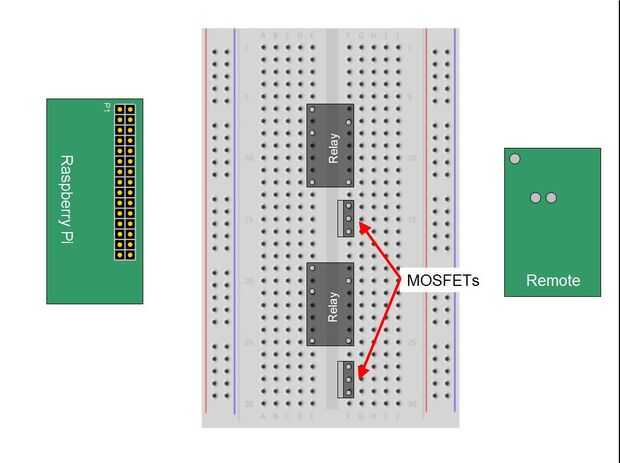

2. Complete su tablero con los dos MOSFETs y dos relés. Prestar atención a la orientación basada en los pasadores de los relés (un lado tiene tres pines, al otro lado sólo tiene dos) y las grandes "fichas" en la parte posterior de los MOSFET (mirando a la izquierda en mis diagramas).

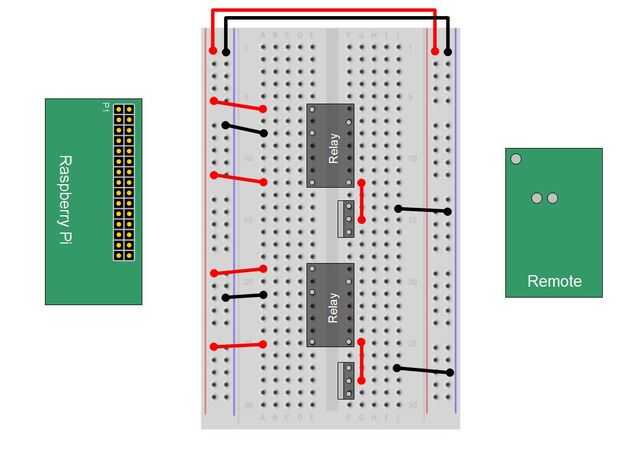

3. Utilice cables de puenteo para hacer las conexiones en el protoboard como se muestra en el segundo diagrama.

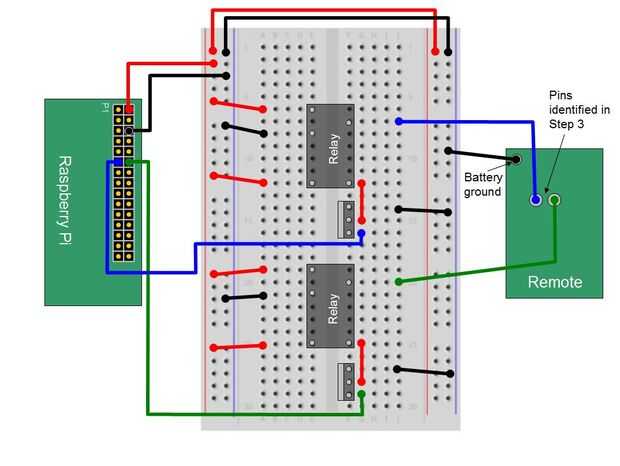

4. Utilice cables de puenteo para realizar conexiones externas en el mando y el Raspberry Pi, como se muestra en el tercer diagrama. Unas notas:
- Sólo he demostrado los pines del mando a distancia que usted necesita para conectarse, en lugar de dibujar todo el circuito. Usted ya soldado los cables de puente a los pines en el paso 4, así que debería poder plop sus otros extremos en el protoboard.

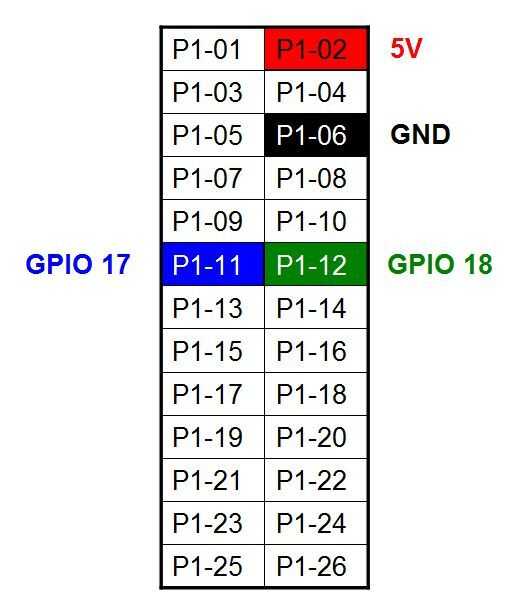

- Esto es donde la frambuesa Pi pin tremendamente intuitivo esquema de numeración puede ser muy confuso para un usuario nuevo, especialmente si estás acostumbrado a un Arduino. No entraré en detalles aquí - esta página tiene una buena explicación si se desplaza hasta una palabra acerca de GPIO perno"enumeraciones...". Que he proporcionado un diagrama simplificado que destaca los pernos que debe utilizar para este proyecto, que se espera que sea menos confuso que el diagrama en su Wiki inicialmente era para mí. Punto de ser, necesita conectarse a + 5V (P1-02), GND (P1-06), 17 GPIO (P1-11) y GPIO 18 (P1-12), como se muestra.

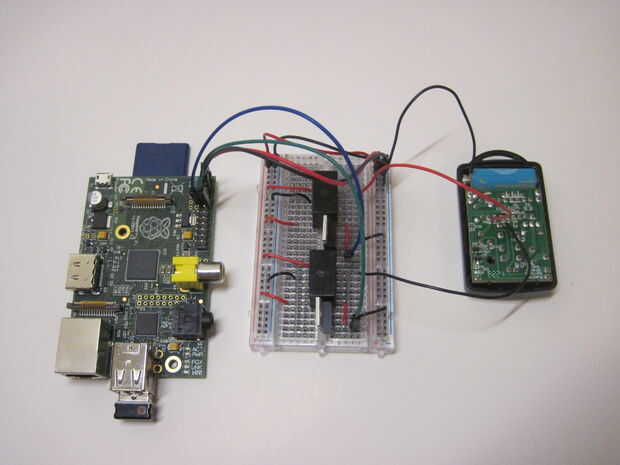

- Los colores que utilicé en mis diagramas no coinciden con fotos de mi circuito físico perfectamente, porque sólo tenía cable de conexión rojo y negro. Puede utilizar cualquier esquema de color que desee, como tienes las conexiones bien.
