Inalámbrico de transferencia de energía mediante circuito de joule thief (2 / 4 paso)

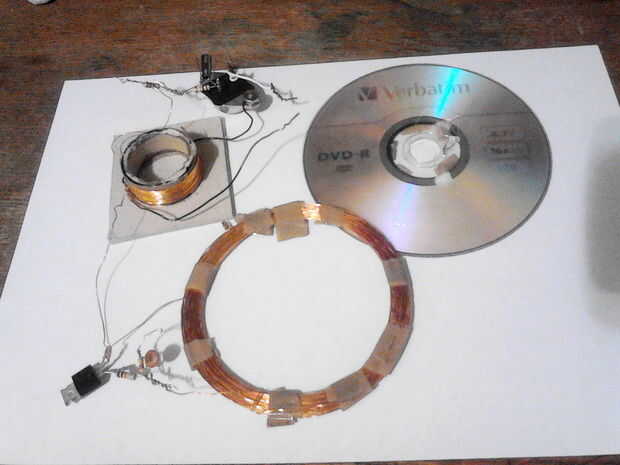

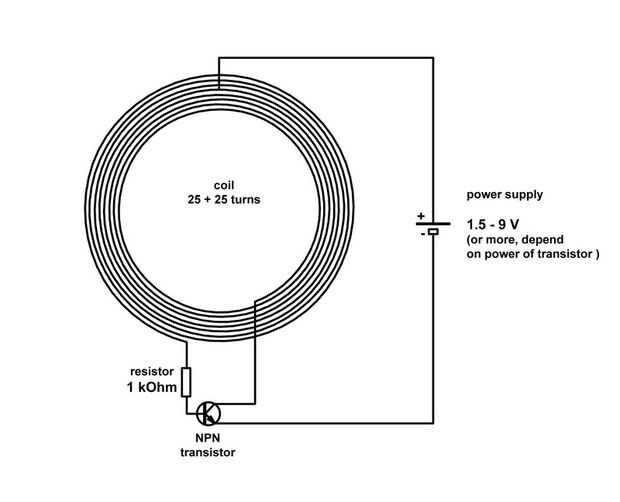

Paso 2: El circuito

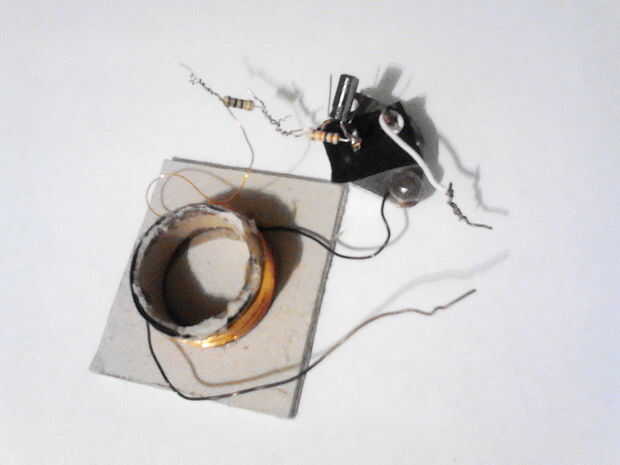

Añadir resistencia y transistor

Conecte el cable de un lado de la bobina a una resistencia de 1 kOhm, simplemente Envuelva el alambre en él.

A continuación conectar gratis resistencia terminal a la base del transistor NPN. Conectáramos directamente, sólo girar, resistencia son bastante fáciles de doblar.

Conecte el otro extremo libre de la bobina con el colector del transistor.

Al final, pocos centímetros de alambre, ambos extremos de la tira y conecte un extremo emisor del transistor.

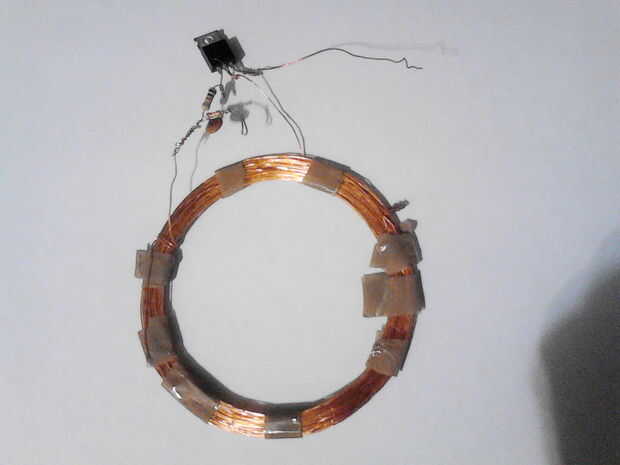

Ahora tu JT es completa, terminal media, torcido de la bobina es positiva conexión y cable conectado al emisor del transistor es el terminal negativo.
