Inalámbrico infrarrojo rojo dispositivo de detección perimetral (1 / 7 paso)

Paso 1: Reunir piezas

Todas las piezas deben estar disponibles en Amazon. EBay tiene mejores precios y la disponibilidad en algunos artículos. Como la mayoría de las secciones se puede excluir del diseño y todavía funcionará, sólo comprar las piezas que desee. Por supuesto se puede cambiar LED hacia fuera para cualquier color.

Lista de partes:

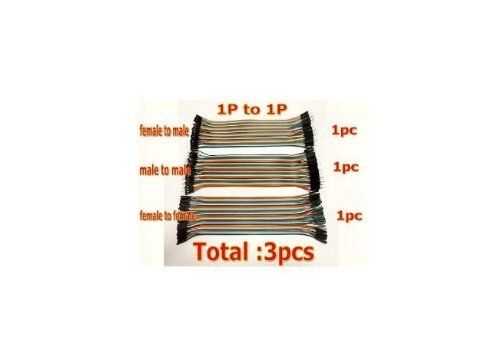

1 x RioRand 3 x 40 P 20 cm Dupont alambre Jumper Cable 2,54 1 P-1 P

Macho/hembra-hembra/hembra-macho

http://Smile.Amazon.com/GP/Product/B00J5NSOVA/Ref=oh_aui_detailpage_o00_s00?ie=UTF8&PSC=1

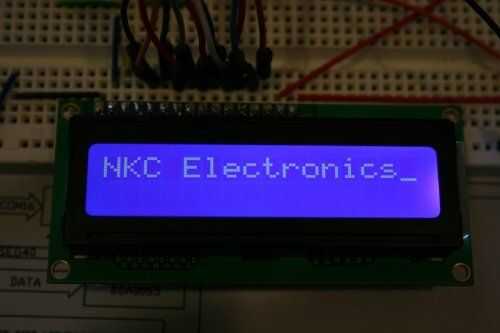

1 x 16 x 2 LCD módulo azul retroiluminación de 5V de Arduino

http://Smile.Amazon.com/GP/Product/B004MGXOUQ/Ref=...

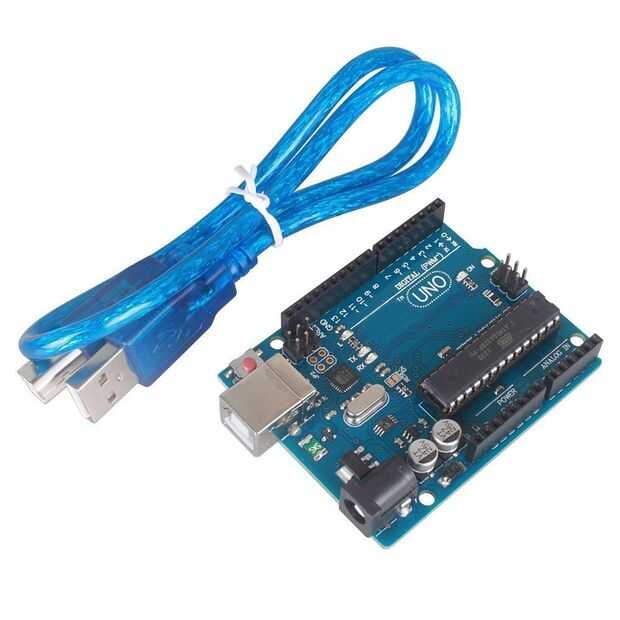

2 x Arduino Uno

IEIK UNO R3 Junta ATmega328P con Cable USB para Arduino-
Compatible con Arduino UNO R3 Mega 2560 Nano Robot

http://Smile.Amazon.com/GP/Product/B00P2FX9WY/Ref=...

Algunas otras versiones de Arduino pueden funcionar pero no pude conseguir la comunicación con la Mega

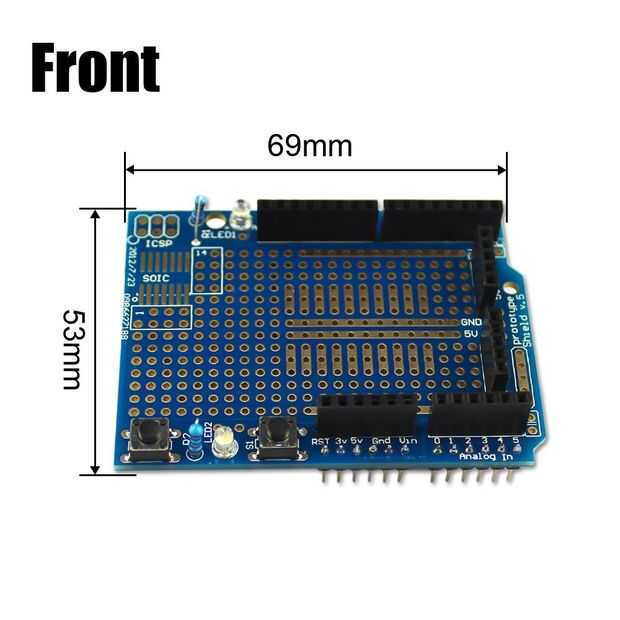

2 x Zitrades prototipos prototipo escudo + Mini protoboard +

Gratis Cable de puente para Arduino UNO Maga Nano Robot debido

http://Smile.Amazon.com/GP/Product/B00INLIQ2W/Ref=...

No es necesario pero el mini protoboard viene con es excelente para el cableado de este

2 x 2013newestseller X 5 nuevo HC-SR501 ajustar infrarrojos piroeléctrico

Módulos de Detector infrarrojo PIR Motion Sensor

http://Smile.Amazon.com/GP/Product/B00FDPO9B8/Ref=...

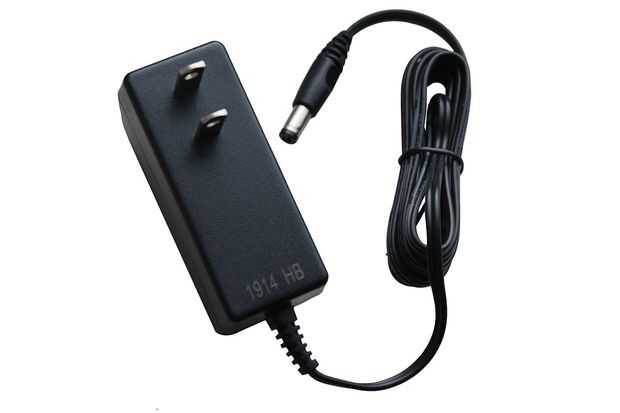

2 x AZN Express | DC12volt adaptador de corriente Slim de 1Amp

http://Smile.Amazon.com/GP/Product/B00HQMN638/Ref=...

Cualquier fuente de alimentación de Arduino normal está bien.

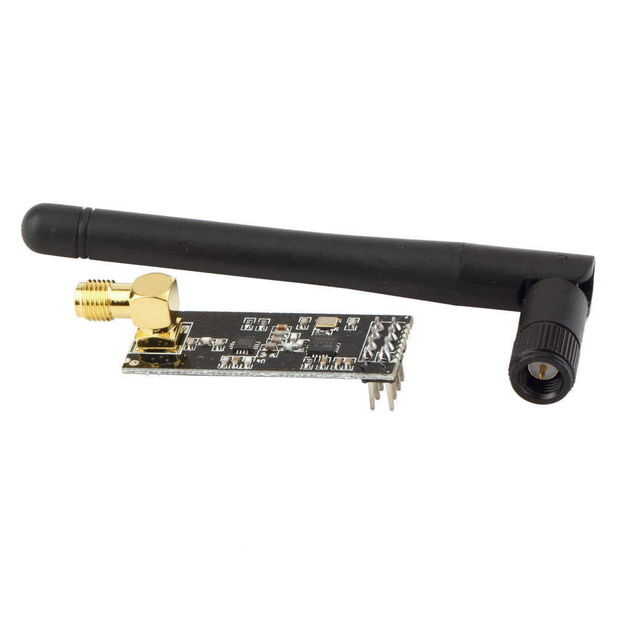

2 x NRF24L01 + módulo de transceptor inalámbrico 2.4G antena SMA

MCU Arduino

http://smile.amazon.com/Nrf24l01-Antenna-Wireless-Transceiver-Communication/dp/B00OIQ8FS6/ref=sr_1_fkmr1_1?ie=UTF8&qid=1430788043&sr=8-1-fkmr1&keywords=2+x+NRF24L01+%2B+2.4G+Wireless+Transceiver+Module+%2B+SMA+Antenna

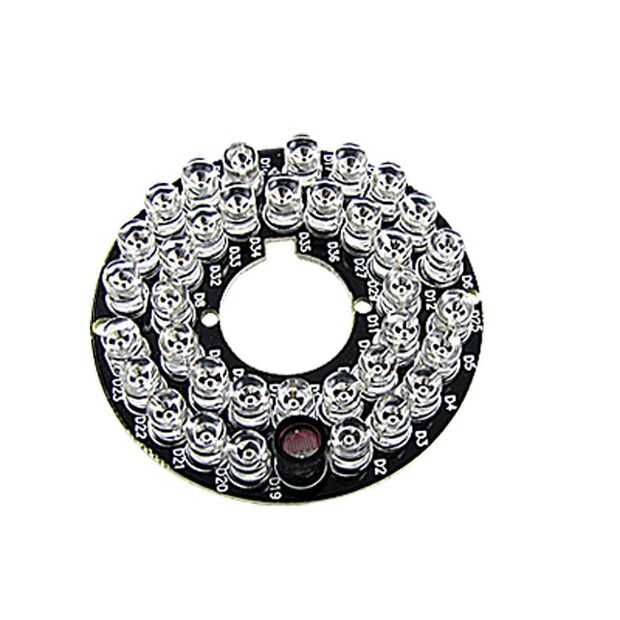

1 x 2" redondo Junta 36 IR rojo LED lámpara para CCTV seguridad

Cámara

http://Smile.Amazon.com/GP/Product/B0056XFS5S/Ref=...

1 x LED Junta sola cabeza Pin 2 conector alimentación de CCTV cámara CCD

5 x cable

http://Smile.Amazon.com/GP/Product/B007PQ0V6A/Ref=...

Éstos van con la lámpara de LED rojo de IR arriba

2 x caja de campo Plano guía serie 3449 tamaño policarbonato

http://Smile.Amazon.com/plano-Guide-3449-Polycarbonate-Field/DP/B003JFU652/Ref=sr_1_1?ie=UTF8&qid=1430788401&Sr=8-1&Keywords=plano+Guide+series+3449+size+Polycarbonate+Field+Box

1 interruptor de x SPDT

Nadie va a hacer, mina rescatados de un juguete viejo.

1 potenciometro de 10 k de x

1 x resistencia de 1 k Ohm

resistencia de 2 x 220 Ohm

1 x LED IR

1 x LED rojo

1 x MOSFET IRF 520

1 x pila de 9V
