Paso 2: Cortar la Keytar
El plan es construir un circuito de entrada MIDI como se describe en la especificación MIDI, alambre un XBee hasta su salida, pegarlo dentro de la keytar y pase los cables desde el parte trasera del puerto de la keytar MIDI OUT a la entrada de nuestro circuito de entrada MIDI. En este paso nos abren el keytar y empalme en algunos cables de la conveniente y soldar los cables en la parte posterior del puerto MIDI.

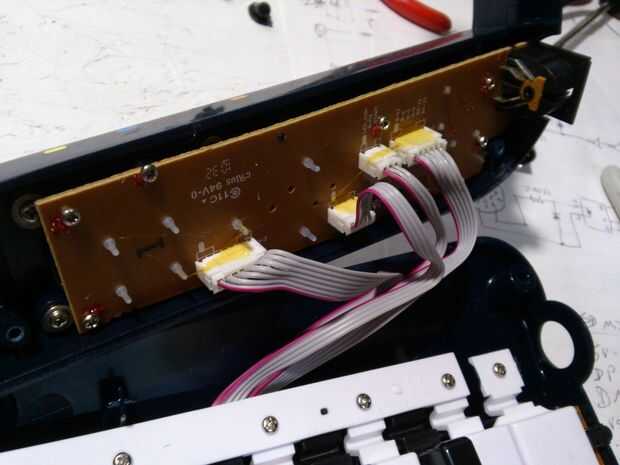

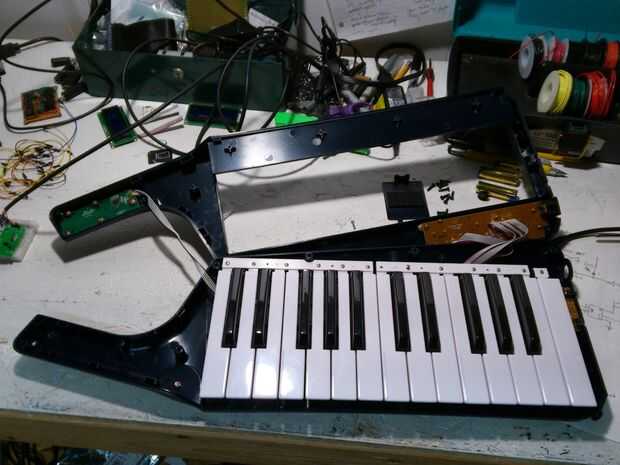

Retire todos los tornillos en la parte posterior de la caja del controlador. Hay cuatro que son más cortos que los otros que en la parte posterior de la keybed - hacer un seguimiento de estos y donde van. Voltee el regulador, separar las dos mitades de la caja un poquito, a continuación, deslice la parte superior la mitad adelante y alrededor de la parte delantera de las teclas, luego gírela hacia atrás y cubierta todo abierto como se muestra en la imagen.
Vamos a utilizar las líneas VDD1 y GND que el sensor de contacto para alimentar nuestro circuito - podemos llegar a ellos fácilmente sin desarmar el regulador de todo (aunque revisa el desmontaje en el apéndice si tienes curiosidad), y hay un espacio libre cerca de donde nosotros podemos pegar el XBee. Recorta mis puntas de prueba de multímetro en estos cables y parecen llevar una agradable, constante de 3, 3V no importa lo hagas en el keytar. Esto puede afectar la gama de lo XBee un poco, pero ya que la energía es proporcionada por 3 AA (3 × 1, 5V = 4, 5V max), es mi suposición que todo dentro del controlador se ejecuta en un 3.3V regulado para que la tensión permanece constante. Por lo tanto, que es probablemente como bien como vamos a llegar, pero bueno, baja potencia es el nuevo algo algo.

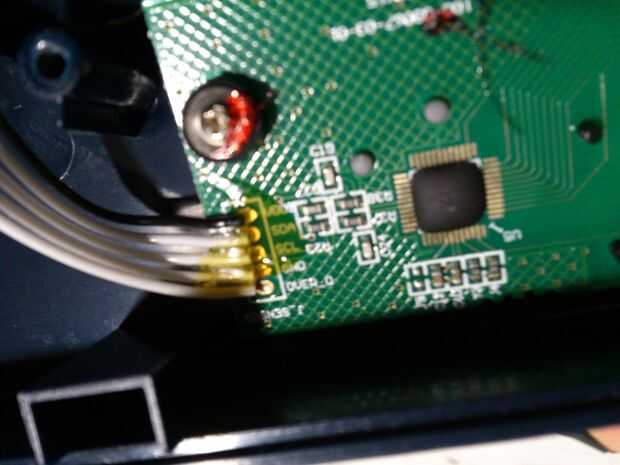

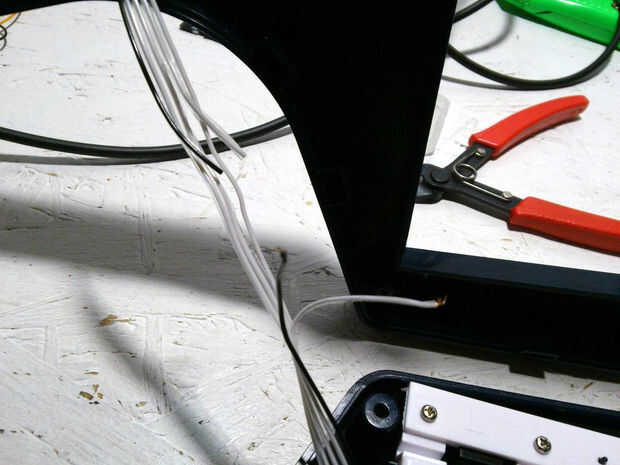

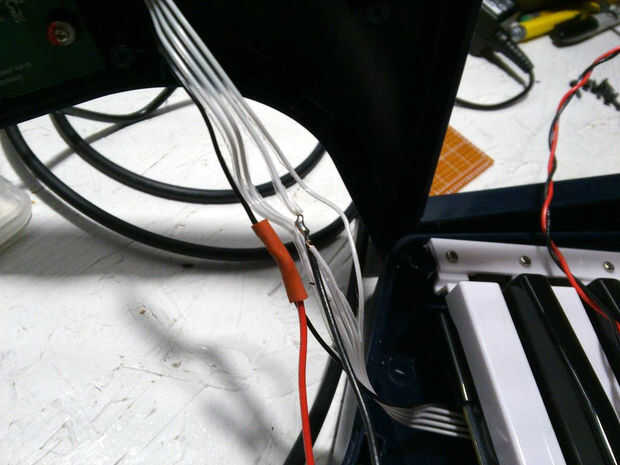

Puedes ver qué líneas de + 3.3V (VDD1) y GND mediante la lectura de la serigrafía (ver imagen). Utilice un cúter cortar sobre una longitud de 6cm de estos dos de la cinta plástica de unirse a los cinco hilos de corriente para el sensor de contacto PCB. Luego cortar en el centro y tira de los extremos libres. Deslice un poco de encogimiento de calor en uno de los cables, luego soldar un nuevo cable a cada par de cables que corta. Deslice el encogimiento del calor en los cables pelados y encogimiento hacia abajo para guardar cosas de cortocircuito.

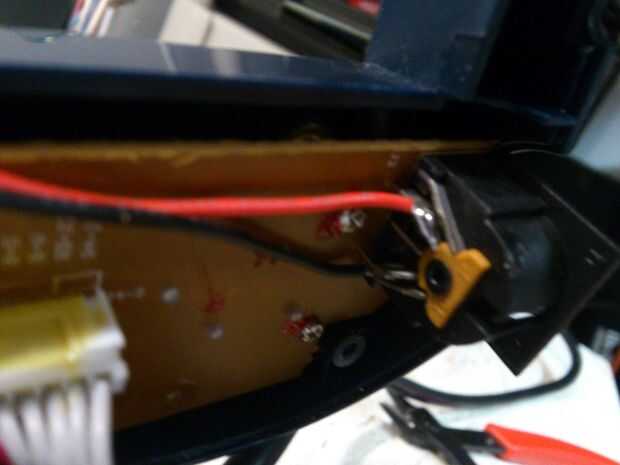

Ahora para el puerto de MIDI. Soldar un par de cables a los pines 4 y 5 (los pasadores a ambos lados del perno central, ver imagen). Los cables deben ser lo suficientemente largos para llegar a alrededor de la parte superior de la keybed y hacia donde va el circuito de XBee/MIDI IN a sentarse justo al lado del sensor de contacto. Te recomiendo un montón de soldadura y un hierro caliente para obtener una buena adherencia y luego asegurar los dos cables a la placa justo detrás del puerto con un poco de cinta de electricista, para reducir la tensión en la soldadura las juntas y mantenerlas de palomitas gratis.
