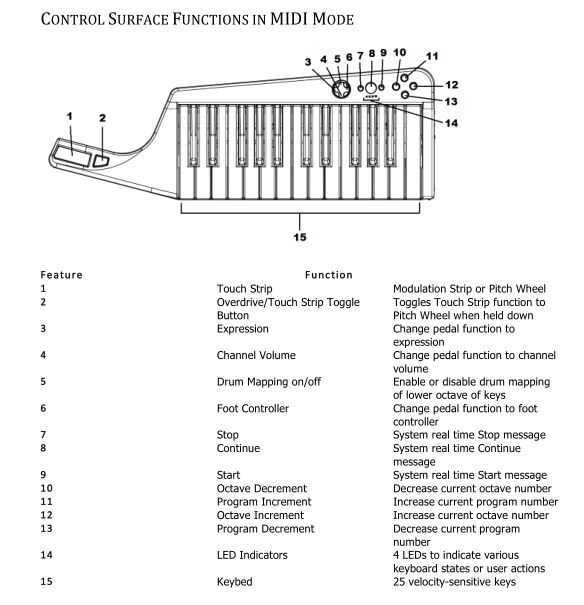

Paso 4: Receptor MIDI y USB interfaz
Ahora construiremos una pequeña caja de la vivienda el otro XBee, un circuito de salida MIDI y una interfaz USB que te aprovechables de un cable de interfaz USB-MIDI barato. Podemos conectarlo a un ordenador mediante el puerto USB y reproducir sonidos en una DAW, o energía con un adaptador de 5V y conecte un módulo de sonido o sintetizador/sampler en el puerto de MIDI.
Hay un montón de barato (~ $6) interfaz de MIDI a USB cables flotando por ahí que parecen que falta algunos componentes importantes en el lado de MIDI - particularmente el optoacoplador que utilizamos en nuestro circuito de entrada MIDI. Puede ver su silueta en la serigrafía en las imágenes de dos ejemplo. Quién sabe por qué no es, tal vez todavía funcionan a veces. Lo que funciona (y probablemente oculta bajo esa gota negra) es la interfaz MIDI USB compatible con la clase. Sólo enviamos los datos en serie que salen de lo XBee en esto, y cuando conecte a un ordenador, aparecerá como un dispositivo MIDI. También te enviaremos a la serie de datos a un circuito de salida MIDI para que podamos usar dispositivos heredados en el conector 5-pin - no dude de omitir esto si usted ha decidido DIN está muerto.

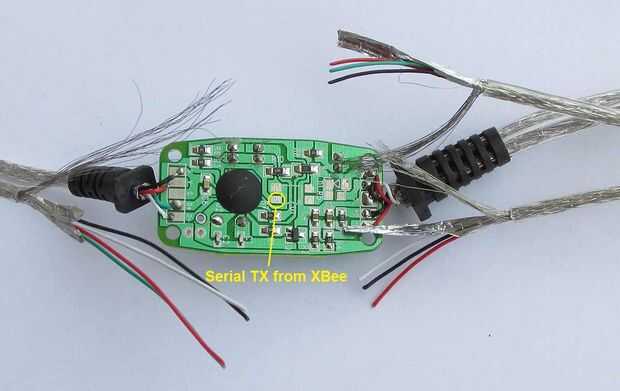

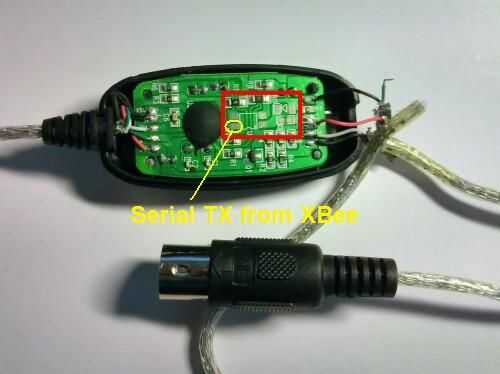

Crack abre el cable MIDI USB barato y revisa la tarjeta de circuitos dentro. Encontrar el contorno de la serigrafía en la que debería ser el optoacoplador y las almohadillas donde se suelda el cable USB en. Debe haber serigrafía indicando que son 5V (rojo), GND (negro) datos + (verde) y datos-(blanco). Deberá confiar en los colores de los cables si no existe. Datos MIDI serie (TX de lo XBee) deben ir en el cojín situado donde debe ser el pin 4 del optoacoplador - he circundado en amarillo en las imágenes. Las pastillas en mi fueron bastante grandes que podía perforar agujeros en la PCB y pins de cabecera en lugar de la soldadura. Esto hizo más fácil caber en perfboard, pero podría no funcionar si el tuyo es fabricado diferentemente, en cuyo caso los cables directamente en los cojines de la soldadura.

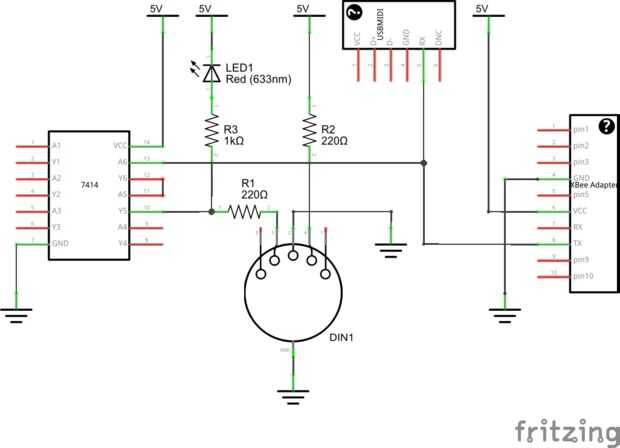

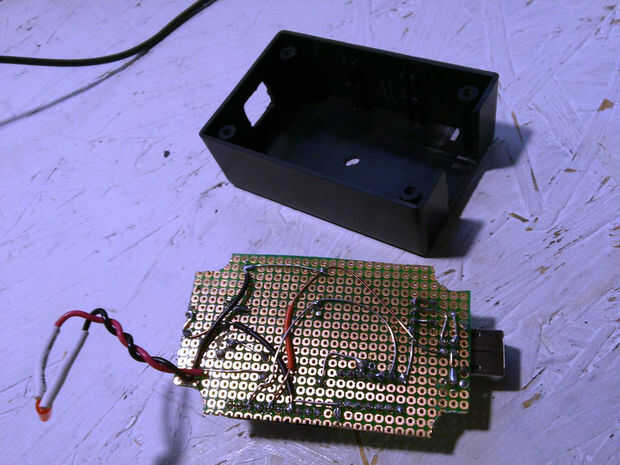

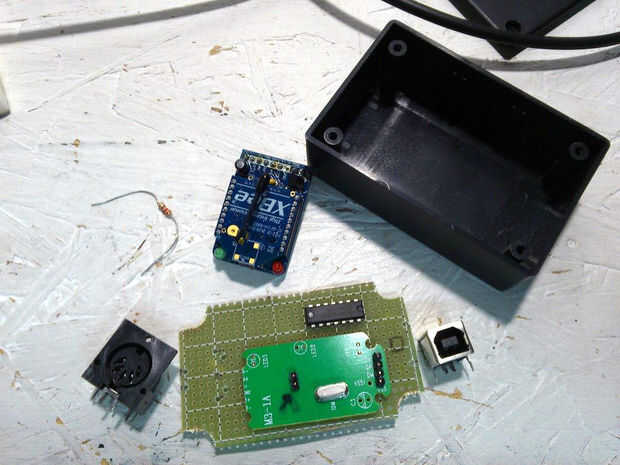

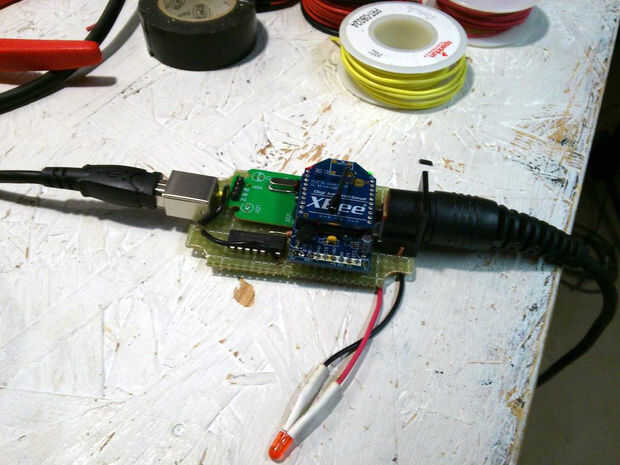

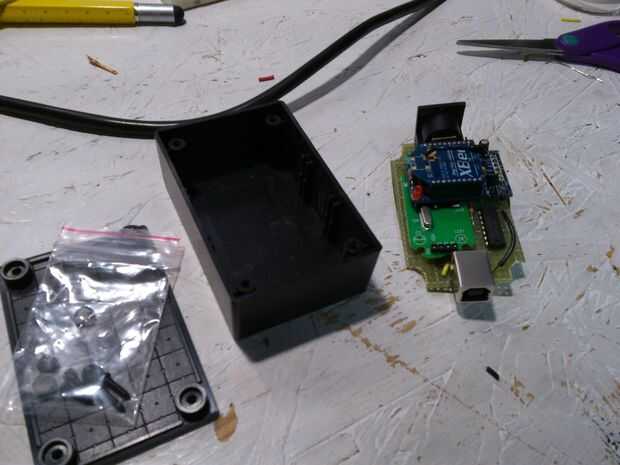

Construir el circuito que se muestra en el esquema de perfboard. Otra vez, el tamaño de la placa para que encaje perfectamente en el cuadro de. Como se puede ver en las imágenes, tenía que tener los XBee se sientan en la parte superior el cable MIDI barato PCB para obtener cosas para encajar en la caja. Usé algunos cinta aislante en la parte inferior del adaptador XBee para asegurarse de que nada en corto. El arreglo requiere de componentes hecho mi cableado debajo de la mesa directiva en un poco de un trabajo del destral, pero perfboard no tiene que ser bonito. Coloque el LED con los cables del vuelo por lo que se puede colocar sobresalga de la parte superior de la caja. Corte agujeros en la caja para lo puertos/LED (una herramienta giratoria es muy útil para esto) y montar todo. Me pareció que dimensionando la Junta de ajuste apretado en el cuadro, hay suficiente apoyo que enchufar cables no moverse el proto board o tensión de los empalmes de la soldadura para los puertos. Los componentes calcen bien bastante que otra vez no veo la necesidad de asegurar con pegamento caliente o separadores.

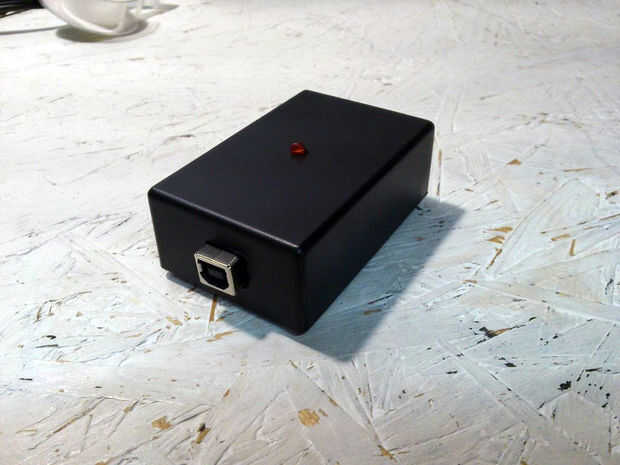

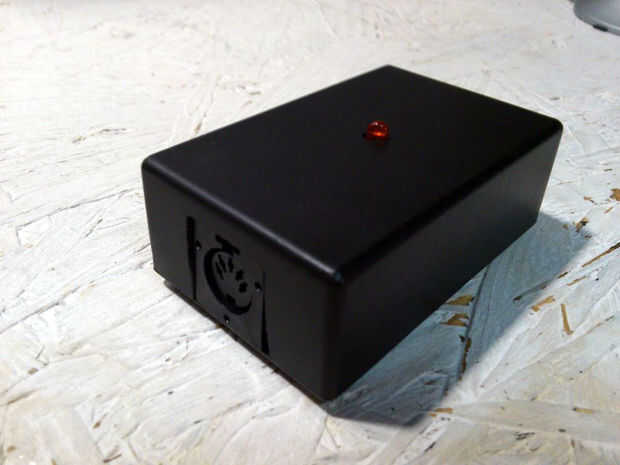

Atornillar el cuadro, escriba "BeeTar" sobre la cara, enchufe que en puerto USB de su computadora, fuego Ableton Live o algo, plantar un pie en los monitores y comienzo mecedora estilo inalámbrico!
