Paso 3: Soldar los cables de puente para el mando a distancia
+ 5V: rojo
GND: negro
1: azul
OFF1: gris
On2: amarillo
Apagado2: marrón
ON3: verde
OFF3: blanco
En las fotos de mi construcción real, sólo ves cables rojo y negro. Por supuesto puede utilizar cualquier colores prefieres - mi intención es que sea más fácil seguir el esquema de señalización en los diagramas, y pido disculpas que no coinciden a mis fotos exactamente (era esto, o perder el plazo para el concurso de Hacking de Hardware).

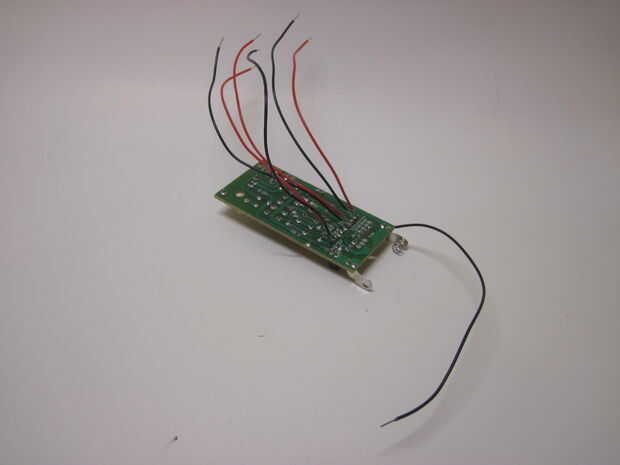

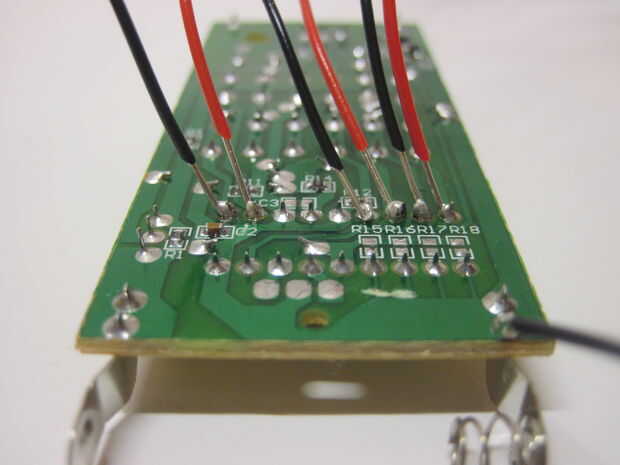

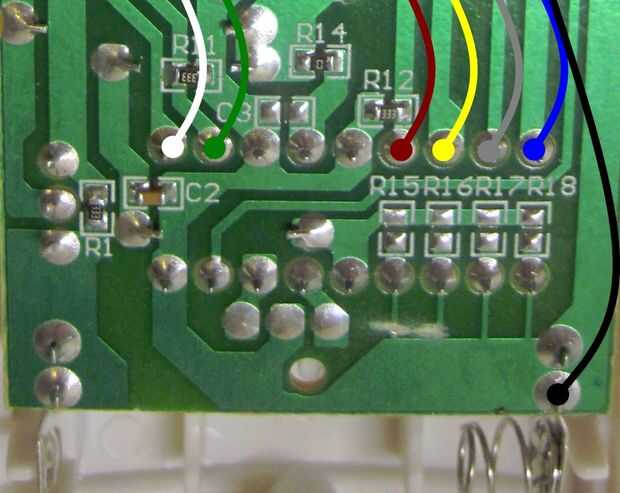

-Ahora necesitas soldar puente los cables a los seis pines identificados en el paso anterior, además de la terminal negativa de la conexión de la batería (esto hará que el circuito entero tiene un terreno común más adelante). Total de siete conexiones, como se muestra en las fotos (una foto "fake" con los cables codificados por colores en, así como una foto de lo real).

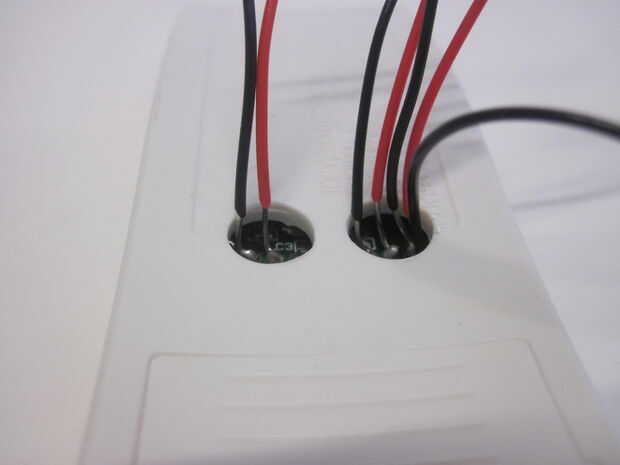

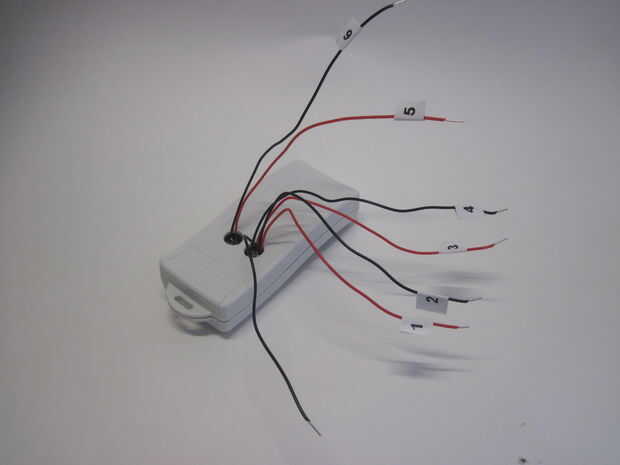

Opcionalmente, si desea proteger la tarjeta de circuitos un poco mejor, pueden perforar los agujeros en la parte posterior en el caso original del control remoto para los cables de puente a través de la alimentación. Sólo asegúrese de que usted puede hacer seguimiento de cual cable es cual. Usé un fabricante de etiqueta ya que no tengo alambre correctamente.
