Paso 1: transmisor:
A. bajo costo y fáciles de encontrar.
B. tiene buen alcance de transmisión.
C. la frecuencia del transmisor y del receptor se preestablecen, ningún ajuste es necesario.
D. baja interferencia.

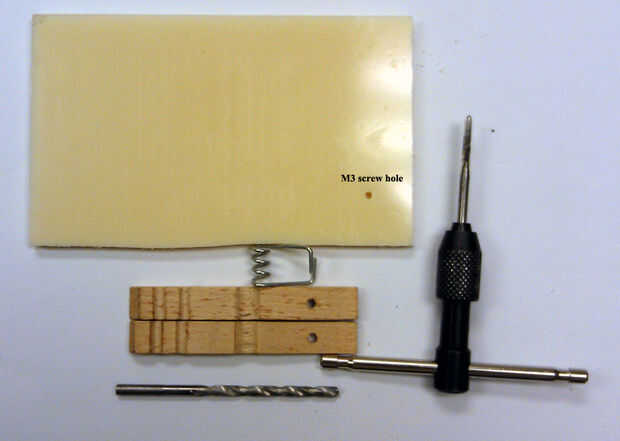

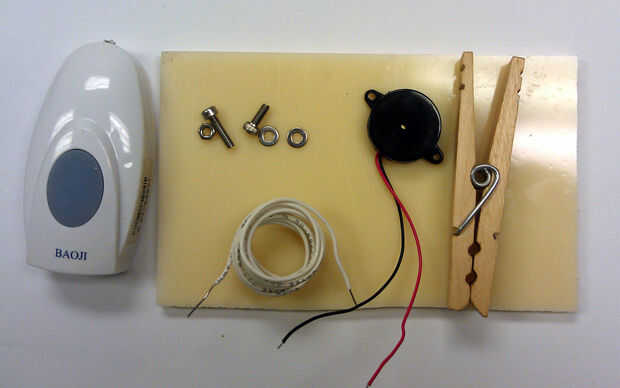

Sólo por diversión, hacer una llave de telégrafo usando un clip de resorte madera tipo ropa, dos tuercas de tornillo M3, M3X8mm tornillo y tornillo M3x12mm, dos arandelas M3, unos pedazos de gancho encima del alambre, algunas cintas de doble cara y un pedazo de tablero de plástico. (cuadro 1)

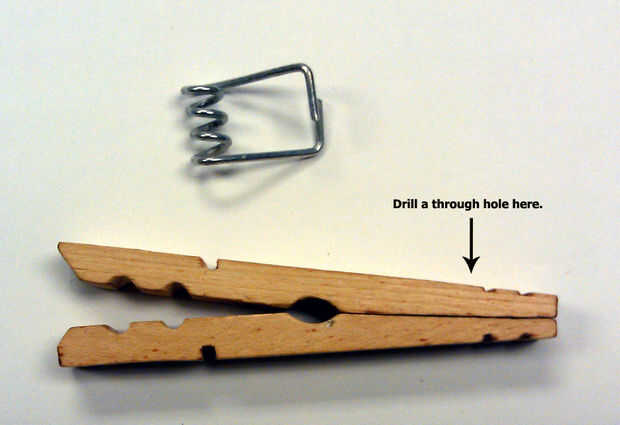

Tire del clip de ropa aparte y luego coloque dos pinzas madera juntos y eneldo un agujero. El agujero debe estar un poco más grande que el tornillo que se utiliza. Utilice una broca más pequeña para perforar un agujero cerca de la esquina del tablero plástico y M3 tornillo golpecito a golpecito del agujero. (cuadro 2 y cuadro 3)

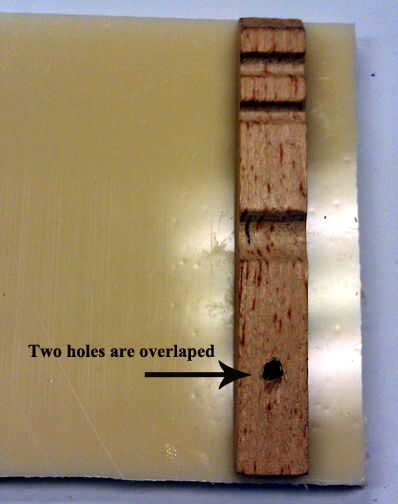

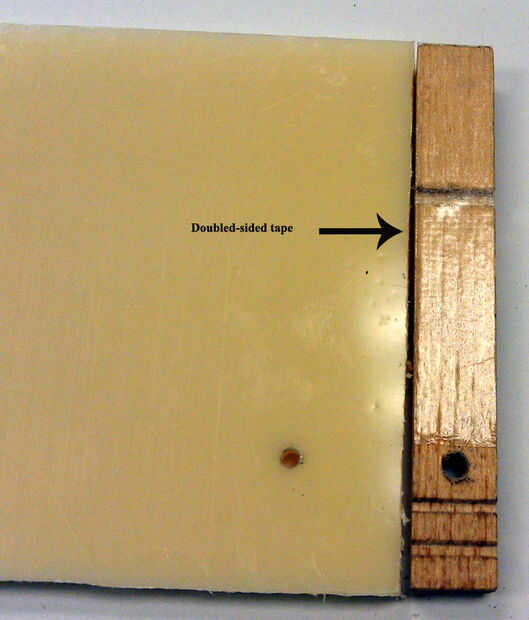

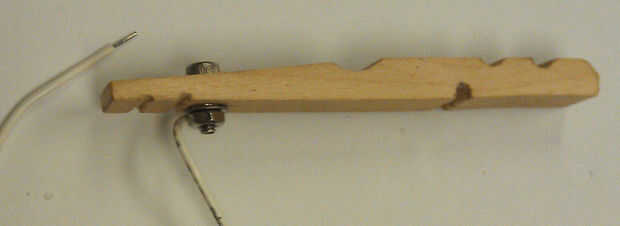

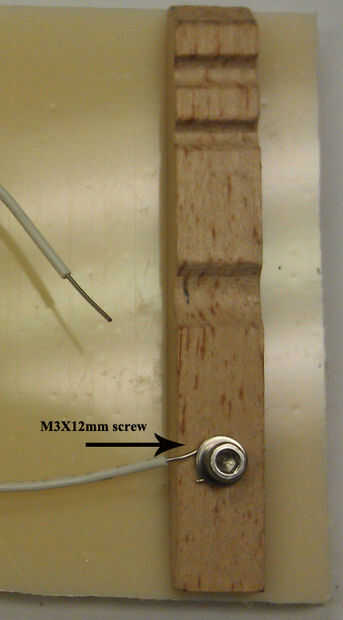

Poner un trozo pequeño de cinta de doble cara en una clavija de madera. Enlace de la peg en el tablero de plástico. Sobreponga el orificio en la clavija y el agujero en el tablero. Utilice el tornillo a un pedazo de gancho encima del alambre. (cuadro 4, 5 y 6)
Del mismo modo, la abrazadera de abajo otro pedazo de gancho encima del alambre en la otra clavija con tornillo y tuerca. (imagen 7)

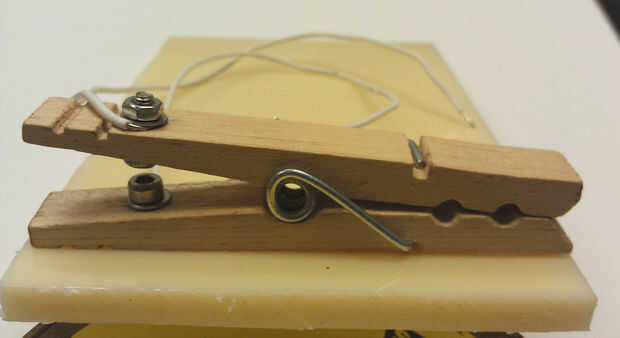

Vuelva a colocar la pinza de ropa juntos. Ahora la llave del telégrafo se acaba. Está actuando como un interruptor de pulsador momentáneo. (cuadro 8)

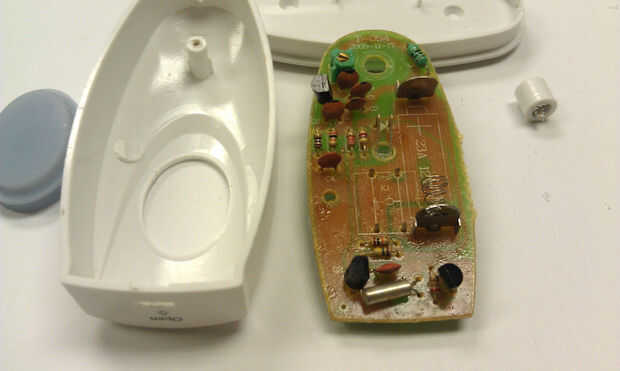

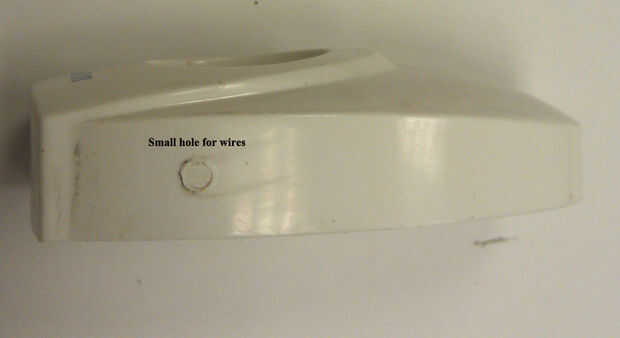

Abra la cubierta trasera del transmisor. Sacar la placa de circuito. Perfore un pequeño agujero en el lado de la caja de los cables de telégrafo clave y zumbador. (Foto 9 y 10)

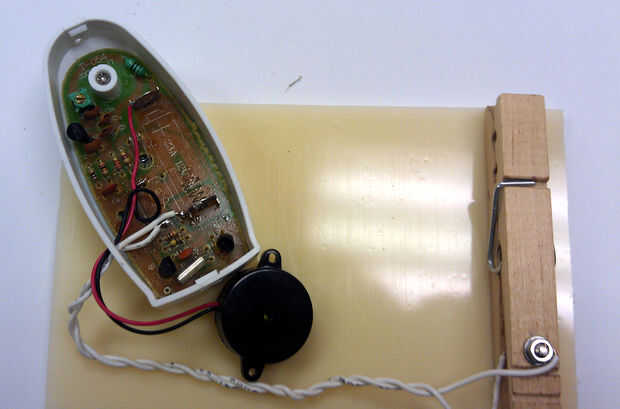

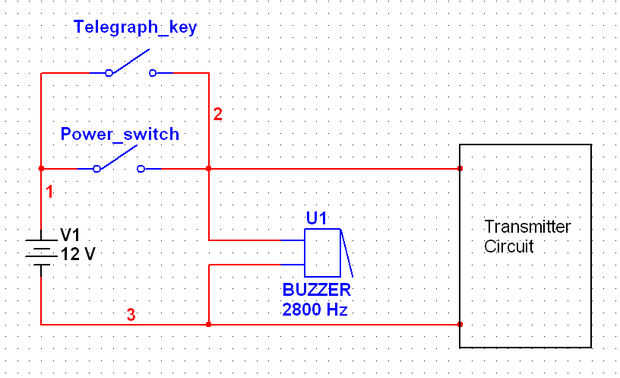

/ * Definiciones de estilo * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-prioridad: 99; mso-estilo-qformat:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen-top: 0; mso-para-margen-derecha: 0; mso-para-margen-abajo: 10.0pt; mso-para-margen-izquierdo: 0; línea-altura: 115%; mso-paginación: viuda-huérfano; fuente-tamaño: 11.0pt; font-family: "Calibri", "sans-serif"; mso-ascii-font-familia: Calibri; mso-ascii-theme-font: minor-latin; mso-hansi-fuente-familia: Calibri; mso-hansi-theme-font: minor-latin;} El transmisor utiliza 12VDC. Yo uso RadioShack (073-259) 76dB piezoeléctrico zumbador para añadir efectos de sonido. Localizar los pines de alimentación interruptor en el transmisor de PCB, soldadura de los cables de telégrafo clave paralelos a los pines del interruptor de potencia. También, soldar los cables del zumbador paralelos al circuito transmisor después el interruptor de encendido. (foto 11 y 12)

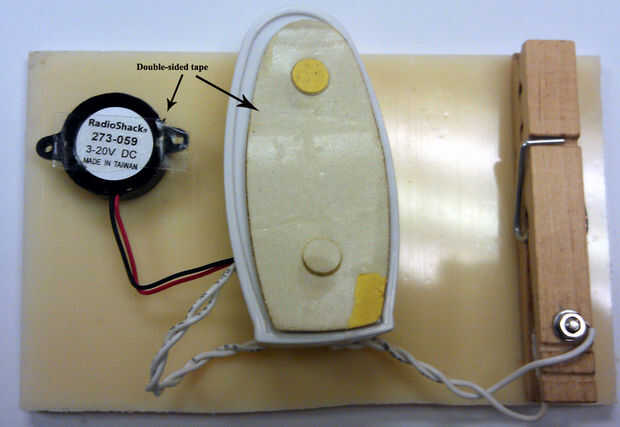

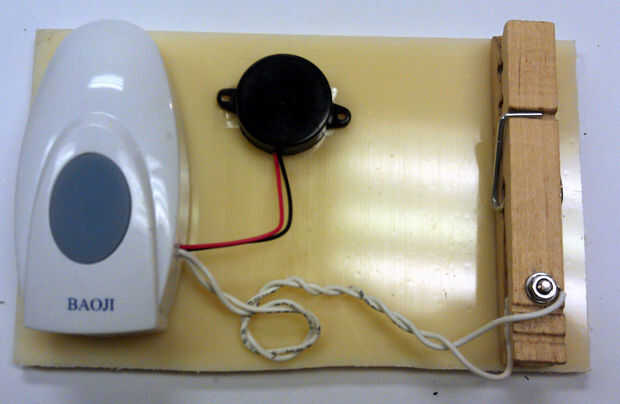

Use cinta de doble cara para adherir el transmisor y el zumbador en el tablero de plástico. Ahora se acaba el transmisor modificado. No te olvides de instalar la batería. (Foto 13 y 14)
