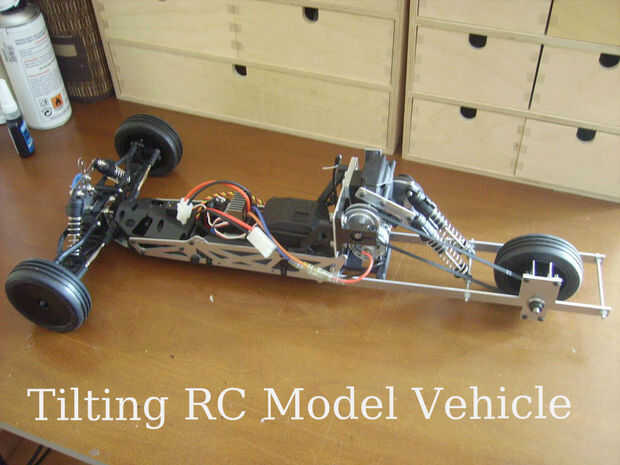

Este modelo es un vehículo basculante 1/10 con dos ruedas delanteras y una tracción trasera; fue derivado de un modelo eléctrico RC Arrma vórtice 1/10 que fue utilizado el chasis de aluminio y quitar toda la espalda, donde él había colocado el motor eléctrico y su transmisión a las ruedas.
También representa en parte un mi proyecto en escala 1/1 en relación con el mismo vehículo de la inclinación en un ángulo variable en la que la inclinación de las ruedas delanteras, en el mismo tiempo volantes, ocurre a través de un sistema de ruedas y correas dentadas.
La parte posterior entera del modelo ha sido redimensionada con el apoyo de la transmisión de polea dentada que recibe el movimiento desde el motor eléctrico, de esta polea dentada, que el movimiento se transmite, a través de una correa dentada a la rueda trasera de conducción.
Este soporte de aluminio (grosor 2mm) se une al marco de montaje existente con tornillos M3.
Otra vez con el aluminio de 2mm de espesor se hicieron las dos palancas que el absorbedor de dos golpes y el apoyo de la rueda de tracción trasera; las dos palancas fueron conectadas con dos varillas roscadas de 3mm.
Con respecto a la transmisión de la correa tengo utilizadas dos poleas dentadas en aluminio, la primera (50 dientes), la salida de la marcha del kit original, la segunda polea dentada que transmite el movimiento a la rueda de tracción trasera tiene 40 dientes y es de tamaño para aumentar ligeramente el número de revoluciones para el volante para tratar de superar la fricción creciente debido al nuevo sistema de transmisión agregado.
Dos poleas dentadas son ensamblados los ejes tienen rodamientos de bolas y sus soportes; también el apoyo de la rueda de tracción trasera está hecho de aluminio de 1mm de grosor y se ha obtenido usando el eje del kit original que han sido vinculados a la oscilante para conectar el hub a la misma palanca hacia la izquierda.
Con respecto a la parte delantera se realizó un triangular de aluminio (2 mm TH.) soporte para conectar los dos engranajes de plástico formando la inclinación el modelo a través de la conexión rígida de los dos choques de frente.
Además ha sido necesario cambiar el par de 3kg-cm servo delantero (dirección) por otro par de 9kg-cm debido a la inclinación sistema de engranaje que debe inclinar el modelo.
Es una reflexión particular acerca de la distancia entre ejes larga debido a la posición de los amortiguadores, esto crea una larga dirección de radio, en el mismo tiempo para bloquear los golpes en el eje trasero puedo reducir la distancia entre ejes pero voy a llegar otra palanca basculante; Yo puedo acortar el basculante y por lo tanto, la distancia entre ejes disminuye la inclinación de choques y en el mismo tiempo precarga de los muelles.
Para las ruedas podría utilizar ruedas de moto RC 1:5 (Ø125mm) para su perfil redondo pero debo adaptar los centros a un agujero más grande de estos discos, en su lugar he usado Arrma Vortex ejes, ruedas y neumáticos.
El paso siguiente podría ser hacer dirección tracción trasera también, necesita una articulación de bola; por otra parte el autor realiza la forma del cuerpo de este modelo RC pero también muy importante podría ser una producción en serie observada por el autor o por alguna empresa de juguetes del rc interesados al desarrollo y fabricación.
DIMENSIONES:
Distancia entre ejes: 460 mm. Pista delantera: 250mm; Total: 570 mm. Peso: desconocido
