Increíblemente fácil control independiente de la frecuencia y duty ciclo con un temporizador 555 (edición de marcador de posición).

Estaba en el proceso de creación de una exposición de onda para G.Wiz, y me di cuenta de que un generador de onda cuadrada variable simple, portátil sería algo útil para tener. Por desgracia, estaba limitada a partes de RadioShack (lo siento, RadioShack, pero cinco IC en la tienda entera no va a cortar) y por lo tanto no podían utilizar las fichas para este propósito. Después de que infructuosamente intentando el viejo truco con un potenciómetro conectado al pin de control de la 555 y darse cuenta de que hacer así que afectaría el ciclo de trabajo así, me di cuenta de que lo que realmente necesitaba era una forma de cambio de la capacitancia con un potenciómetro y consiguió este circuito.

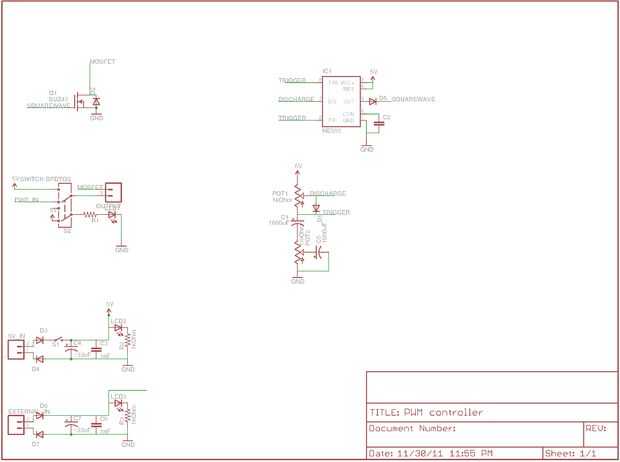

El centro de la página es lo que se debe prestar atención a (las cosas de la izquierda son sólo para ser capaz de modular una fuente de alimentación exterior, además de casquillos de suministro de energía y diodos y todo lo que te de la materia no me necesita para decirle sobre). Tenga en cuenta que en vez de atar el condensador directamente a tierra, en lugar de ello ató a un potenciómetro, con el perno de centro unido a otro condensador que está ligado a la tierra, y el pasador opuesto también atado a tierra. Qué esto es esencialmente me permiten selectivamente ponga la tapa del segundo parcial o totalmente de serie con el primero, que disminuye la capacitancia total. Si el pasador central se hace pivotar hacia la tierra terminal, sin embargo, ambos lados de la tapa secundaria serán esencialmente vinculados a tierra, sacándola del circuito y permitir que la longitud de onda completa que la tapa principal de lo contrario. Porque sólo cambia la capacitancia, el ciclo de trabajo será invariable, concesión de control de ciclo y la frecuencia de cierto deber independiente.

Nota: este es un marcador de posición. El completo instructivo, con fotos y un diseño de Junta, vendrá en cuanto tengo tiempo para terminarlo.
