Paso 5: El circuito

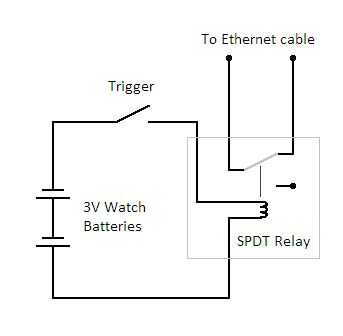

Mira el esquema de abajo primero.
Rápidamente se dará cuenta de que es super-dooper simple.
Puesto que el recinto que va a utilizar probablemente será diferente a la mía, su circuito se dimensionarán de forma diferente, y como tal necesita consulte el diagrama para entender cómo cablear hasta.

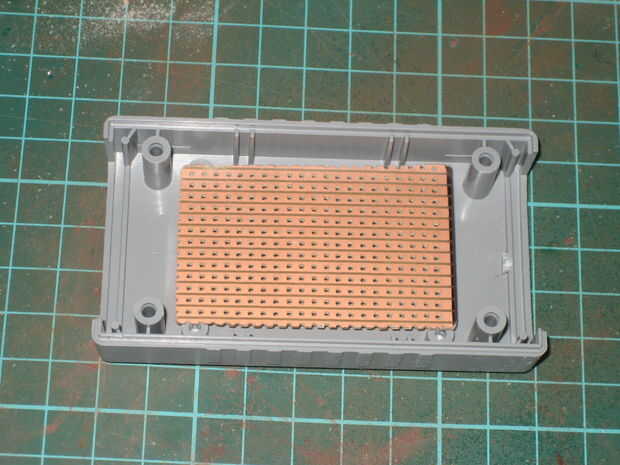

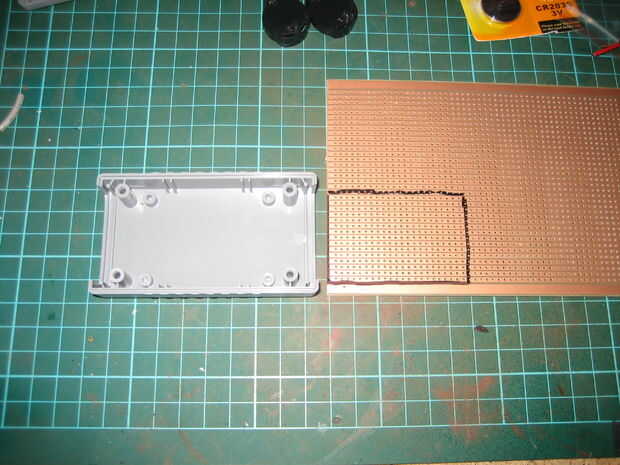

Para tamaño de nuestro tablero correctamente, medir o ver las dimensiones internas de la caja o simplemente lo eyeball como yo lo hice. Que ajusta perfectamente.
La junta puede cortarse de dos maneras principales.
La primera es simplemente cortar el tablero con una sierra para metales o equivalente, que genera resultados.
El segundo, la manera rápida, es simplemente poner en un vicio que el borde está a nivel con las mordazas de la prensa y a tirar. O empuje. La Junta se encajará limpiamente (sobre todo) a lo largo del borde de la mordaza. Gírelo 90 grados y hacerlo de nuevo.
Cualquiera de los métodos más probablemente requerirá pulir el borde de la tabla. No estoy completamente seguro, pero si yo fuera usted sería abstenerse de inhalar las partículas de PCB.

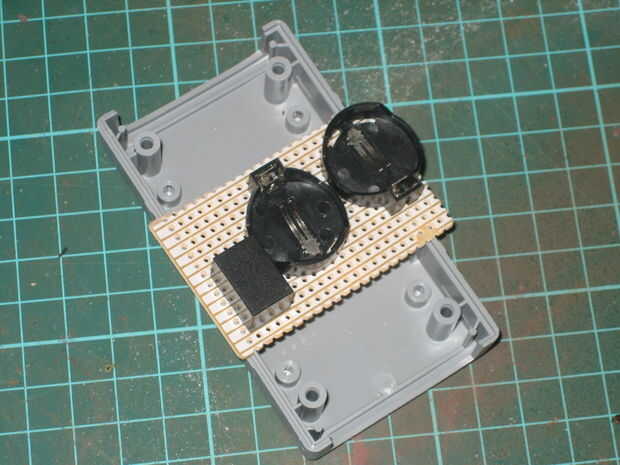

Una vez que la Junta se ha cortado a la medida, trate de montaje de los componentes en la placa.
Esperemos que encajan. Si no, puede usar una tabla más grande o alambre por fuera.
Suponiendo que encajan, puede pasar al siguiente paso, pero no cambiar su diseño.
