Paso 6: Circuito - preparación

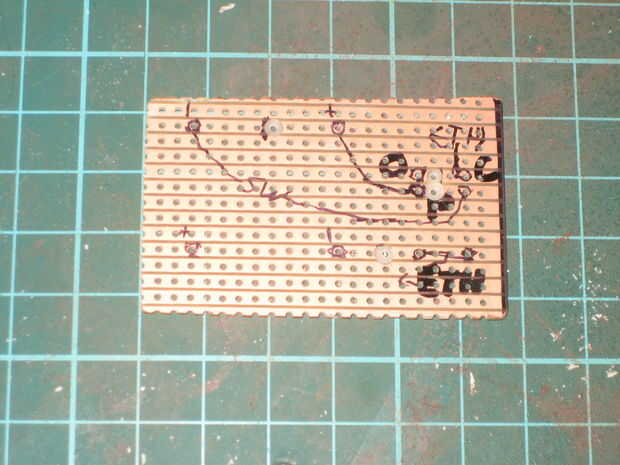

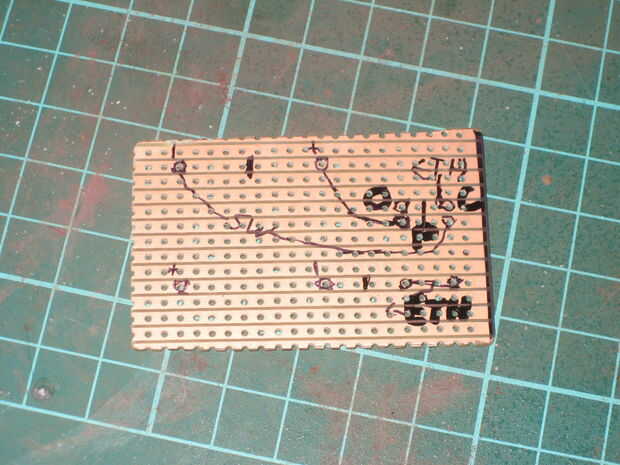

Cuidadosamente con un rotulador o similar, trace una línea alrededor de los conductores que se pega a través de la Junta y etiquetarlos.
Si está utilizando el tipo de veroboard que tiene tiras a lo largo de él, en lugar de almohadillas individuales, usted querrá dibujar en las "roturas" de dejar ahora cortos circuitos.
Dibujé las líneas entre las conexiones visualizar cómo sería conectarse a.
Esto es opcional, e hizo cosas más confusas, por lo que no quiera.
Una vez que has confirmado que el circuito coincide con el diagrama, usted puede perfora-hacia fuera las roturas.
Conseguir una broca grande y sentarse suavemente en uno de los agujeros donde desea la pausa.
Mantener que el Consejo constante y muy lentamente comienza a perforar. No desea hacer más de lo que es absolutamente necesario.
Deje de una vez la pista de cobre extraída de ese agujero de perforación. Usted debe asegurarse de que no cobre desde que la pista queda en el agujero, de lo contrario podría producirse un cortocircuito.
Una vez que haya perforado los agujeros, seguir adelante y frotar algunos lana de acero a través de las pistas de cobre que les ayude a tomar la soldadura. Todavía podrá ver débilmente las marcas realizadas.
