Paso 3: Diseñar el modelo 3D
Ahora que ya tenemos nuestro dispositivo encajado poco, tenemos que diseñar nuestro modelo 3D. Para este proyecto, quería hacer una bombilla. He utilizado este modelo thingverse. Puesto que el modelo tenía demasiados polígonos para Solidworks abrirlo, tuve que reducir el número de polígonos y reparar algunos bordes rotos. Utilice este tutorial impresionante para más información sobre limpieza de su modelo.
He guardado el modelo como un STL y abrió en Solidworks como un 'sólido'. Si el modelo con éxito se abre, entonces ¡ Felicidades! Han escapado de la vorágine de las reparaciones del modelo 3D.

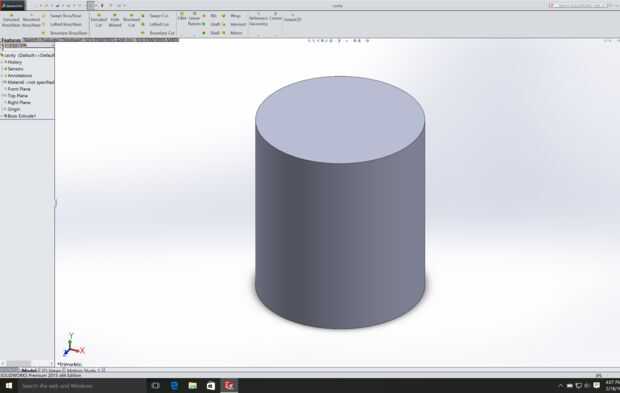

Utilizando las medidas de nuestro dispositivo incrustado, primero creamos un objeto de "cavidad" en SolidWorks. Para el dispositivo que hice, una forma de cilindro simple funciona. Puntos de bonificación si 3D scan su dispositivo y hacer una cavidad de forma ajustada. Sólo asegúrese de que es plana en la parte superior para que tenga espacio para insertar el modelo.

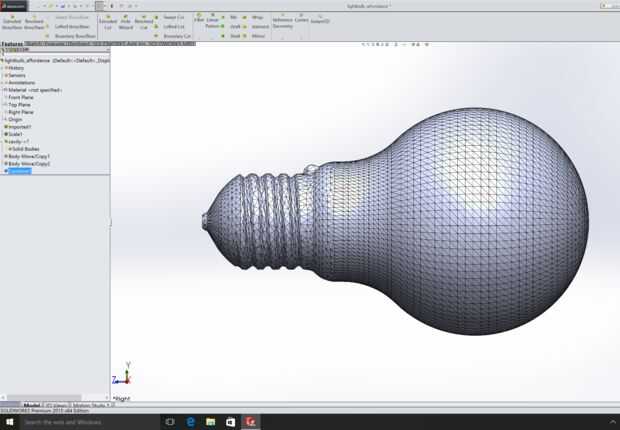

Luego, en el modelo de objeto, importar la parte de la cavidad, y uso añadir una función 'mover' a mover la cavidad en su lugar. A continuación, utilice la función de 'combinar' para sustraer la cavidad desde el modelo de objetos.
Felicidades, ahora tienes un objeto imprimible!
