Incubadora digital con Arduino (3 / 6 paso)

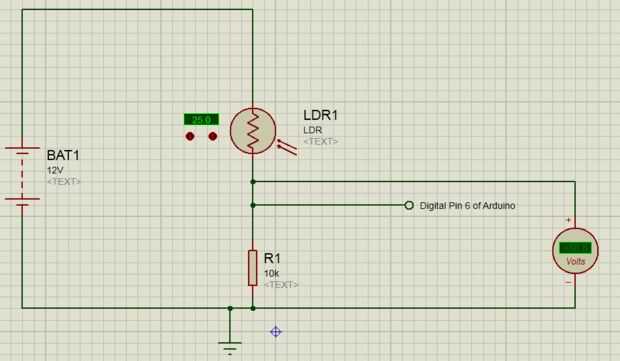

Paso 3: Diagramas de circuitos

Todos estos circuitos están implementados en el simulador Proteus.

Para fuente de alimentación he usado fuente de alimentación de computadora ATX.

Componentes y otras cosas necesarias

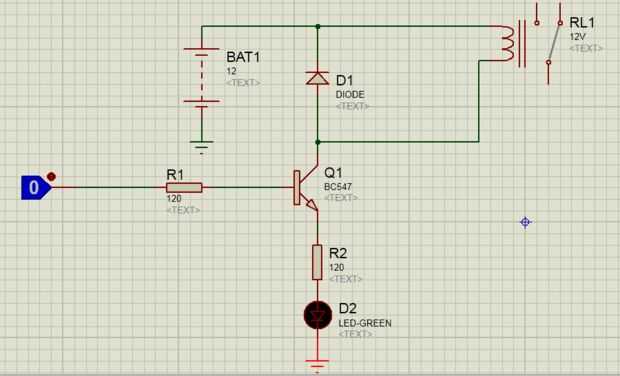

1. BC547 transistores para el circuito de la bombilla

2. LED

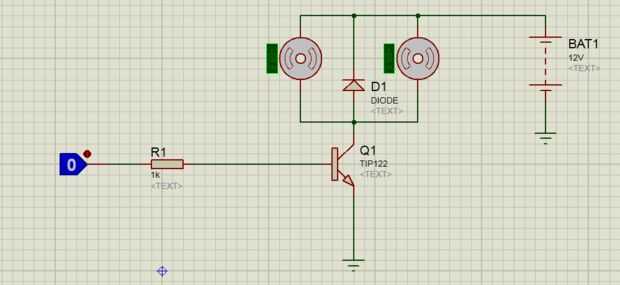

3. TIP122 Transistor por el circuito del ventilador.

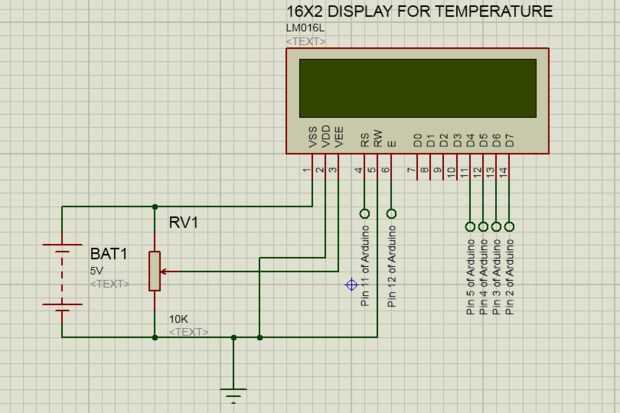

4. 16 x 2 LCD numérico alfa

5. 12 volt Relay

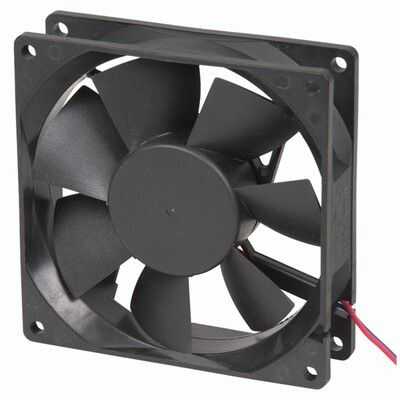

6. 12 voltios ventiladores de refrigeración (ventilador para fuente de poder computadora)

7. 100 Watts

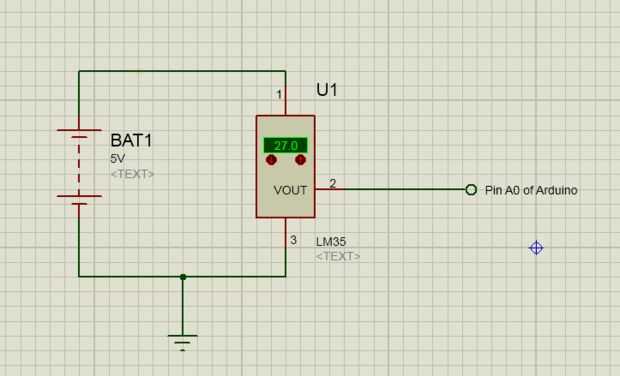

8. LM35 y LDR

9. resistencias (10 k, pote de 1k y 10 k para el ajuste de brillo lcd)

10. Arduino UNO

11. puente cables y conectores.

12. disipador de calor para punta de 122.
