Paso 4: Seguir el diagrama de conexiones y crear circuitos
El objetivo de este paso es completar los cables internos que eventualmente serán embalado dentro de la nevera.
Los componentes principales son:
- Termostato
- 12 ohmios de calefacción elementos o 2 almohadillas de calefacción
- bloque de terminales de 3 posiciones
- Añadir un fusible
- Fusible de 5A
- Batería de 12V
- cable de altavoz de calibre 16 -18
Si nunca ha realizado una conexión prensada, preparar viendo este tutorial.
Primero ajuste los interruptores DIP de termostato que es sólo la posición dos. En la marca del termostato en la lista de materiales, especificar la temperatura de referencia a 38° C.

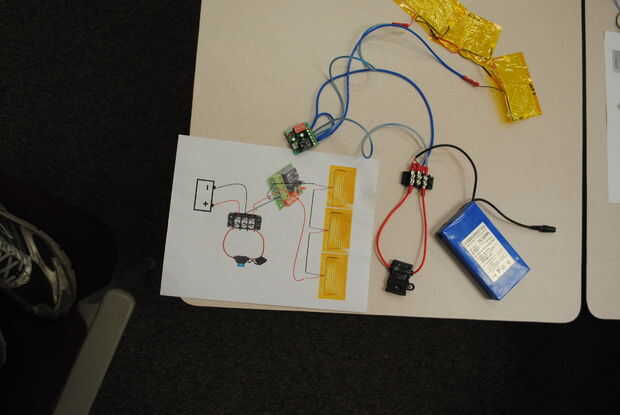

Ahora sigue el diagrama de cableado.
Es importante dejar cables ~ 1ft de los cojines de calefacción, por lo que alcanzará el termostato, no colocado en el refrigerador.

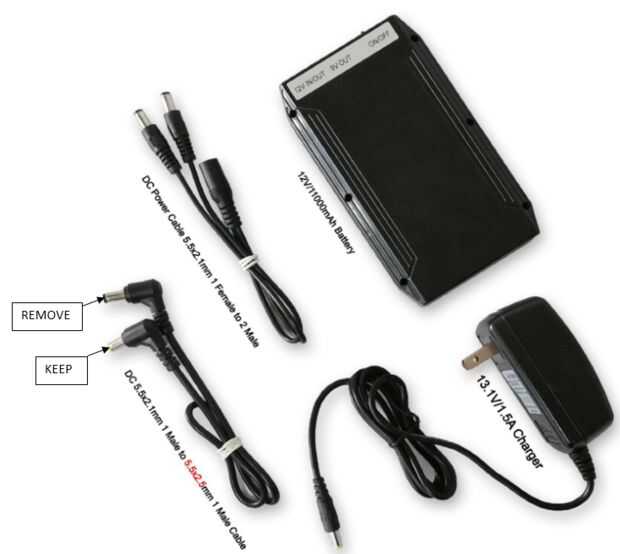

Siga la última foto y quitar el conector negro para poder agregar un conector de horquilla para eventualmente conectar al bloque de terminales.
Tras esto, conectar el circuito y encender la batería. Asegúrese de que las almohadillas se ponen calientes.
Nota: La batería azul que se muestra en las fotos que aquí no es la batería recomendamos. Recomendamos y probado con la batería que está en la lista de materiales: http://www.amazon.com/TalentCell-Rechargeable-110...
