Paso 4: Alambre para arriba su Arduino para programar el ATtiny85
http://HLT.Media.MIT.edu/?p=1229
Este sitio también es buena referencia:
http://provideyourown.com/2011/Arduino-Program-ATtiny/

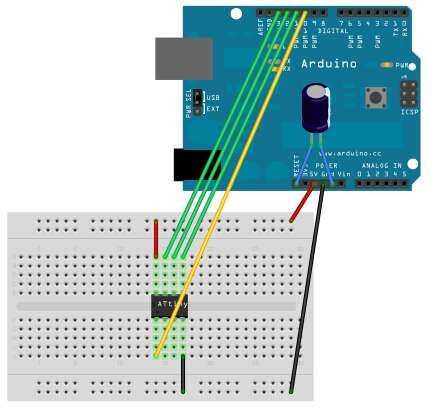

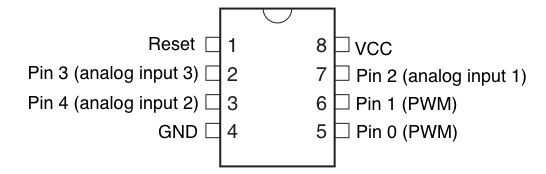

Las conexiones son:
ATtiny Pin 2 al Pin 13 de Arduino (o SCK de otro programador)
ATtiny Pin 1 a Pin 12 de Arduino (o MISO de otro programador)
ATtiny Pin 0 11 pines de Arduino (o MOSI de otro programador)
ATtiny Reset Pin Arduino Pin 10 (o RESET de otro programador)
Usted también puede conectar LEDs para mostrar el estado de sus programadores. Utilice resistencias de 1K ohm entre el LED y el Vcc.
Arduino Pin 9: Latido del corazón - muestra que se está ejecutando el programador
Arduino Pin 8: Error: se ilumina si algo sale mal (uso rojo si tiene sentido)
Arduino Pin 7: Programación-en comunicación con el esclavo (uso verde si te gusta)
Conectar una resistencia de 120 ohmios entre el arduino, el pin de Reset y + 5v. Esto evitará que el arduino reiniciar antes de que se puede programar el ATtiny85.
Algunos han tenido éxito con un condensador de 10uF entre arduino Reset pin y tierra.
