¿Independiente 16 dígitos - Arduino Attiny85 & (6 / 7 paso)

Paso 6: Haga una interfaz versátil para el ATtiny. Construir el circuito perfboard.

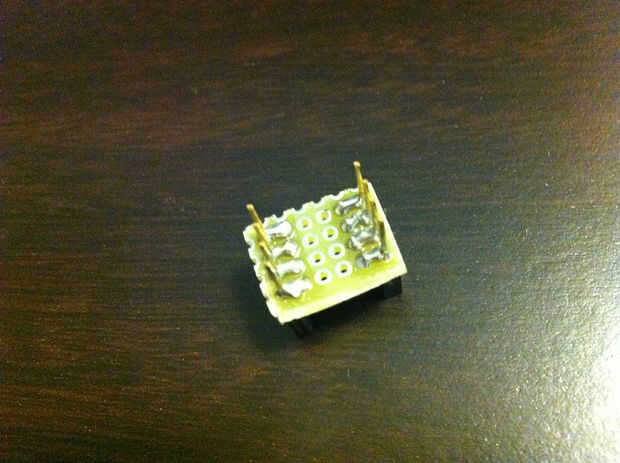

1. Recorte el perfboard tener agujeros utilizables de 6 x 4.
2. Suelde el titular IC 8-Pin el perfboard.
3. cortar dos secciones de 4 pines de su múltiple cabecera largo. Tenga en cuenta que vas a tener que cortar a lo largo de uno de los pernos adyacentes. Cada corte que hagas, perderás uno de los pines.
4. soldar sus dos juegos de pasadores de encabezado para el perfboard.
Es más fácil soldar las patillas de la cabecera si utiliza algunos pins macho jefe y Monte el circuito que se está construyendo a un protoboard.

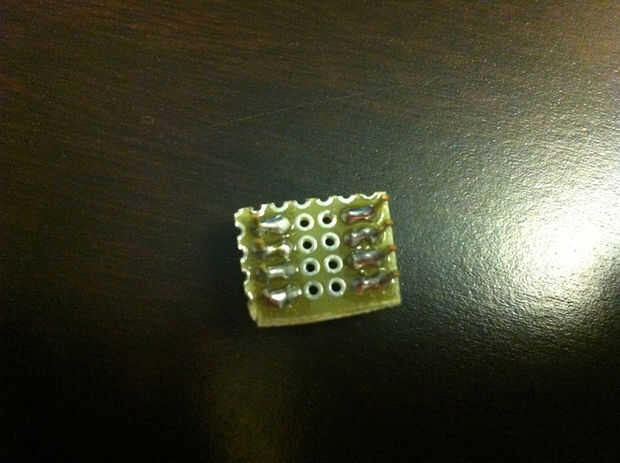

5. conectar cada IC titular a un pin header largo con una línea de soldadura.
6. Verifique las conexiones con una punta de prueba o multimetro en modo continuidad para asegurar que no ha tendido un puente sobre cualquiera de los pasadores IC.

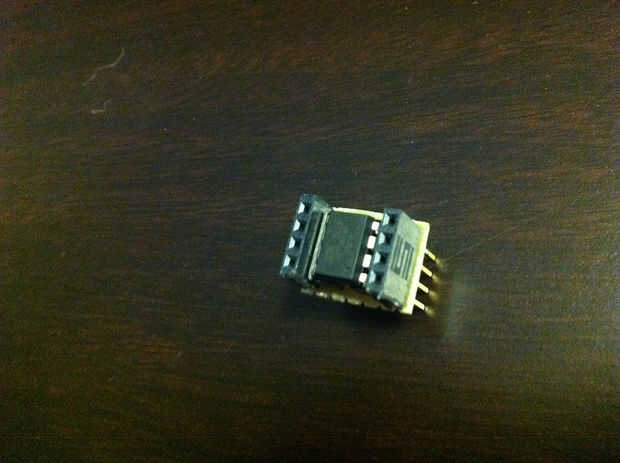

Planeo utilizar esta configuración, no sólo para esta pantalla, pero para futuros prototipos con el ATtiny13 y ATtiny85.
Es mucho más fácil trabajar con y tiene sólo una huella un poco más grande (vs el chip por sí mismo).
