Paso 7: Configuración Final y notas. Y un video!
=== Conectando el ATtiny ===

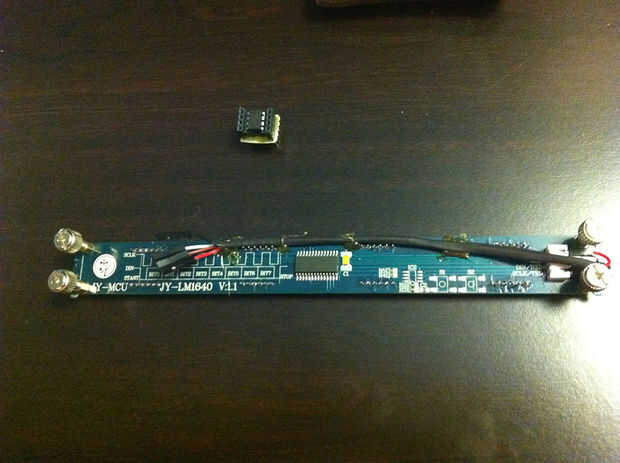

-En lugar de utilizando el cable de TM1640, he hecho mi propia.
Con algunos cables hembra-hembra de Dealextreme (SKU 55454) y algunos termoencogibles. Yo pude haber empalmado definitivamente estos cables más cortos para esta aplicación.
(www.dealextreme.com/p/single-port-female-to-female-jumper-wire-set-50-pack-20cm-length-55454)

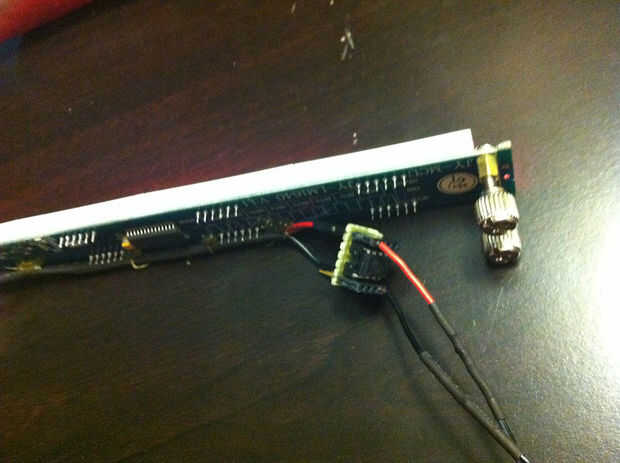

-Conectar el TM1640 a la parte masculina de las cabeceras y una fuente de alimentación externa 5v para la parte femenina de las cabeceras.
=== Reprogramar fácilmente su ATtiny! ===
-El ATtiny85 se puede programar sin sacarlo de nuestro nuevo perfboard. Sólo toma dos agujeros adicionales en un protoboard VS el chip por sí mismo. También es mucho más fácil agarrar y Comparado con el chip desnudo.
=== La interfaz con el ATtiny = más entradas/salidas! ===
-Hay 3 tres clavijas adicionales disponibles en el ATtiny85 para uso como entradas de datos para el control de la pantalla. Estos pueden usarse como salidas a otros dispositivos.
-El ATtiny85 es también capaz de usar es pin RESET para la comunicación, pero que está fuera del alcance de este instructable.
Yo voy escribiendo otro en el futuro para detallar este proceso.
=== Ideas del proyecto ===
-Podría ser utilizado en un coche con el regulador de voltaje adecuado. Voltaje de funcionamiento para la mayoría de los coches es ~14.4v
El ATtiny85 y la pantalla de TM1640 funcionan con 5v.
-Puede conectarse directamente a un cable USB para alimentación (+ 5v)
Aquí hay un clip de lo ATtiny ejecutando el código de arduino para la pantalla, antes de construyó la instalación perfboard.
Muestra cómo poner a tierra el pin RESET se reinicia el bosquejo.
