Independiente 7 x 7 x 7 LED cubo (9 / 26 paso)

Paso 9: Montaje del cubo

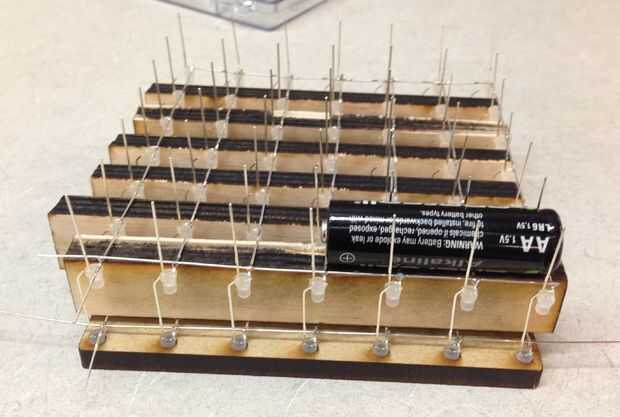

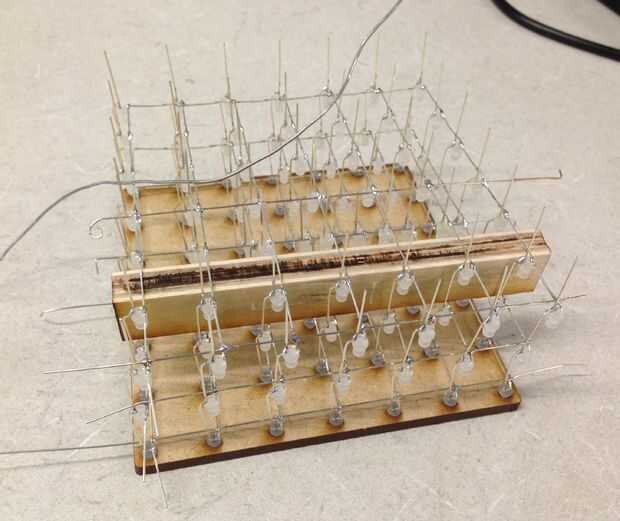

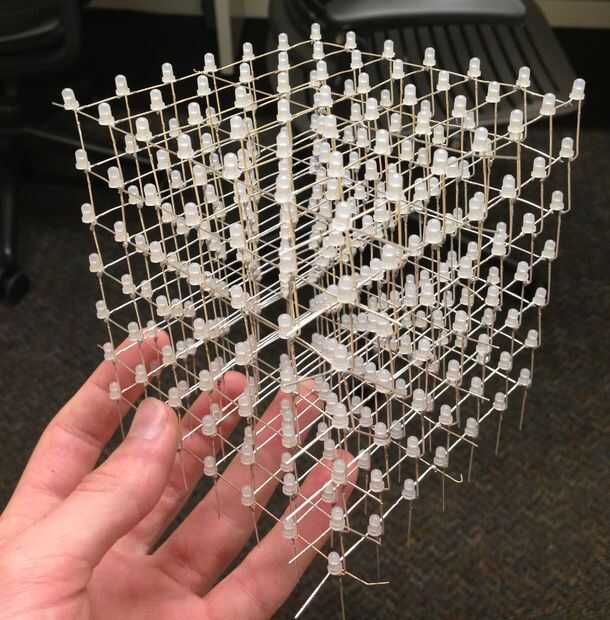

El primer paso en la elaboración de las capas es doblar las puntas de las patas del ánodo de cada LED en las capas inferiores para enganchar en el LED por encima de ellos.  Entonces, espaciadores de madera fueron utilizados para apoyar la siguiente capa en el lugar como los ánodos doblados fueron soldados a la base de los ánodos de los LED por encima de ellos.  Las capas fueron entonces se deslizó ligeramente para asegurarse de que cada capa estaba perfectamente sobre el uno por debajo de ella. Repitiendo este proceso siete veces rindió el 7 x 7 x 7 enrejado de LED.

Recorte cualquier protuberancias al lado de las patas de la parte inferior del cubo y felicítese por un trabajo bien soldado.
