Independiente 7 x 7 x 7 LED cubo (11 / 26 paso)

Paso 11: La soldadura de placas de circuito

Más soldadura!

Los circuitos de transistor cambiar las columnas y capas y las resistencias de los circuitos de detección de pulsador deben soldarse a las placas de circuitos.

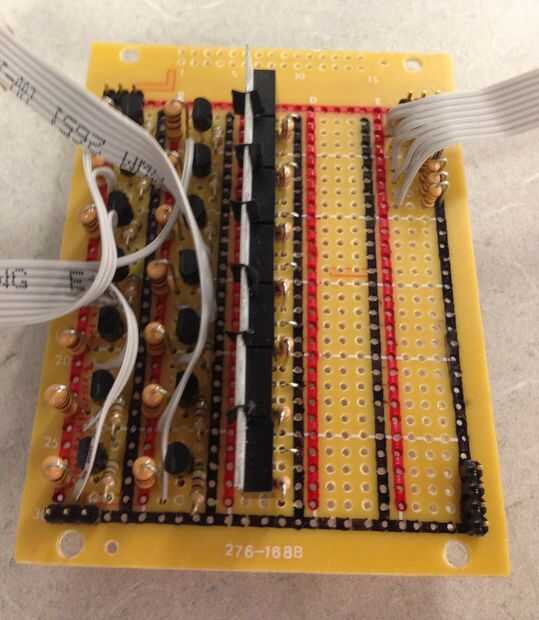

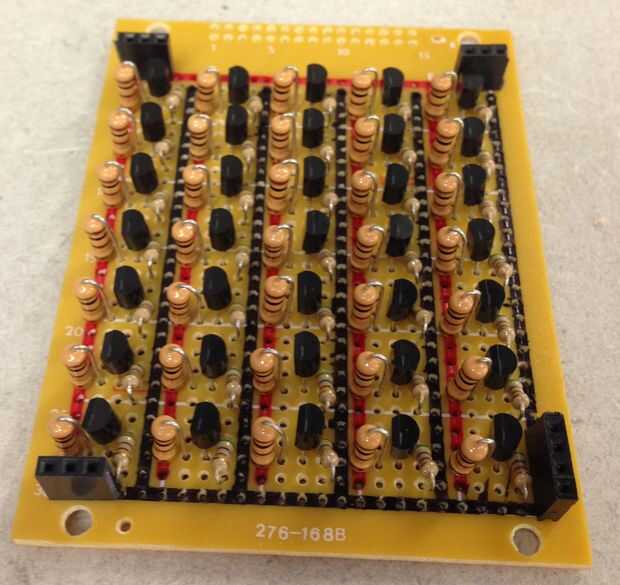

He puesto 35 de los circuitos de la columna en el tablero inferior y 14 en el tablero superior.  7 circuitos de transistor para las capas están en el tablero superior, como son las resistencias de los pulsadores.

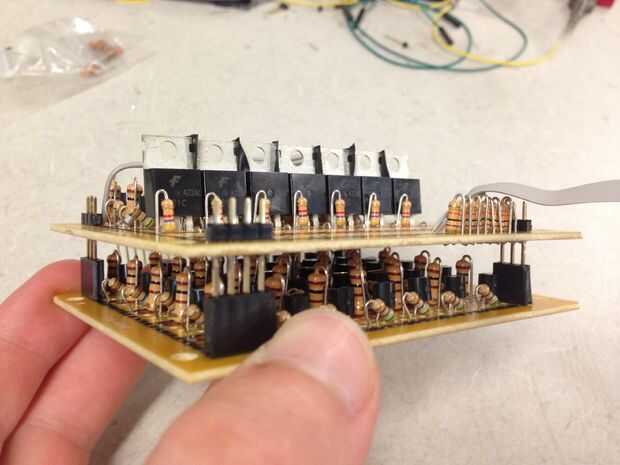

Luego, soldar pernos encabezado y tomas para conectar a tierra y el poder entre las juntas.
