Paso 13: Alambre todo juntos

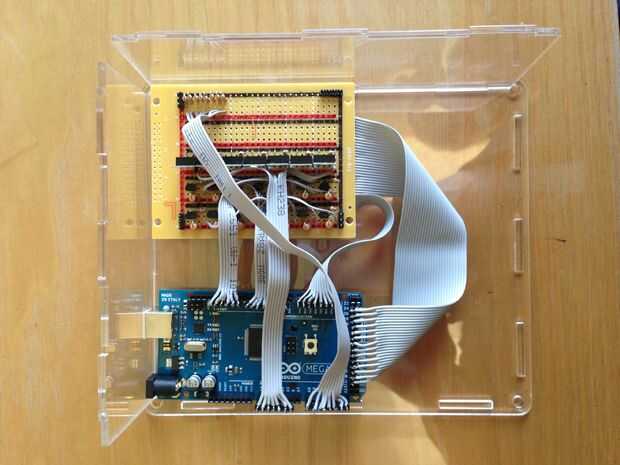

Comencé conectando todos los circuitos de transistor para el Arduino, asegurándose de que los transistores fueron conectados a los pines de Arduino de forma coherente. Decidí hacerlo de arriba a abajo, de izquierda a derecha. Entonces conecté los circuitos para los pulsadores en el circuito a Arduino.
La parte más difícil es soldar el cable de cinta a los pines de encabezado en el Arduino. En gran medida la forma más sencilla de hacer esto es parte de los hilos de cada cable en la parte superior del perno encabezado y luego girar en el otro lado, apriete el perno entre ellos.
Luego, atornillar todos los switches por el acrílico y la soldadura de un lado de los interruptores de botón. La soldadura de uno la mitad de un hombre puente de alambre al. Este cable se enchufa en un pin de 5V de Arduino para suministrar energía a los circuitos de pulsadores. Soldar cada cable de los pulsadores a un alambre en una tira de cable de cinta.

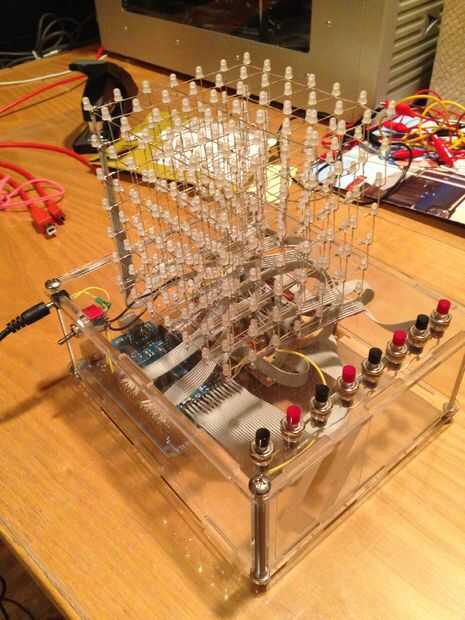

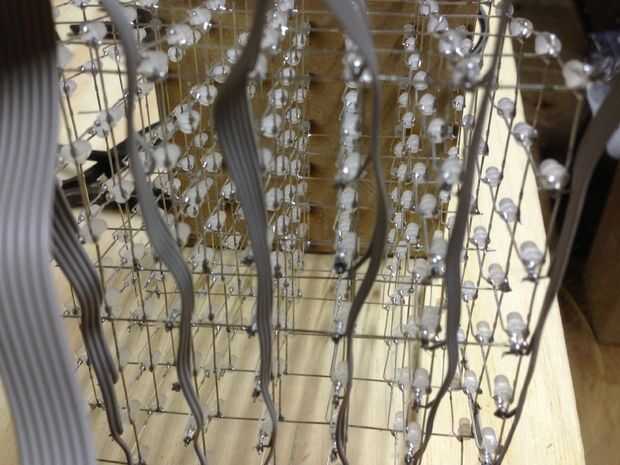

Luego, soldar cable de cinta en cada pata de la rejilla LED debajo de la parte superior de la caja de acrílico. Esto es el enrejado de la lugar. Soldada a través en las filas de izquierda a derecha, de delante hacia atrás, por razones que se convertirá en claro más adelante. Puedes ver los cables en la imagen #3.

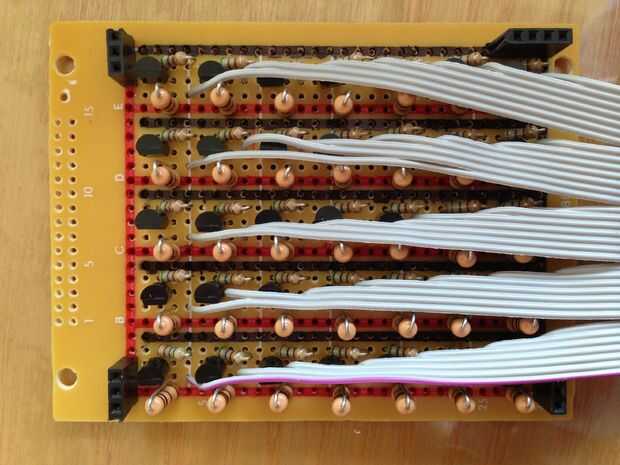

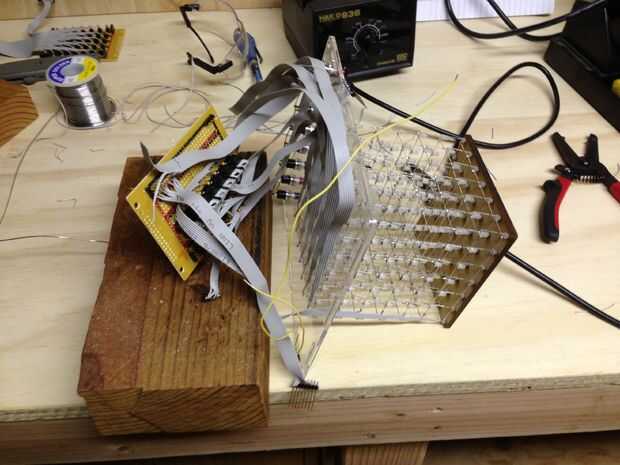

Las cosas se ponen sucias el cubo para los tableros del circuito de soldadura. Solo hazlo con cuidado, el primer circuito de transistor soldadas a la primer columna sueldan, y resultará bien. Luego, soldar el cable de cinta desde los pulsadores en el circuito del pulsador en la placa de circuito.
Está acercando! Por último, soldar los cables desde el puerto de alimentación al botón de encendido. Haga correr el cable del interruptor de poder de la placa de circuito y soldar la mitad de los cables de puente para que el poder puede entrar en el Arduino.
Luego, Velcro hacia abajo de las tablas dentro de la caja, empujar todos los pins de la cabecera y los cables puente en sus zócalos y atornillar la caja cerrada. El hardware se hace!
