Paso 4: materiales

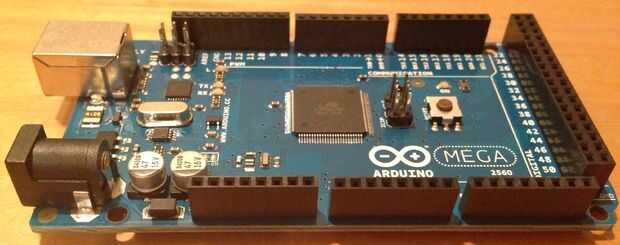

1 Mega x Arduino
--El cerebro de nuestro proyecto

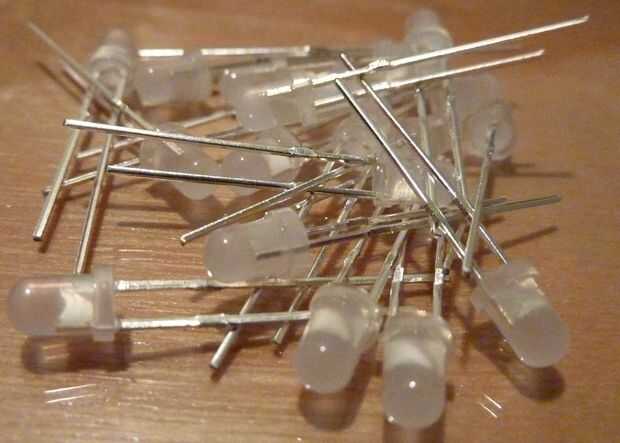

difundido de 1000 x 3mm LED azul
** Comprar estos de eBay y asegúrese de obtener la variedad difusa. Van a estar
mucho más barato de esa manera (~ $25), y difusa LED tienen un mucho mejor
ángulo de visión que LEDs normales.
fuente de alimentación 1 x 5V fuente
--Esto suministrará energía al proyecto.
** eBay es un gran lugar para conseguirlos. Tengo una 2A uno pero 1A debe trabajar sólo
fino.
1 x enchufe hembra DC
-Obtener energía de la verruga de la pared
** Asegúrese de que el tamaño de la toma coincide con el tamaño de la toma de la fuente de alimentación
que compraste. Como aquí.
8 x interruptores de botón momentáneos
--Usuario de entrada cambiar programas
** Yo tengo la mía en RadioShack aquí.
1 x interruptor nominal de por lo menos 1A que se monta a través de un agujero
-Interruptor de encendido/apagado
** He utilizado un interruptor DPDT, pero otras clases funcionaría muy bien.

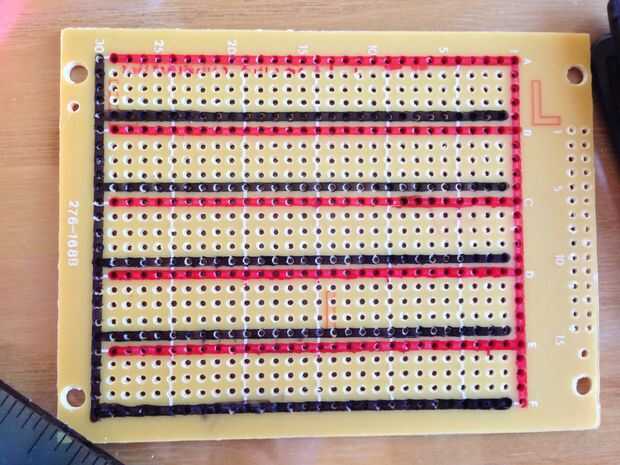

2 x placa de prototipo
** Haz las que tienen unos agujeros ya conectados. Le ahorrará un
montón de tiempo. Yo tengo la mía aquí.
~ Pasadores cabecera
--Conexión PCB y cable de conexión de la cinta en el Arduino.
** Haz un manojo del varón unos y algunos más pequeños zócalos como aquellos en
el Arduino.
cable de cinta de 6 pies 7 + conductor
3 pies 35 + conductor cinta de cable
1pkg velcro adhesivo
-Fijar tablas abajo dentro de la caja

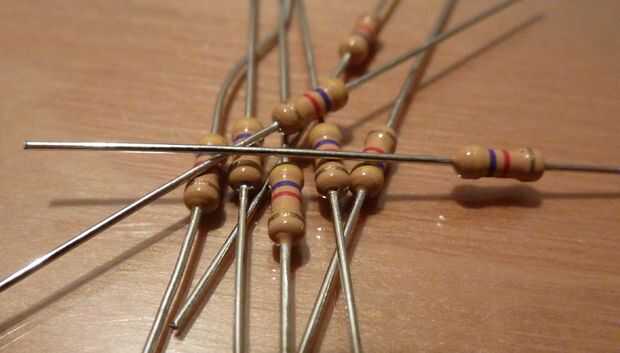

53 x 100Ω resistencia
53 x 560Ω resistencia
resistencia de 9 x 4.7kΩ
resistencia de 8 x 10kΩ
9 x transistor de potencia NPN TIP31C
--Para cambiar las capas

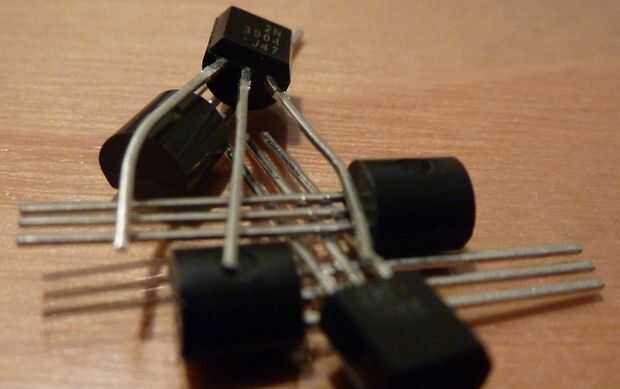

53 x 2N3904 NPN transistor
--Para cambiar columnas
~ 3 pies 24 y 22 calibre cable aislado
1 x hoja de acrílico
--Para el caso
4 x 3" por 1/8" tornillos de acero inoxidable con tapas de bellota
--Para el caso
1 x 1/8" tablero de partícula
--Para soldar plantilla
1 tonelada de soldadura
1 x tubo de epoxy
2 x cables de puente hombre
** Podría sustituir pasadores de alambre y la cabecera
El costo total debe estar en alguna parte alrededor $150.
