Independiente Atmega8-16pu con Optiboot Bootloader de Arduino (2 / 5 paso)

Paso 2: diseño

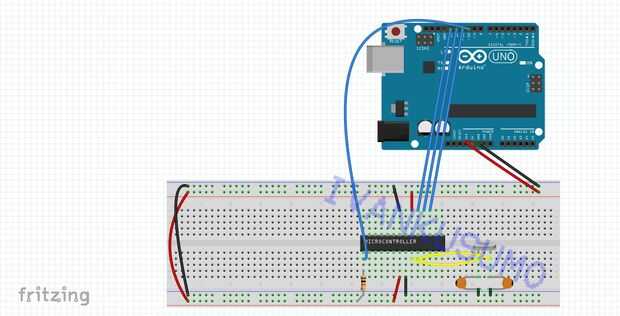

Montaje de los componentes según la imagen de arriba.

En el Atmega 8:

Resistencia de > 10K del PIN 1 a + 5 v y cable al Pin 10 Arduino UNO

PIN 7 > + 5V

Pin 8 > tierra

PIN 9 > condensador de 22pF a tierra y cristal

PIN 10 > condensador de 22pF a tierra y cristal

PIN 17 > Pin 11 Arduino UNO

PIN 18 > Pin 12 Arduino UNO

Pin 19 > Pin 13 de Arduino UNO

PIN 20 > + 5V

PIN 22 > tierra
