Independiente DIY estación meteorológica con Arduino (4 / 5 paso)

Paso 4: electrónica

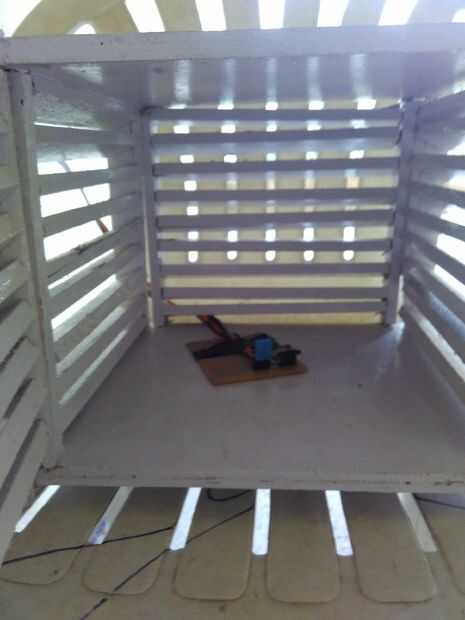

Pantalla de Stevenson

DHT11 y 180 BMP son conectado a Arduino. Los pasadores son 3 para el DHT y 20,21 para BMP180. Son colocados dentro de la pantalla de Stevenson y cableados fuera de la caja con cinta cable. Las conexiones se muestran en el croquis.

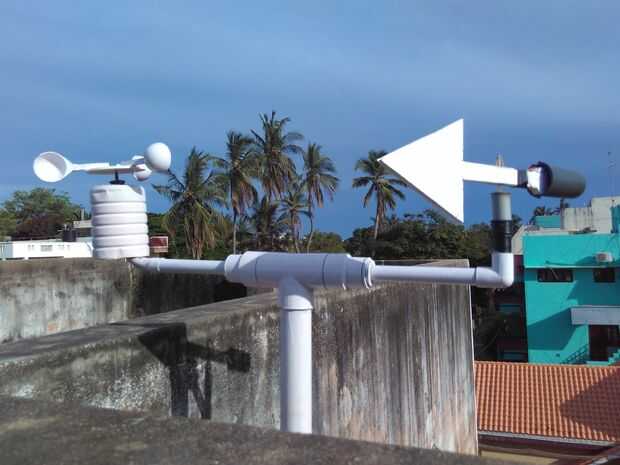

Anemómetro y Windvane.

Módulo IR se utiliza para detectar la rotación. Sensor de HMC588L se une a la cola de la veleta. los pasadores son 8 para anemómetro y 20,21 de HMC respectivamente. También son por cable utilizando el cable de cinta.
