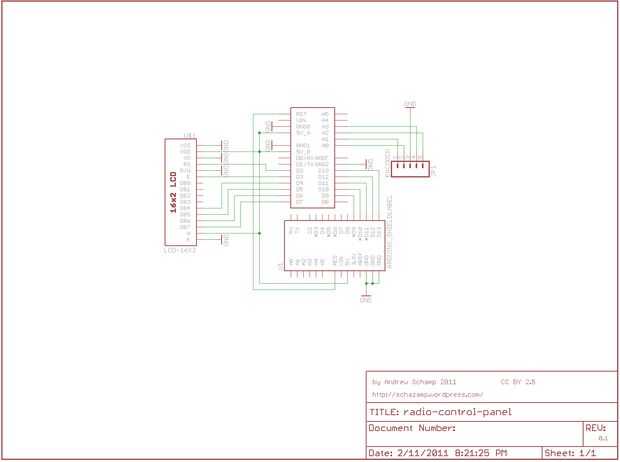

Paso 2: esquemático
Puesto que el LCD y el Ethernet Shield juntos toman tantos pines de I/O, y puesto que quería dejar D0 y D1 no conectados para que no interfieran con depuración serie, terminé con 4 de las entradas analógicas (A0-A3) como entradas digitales. Para hacer esto, simplemente tratarlos normalmente como pines de E/S digitales, con A0-A5 corresponde a 14-19 para las operaciones del perno normal (pinMode, digitalWrite, digitalRead, etc.).
