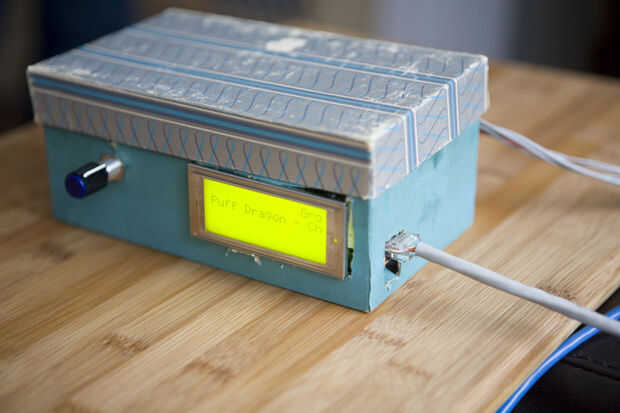

Independiente WiFi Radio Panel de Control (Arduino-Powered) (5 / 10 paso)

Paso 5: Añadir el interfaz de Ethernet

Si usted está utilizando un Arduino con un factor de forma estándar (como la ONU) y el escudo de Ethernet estándar con el mismo factor de forma, entonces conectar la interfaz ethernet es tan simple como enchufar el escudo en la placa Arduino.

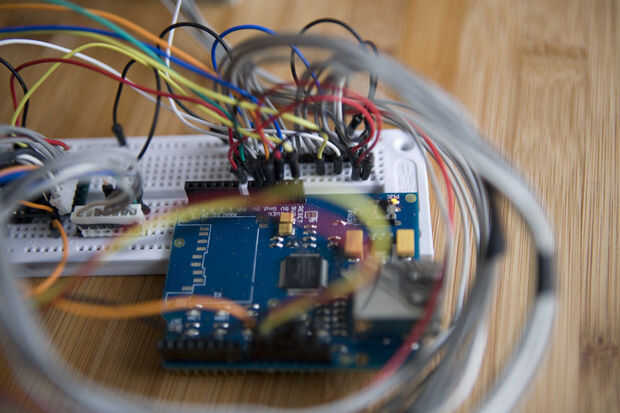

En mi caso, uso el Boarduino tenía a cable a mano.  Puesto que el Shield Ethernet no utiliza todos los pines, sólo tenía a los importantes.  Se puede ver en el esquema, los que cuenta son:

5V (ambos)
GND (todos)
RESET
pernos de 9-13 (para SPI y control)

Eso fue suficiente para conseguir los dibujos de ejemplo Ethernet funcionando en mi protoboard.
