Independiente WiFi Radio Panel de Control (Arduino-Powered) (6 / 10 paso)

Paso 6: Añadir LCD

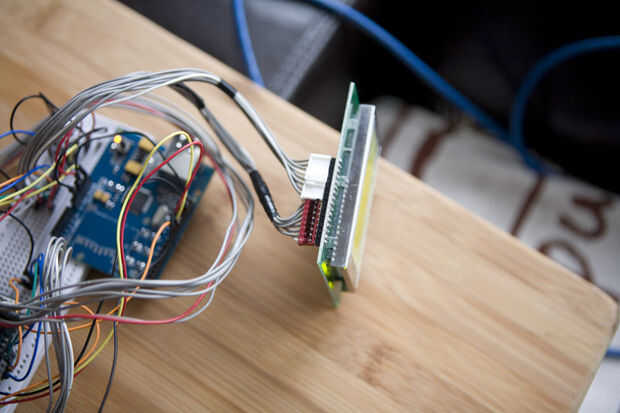

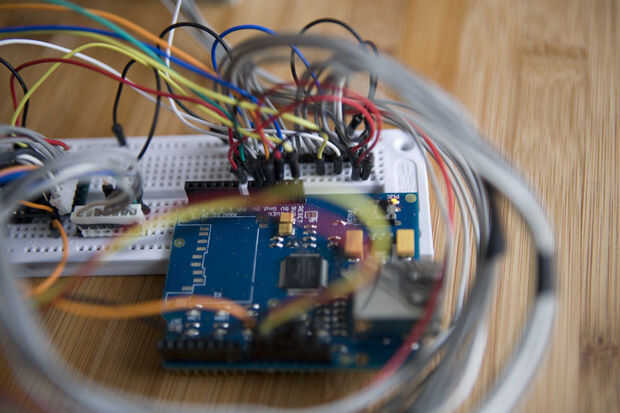

Utilizando una pantalla LCD puede ser clase de un dolor, porque requieren muchos alfileres.  Afortunadamente, LadyAda tiene un estupendo tutorial sobre el manejo de una LCD de caracteres desde un Arduino , que realmente ayuda.  Algo estaba anhelo para uno de sus mochilas LCD I2C capaz , puesto que requeriría sólo dos pines I/O para manejar el LCD, pero no tenía uno o las piezas en mano.

No tengo ningún potenciómetro para el ajuste de contraste, pero he leído a varios lugares simplemente atar ese pin a masa funciona bien.

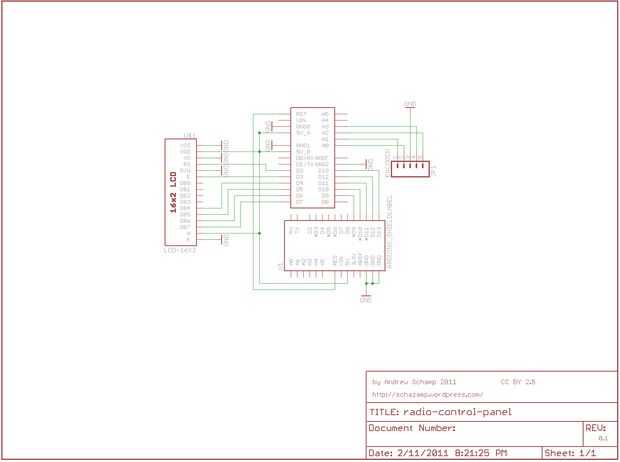

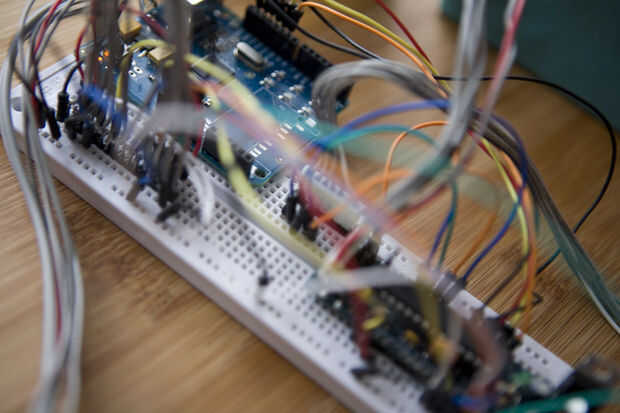

Si desea una versión condensada del tutorial, aquí están las conexiones del perno de 16 pines LCD (o 14 pines, si ustedes no tienen la luz de fondo LED).  Observe cómo los nombres de clavija de entrada de datos tipo de coincidir con los números de pin de entrada digital de Arduino (por nombre), que fue totalmente fortuita:

Pines de Arduino - LCD pines
5V - 2, 15
GND - 1, 3, 5
D2 - 4 (RS)
D3 - 6 (E)
D4 - 11 (DB4)
D5 - 12 (BD5)
D6 - 13 (DB6)
D7 - 14 (DB7)
