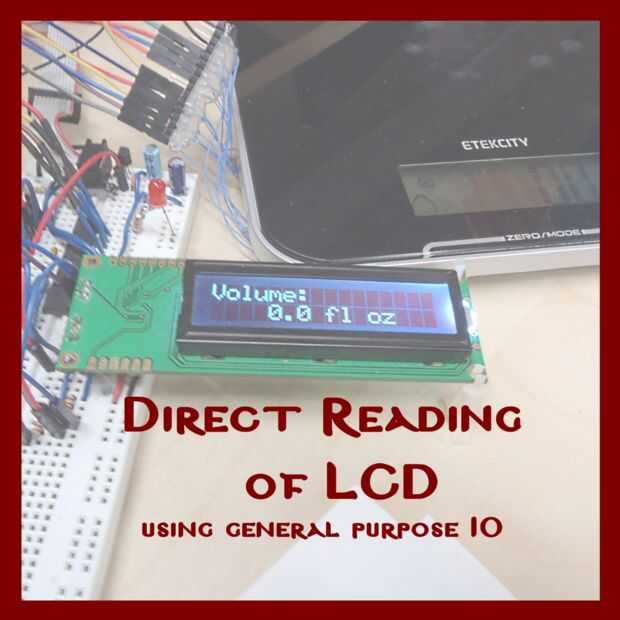

Indicación de LCD usando propósito General IO directa

Dificultad: e a s y .. Esquemas, soldadura, C programación

Un montón de dispositivos tiene pantallas de LCD (pantalla de cristal líquido) - su báscula de baño, microondas y reloj digital son algunos ejemplos comunes. Más de una vez he quiero ser capaz de leer la información de la pantalla y utilizarlo de alguna manera. Yo he venir a través de unas guías sobre la lectura directamente una pantalla LCD, pero más parece copiado de alguna otra fuente, falta de información real de cómo realmente funcionaba.

En este Instructable le mostrará cómo leer datos de la pantalla LCD mediante el control de los pines de control individual utilizando un microcontrolador AVR de 8 bits. Esta información también puede utilizarse para manejar directamente una pantalla LCD si esa es tu meta final, aunque no estar cubriendo este tema en detalle.

¿Busca algo que hacer con esta tecnología? ¡ Mira mi Instructable sobre la creación de un monitor nivel IoT cafetera!

Etiquetas: Lcd, Bricolaje, Circuitos, Programación, Hacking, Microcontrolador, De soldadura, AVR, Firmware
