Paso 3: Conexión de LCD
Pantallas LCD normalmente están conectadas a un circuito en una algunas maneras posibles...
- Conexión de socket - pins encabezado va en un zócalo en la placa de
- Cinta Cable - esto a veces se conecta en un zócalo, pero no siempre
- Conexión directa - los pines en la placa de la pantalla de LCD se llevan a cabo contra las almohadillas de la tarjeta de conductor por la fuerza

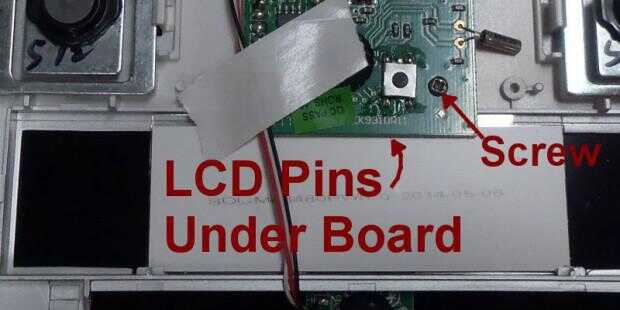

En la báscula, la pantalla LCD se encuentra en el marco y la placa de circuito se lleva a cabo contra él con unos tornillos. De esta manera, las almohadillas de conducción en el circuito hacen contacto con los pines del LCD.

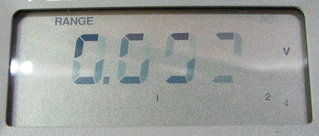

No hay ningún soldado o conexión de cable. Si el circuito no se asegura bien el caso, la conexión a la pantalla LCD se pierde - según lo evidenciado por la falta de segmentos o una pantalla muy tenue. Esto puede hacer difícil conectar cables adicionales a la pantalla LCD. Si incluso un solo pernos de LCD no está haciendo buen contacto con la Junta, parte o la totalidad de la pantalla LCD no funciona correctamente.
En la siguiente imagen no es de este circuito exacto, pero demuestran las pastillas LCD en el tablero...
