Paso 5: Dirigir el manejo de LCD
Mayoría de las personas no está tan interesada en la lectura de la pantalla LCD como en la conducción, por lo que es la mejor manera de aprender a leer la pantalla aprender cómo se conduce. Una de las mejores explicaciones que he encontrado es en esta Nota de aplicación Atmel - AVR340, pero voy a entrar rápidamente en los puntos clave.

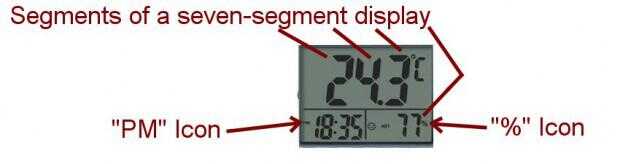

Una pantalla LCD es una colección de segmentos que reaccionan ante señales de CA presente en los pines de control. Los segmentos podrían hacer hasta un dígito alfanumérico similares a una pantalla de siete segmentos, o puede ser para un solo icono en la pantalla como el texto de AM/PM en un reloj. Una pantalla puede tener muchos segmentos por sólo unos pocos pins - esto se hace mediante multiplexación.

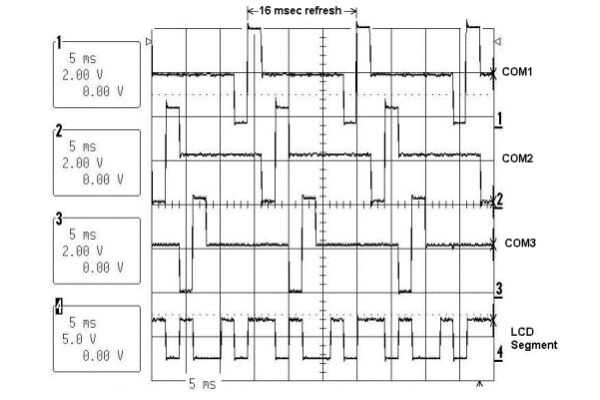

Un solo perno se utiliza realmente para conducir varios segmentos, dependiendo que de un conjunto de señales de COM es activo en un momento dado. Como se mencionó anteriormente, la pantalla LCD es conducida mediante señales de CA, por lo general en forma de ondas cuadradas binario (OFF u ON). Sin embargo, la COM señales tendrá tres Estados: desactivado, 1/2, y ON, ON Dónde está completo el voltaje de la fuente. La nota de aplicación vinculado da el siguiente ejemplo de este esquema de control.
Tenga en cuenta una única señal de COM está activa en un momento dado, y la línea de segmento LCD control de segmentos diferentes, dependiendo de cuál de las tres líneas de COM es activo. Para activar un segmento, la línea de segmento debe estar fuera de fase con la línea de COM. En otras palabras, si la línea de COM es HI, la línea de segmento debe ser LO y viceversa.
El siguiente paso para nosotros es determinar cual de los pines del LCD son líneas de COM, y que un segmento!
