Paso 4: Electrónica para el signo de
-puerto USB 5 voltios
-interruptor de encendido
-cambiar botón mode, para obtener indicación manual directamente de la muestra (sin utilizar la comunicación sin hilos)

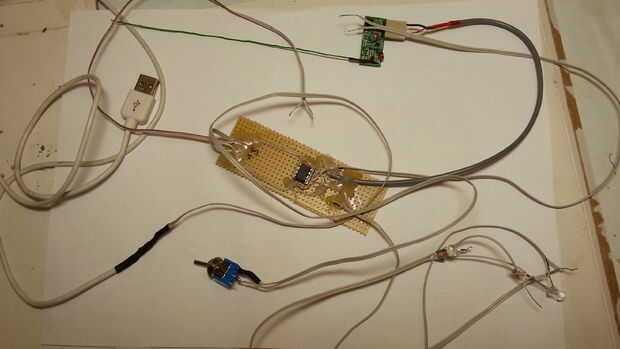

-Micro chip
-Receptor (Rx)

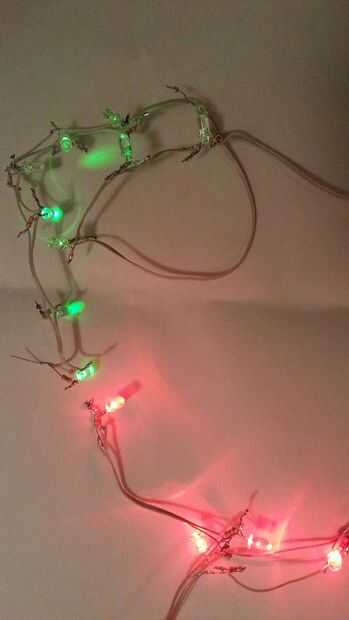

-Leds rojos cadena en paralelo cada led está conectado con la resistencia de 330 ohm
-LED verde cadena en paralelo cada led está conectado con el resistor de 270 ohm

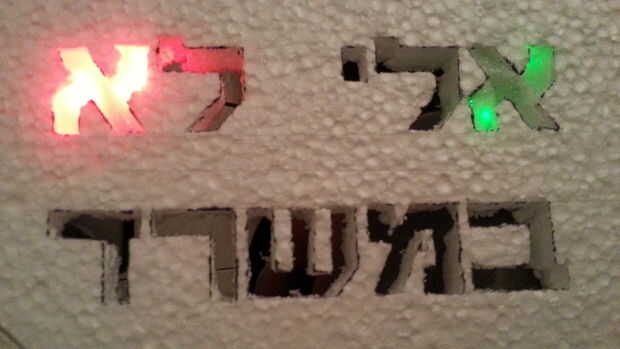

El chip está programado de esta manera: cuando la Rx obtener indicación de estado de "estar" la cadena de luz roja se apagará.

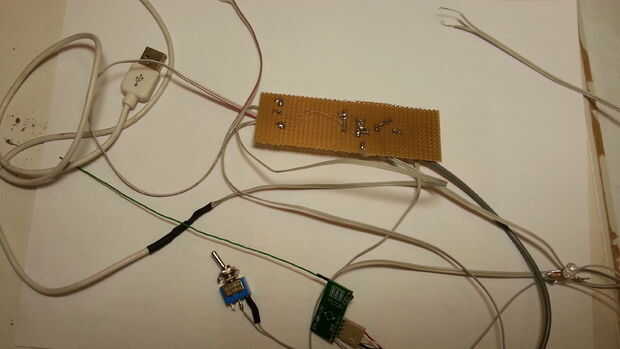

Preper todo el circuito y soldar sólo si cabe a su caja, en mi caso soldar el cable USB y el botón de modo de cambiar solamente después de colocar el circuito y perforar los agujeros en la caja.
