Indicador de fase lunar reloj analógico de Steampunk (4 / 11 paso)

Paso 4: Asegúrese de marcar

Ahora que el manómetro esté en movimiento, vamos a hacer marca en el muy más simple de formas. El siguiente fragmento de código sólo retrasa un segundo y luego llama a una función que actualiza el indicador. La rutina de actualización del indicador aumenta a un valor de pwm por 4 cuentas y entonces salidas del calibrador. Esto se repite hasta que el valor de pwm supera los 240, momento en el que se establece en cero la aguja del manómetro y las repeticiones de proceso...

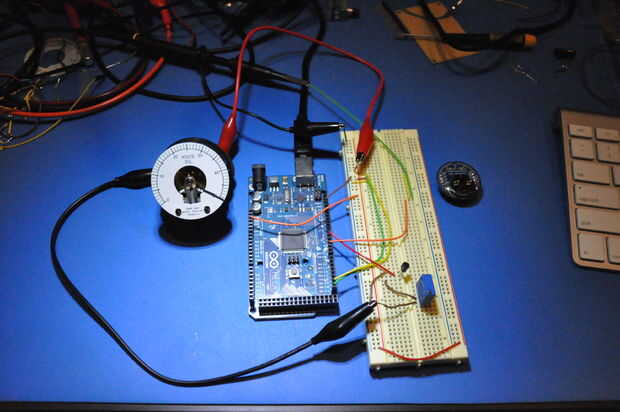

Verás algunos cables extra en el tablero de proto. Ignorarla por ahora. El cableado único que importa es el cableado que se muestra en el esquema del paso anterior.

Garrapatas más simple

#define pwmpin 5

pwmval bytes;

void setup()
{
pwmval = 0;  inicializar
Serial.Begin(9600);      habilitar salida serie

}

void loop() {}

retrasar (1000);   pausa para 1000 milisegundos (1 segundo)
updateGauge();  llamar a la función updategauge
}

void updateGauge() {}
pwmval += 4;      incrementar el valor de pwm de 4 cuentas
Si (pwmval > 240) {//set pwmvalue a cero cuando supera los 240
pwmval = 0;
}
analogWrite (pwmpin, pwmval);    salida pwmvalue a pin 5
}
